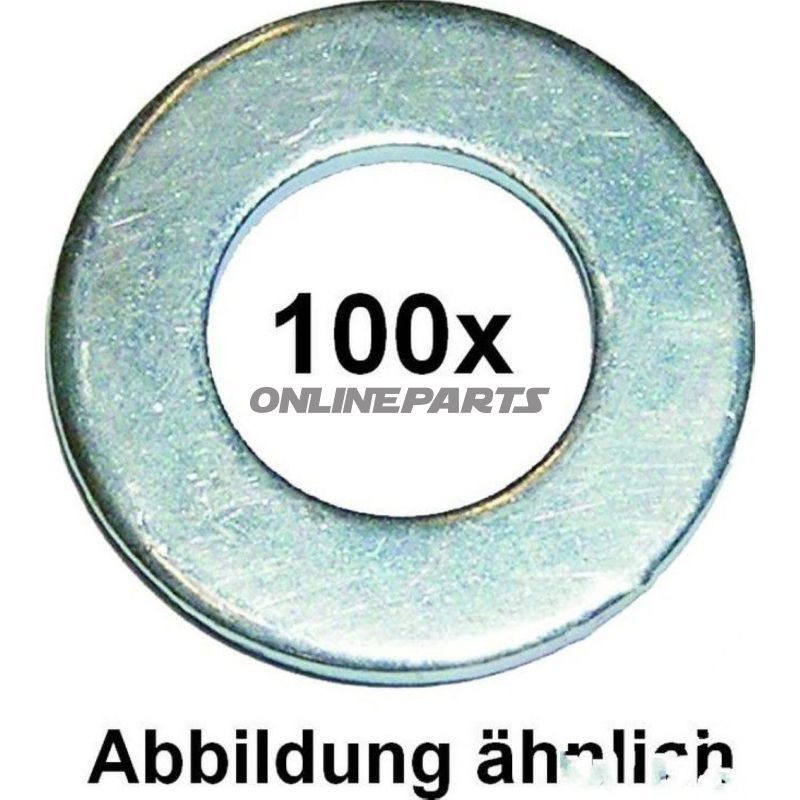

Flache zinkbeschichtete Scheiben M16 (DIN 125) für Schraubenverbindungen
Dieser Artikel ist eine zinkbeschichtete Flachscheibe in der Größe M16, ausgeführt nach DIN 125 / ISO 7089 (EN 27089). Die primäre Funktion der Scheibe besteht darin, den Druck von Mutter oder Schraube über eine größere Fläche zu verteilen, Oberflächenbeschädigungen zu verhindern und eine korrekte Spannungsverteilung in mechanischen Verbindungen zu gewährleisten.
Produktidentifikation: GTIN 4001796011511, Herstellerartikelnummer (MPN) 486.66.04.
- Typ: Flache Scheibe (DIN 125 / Form A)
- Material: Stahl, elektrolytisch verzinkt (zinkbeschichtet) — bietet Korrosionsbeständigkeit in gängigen Umgebungen und reduziert das Risiko von Garniturung/Galvanik zwischen Gewindeteilen.
- Innendurchmesser: 17,0 mm (für Schraube M16)
- Außendurchmesser: 30,0 mm
- Dicke: 3,00 mm
- Verpackung: Blisterpackung
Funktion und Anwendung
Die Scheibe wird typischerweise in Schraubverbindungen an Motorrädern, Werkstattaufbauten und leichten Maschineneinheiten verwendet, wo Punktdruck auf Material vermieden, die Last verteilt oder verhindert werden soll, dass der Schraubenkopf oder die Mutter in weichere Materialien eindringt. Die flache Form (Form A) ist Standard für allgemeine Verbindungen und passt direkt unter Muttern oder Schraubenköpfe ohne zusätzliche geometrische Anpassungen.
Werkstoffauswahl und Eigenschaften
Die Scheibe besteht aus Stahl mit einer elektrolytischen Zinkbeschichtung. Diese Behandlung bietet einen glatten, dünnen Korrosionsschutz, der sich praktisch für Außenbereiche oder feuchte Umgebungen eignet, jedoch nicht so korrosionsbeständig ist wie Warmgalvanisierung oder Edelstahl in aggressiveren chemischen Umgebungen. Die Zinkschicht reduziert auch Reibung und beschränkt direkten Metall-zu-Metall-Kontakt, was bei Verbindungen wichtig sein kann, bei denen galvanische Korrosion oder Festfressen ein Risiko darstellen.
Kompatibilität und Montage
Der Innendurchmesser von 17,0 mm ist für Schrauben und Gewinde der Kategorie M16 ausgelegt. Außendurchmesser und Dicke entsprechen dem DIN 125-Standard, was sie kompatibel macht mit standardisierten Muttern und Schrauben ohne spezielle Anpassungen. Bei Verbindungen mit präzisen Abstandsanforderungen oder hohen dynamischen Lasten sollte man Belastungsverteilung, Passung und ggf. Anforderungen an die Materialzusammensetzung prüfen (z. B. Verwendung von Edelstahl oder größerem Korrosionsschutz).
Technische Daten (schneller Überblick)
- Innendurchmesser: 17,0 mm
- Außendurchmesser: 30,0 mm
- Dicke: 3,00 mm
- Material: Stahl, elektrolytisch verzinkt
- Standard: ISO 7089 / EN 27089 (DIN 125, Form A)
Hinweise
Die Verpackung ist Blisterpackung für den Detailvertrieb. Die Stückzahl in der Verpackung ist in den Lieferantendaten angegeben; bei spezifischen Anforderungen an die Verpackung oder Pickgrößen empfiehlt es sich, den Lieferanten oder Distributor für Klarstellung zu kontaktieren.
