Unterlegscheibem5 Titan Schwarz

M5 Titan-Scheibe (schwarz) für Schraubverbindungen

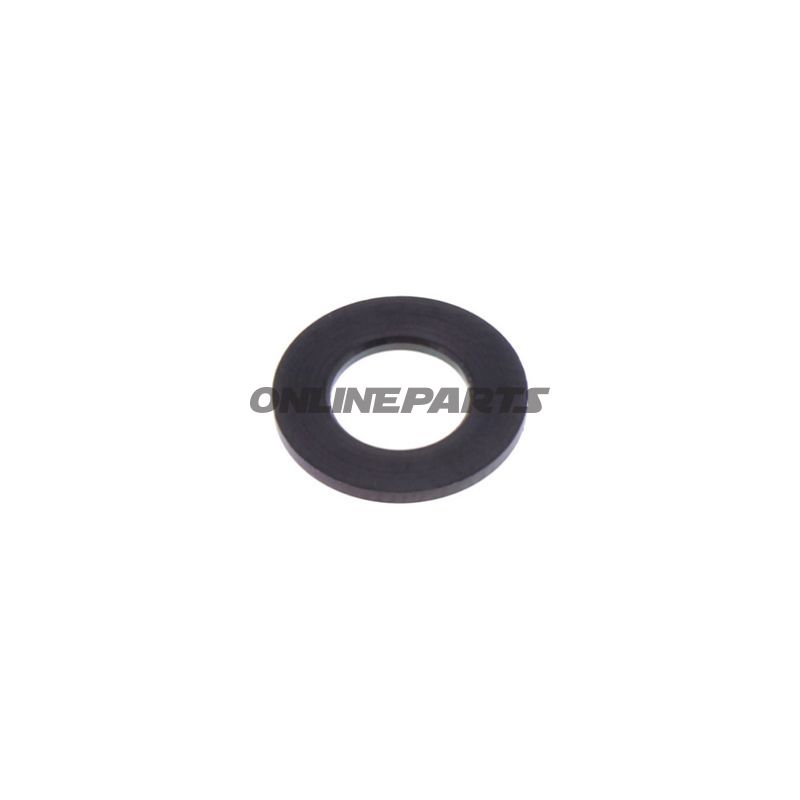

Produkt: M5 Titan schwarz Scheibe von JMP (MPN: 775.54.79, GTIN: 5053573811257).

Diese flache M5-Scheibe wird aus der Titanlegierung 6Al-4V (Grad 5) hergestellt und dient als Abstands- und Verteilungselement bei Schraubverbindungen an Motorrädern, Befestigungsleisten und anderen Leichtbaustrukturen. Die Scheibe ist dazu vorgesehen, unter dem Mutter- oder Schraubenkopf zu sitzen, um die Last zu verteilen, Kerbbildung in weicheren Materialien zu verhindern und eine stabile Festspannung über längere Zeit zu gewährleisten.

• Dimensionen: Innen Ø 5,1 mm, Außen Ø 10 mm, Dicke 1 mm — ausgelegt für M5-Schraubverbindungen.
• Typ: Flachscheibe (Flat washer) für allgemeine Montagen.
• Oberfläche/Finish: schwarze Oberfläche (Farbangabe aus der Produktbezeichnung). Die Farbe kann anodisiert oder chemisch behandelt sein, abhängig von der Produktionscharge; dies betrifft hauptsächlich Ästhetik und beschleunigten Oberflächenschutz, nicht die zugrunde liegenden mechanischen Eigenschaften der Legierung.

Material und Eigenschaften

Titan 6Al-4V (Ti-6Al-4V, Grad 5) ist eine Standardlegierung mit folgenden relevanten Eigenschaften für mechanische Verbindungen:

• Hohe Korrosionsbeständigkeit im Vergleich zu normalem Stahl, relevant bei Exposition gegenüber Straßen- und Salzumgebungen.
• Relativ geringes Gewicht: ca. 42 % leichter als Stahl bei gleichem Volumen, reduziert Masse in beweglichen Bauteilen.
• Gute Festigkeit im Verhältnis zum Gewicht — die Legierung nähert sich typischerweise der Festigkeit von üblichen Stahlqualitäten, die in Scheiben verwendet werden (Klasse 8.8 im Produkttext), abhängig von verwendeter Wärmebehandlung und Geometrie.
• Niedrige magnetische Beeinflussung (praktisch nicht magnetisch), was in sensiblen Anwendungen wichtig sein kann.

Anwendung und Kompatibilität

Die Scheibe ist für den Einsatz mit M5-Schrauben und Muttern vorgesehen, typischerweise in Motorradkonstruktionen, und als Zwischenstück zwischen Schraube/M nut und weicheren Oberflächen wie Aluminium oder Kunststoff. Beachten Sie, dass das dünne Profil der Scheibe (1 mm) sie für Anwendungen geeignet macht, bei denen Platz und Gewicht kritisch sind; sie ist nicht als Druckverteilungselement unter Hochdruck- oder dynamischen Stoßbelastungen ohne zusätzliche Konstruktionsbewertung ausgelegt.

Technische Daten

Die technischen Maße stammen aus den Herstellerangaben:

• Innendurchmesser: 5,1 mm
• Außendurchmesser: 10 mm
• Dicke: 1 mm
• Material: Titan (6Al-4V)
• Typ: Flachscheibe

Qualität, Handhabung und Montage

JMP (Hersteller-Marke) gibt MPN 775.54.79 zur Rückverfolgbarkeit an. Titan-Scheiben sollten mit Augenmerk auf Oberflächenfinish gehandhabt werden; grobe Werkzeuge oder falsche Montage können die Oberfläche zerkratzen. Wenn Scheiben in Kombination mit Stahlschrauben verwendet werden, sollten galvanische Beziehungen bei länger andauernder Exposition gegenüber Feuchtigkeit oder Meerwasser bedacht werden — Titan ist korrosionsbeständig, aber Verbindungen können durch elektrochemische Gegebenheiten in Abhängigkeit von den übrigen Materialien beeinflusst werden.

Wenn Sie Dokumentation, Zertifizierungen oder Detailmaße in mm für Montagekontrollen benötigen, können GTIN 5053573811257 und MPN 775.54.79 bei Anfragen an JMP oder den Lieferanten für weitere technische Daten verwendet werden.
