Unterlegscheibem10 Alu Silber

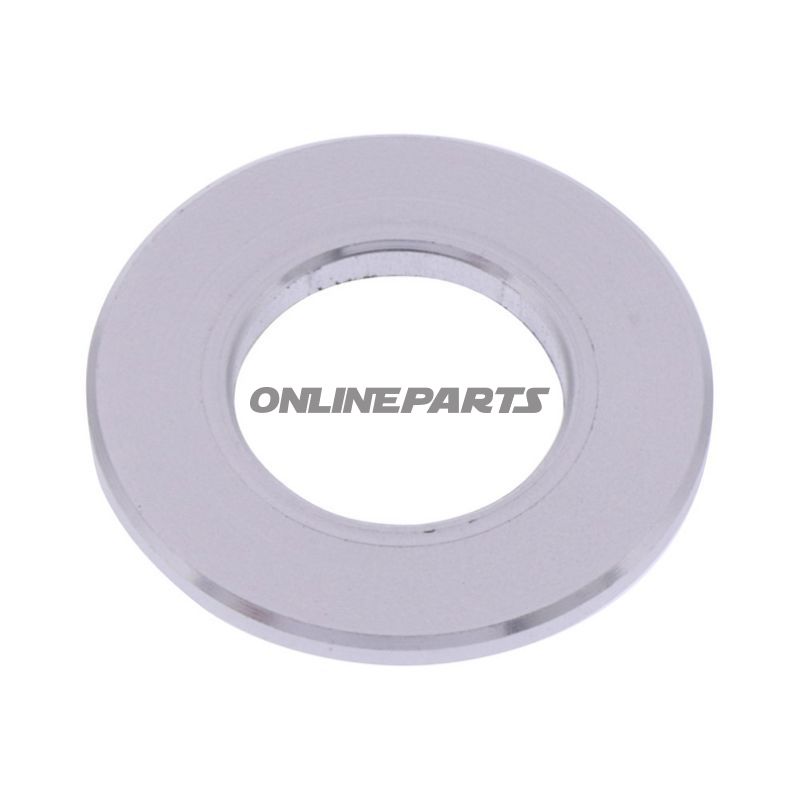

JMP M10 konisch/forsenkte Unterlegscheibe aus Aluminium – für Senkbolzen

Marke: JMP — MPN: 775.21.89 — GTIN: 4043981367133

Diese Unterlegscheibe ist für M10-Bolzen ausgelegt und wird dort verwendet, wo der Bolzenschraubenkopf versenkt liegen soll oder wo die Kontaktfläche zwischen Bolzenkopf und Werkstück verbessert werden soll. Das Produkt besteht aus hochwertigem Flugzeugaluminium und ist silber anodisiert, um Korrosionsbeständigkeit und Ästhetik zu erhöhen.

Funktion und Anwendung

• Schafft eine ebene konische Kontaktfläche zwischen Bolzen und Komponente durch Verwendung von M10-Bolzen.
• Geeignet für Motorradkomponenten, Karosserieteile, Befestigungen und andere Montagepunkte, bei denen Senkung oder konische Fläche erforderlich ist.
• Reduziert Punktbelastung und verteilt das Moment vom Bolzenkopf auf eine größere Fläche im Vergleich zu einer nackten Schraubfläche.

Materialien und Eigenschaften

• Material: Hochleistungs-Flug aluminium — leichter als Edelstahl und mit guter Festigkeit im vorgesehenen Einsatz.
• Oberfläche: farbiges Anodisieren (Silber), erhöht Widerstand gegen Oberflächenschäden und begrenzt direkte Oxidation.
• Gewichtsersparnis: ca. 60 % leichter als passende Edelstahlteile, relevant bei schwerpunktkritischen Montagepunkten.
• Korrosionsschutz: Anodisierung reduziert das Risiko galvanischer Korrosion gegenüber unbehandelten Aluminiumoberflächen, aber achten Sie auf Berührung zwischen verschiedenen Metallen in aggressiven Umgebungen.

Technische Daten

Die technischen Abmessungen sind wichtig für eine korrekte Passung beim Austausch oder der Neueinbau:

• Innendurchmesser: 10 mm (für M10-Bolze)
• Außendurchmesser: 20 mm
• Dicke: 1,77 mm
• Typ/Konstruktion: flach konisch versenkte Unterlegscheibe

Ausführliche technische Tabelle (wie vom Hersteller angegeben):

Kompatibilität und Montagehinweis

• Die Abmessungen entsprechen dem Standard für M10-Anwendungen; prüfen Sie die Maße gegen vorhandene Teile vor der Montage.
• Verwenden Sie das passende Anzugsdrehmoment, um Verformungen der Scheibe oder der Unterlage zu vermeiden — Aluminiumscheiben erfordern oft ein geringeres Drehmoment als Stahlscheiben.
• Bei Montage in gemischten Materialien (z. B. Stahlrahmen oder Edelstahlbolzen) sollte eine geeignete Korrosionsschutzmaßnahme erwogen werden, um galvanische Beeinflussung über die Zeit zu vermeiden.

Praktische Hinweise

• Das Produkt wird als Einzelstück geliefert — die Verpackung kann beim Händler variieren. Bestellen Sie die gewünschte Stückzahl, falls eine bestimmte Stückzahl benötigt wird.
• MPN 775.21.89 und GTIN 4043981367133 können verwendet werden, um die korrekte Variante bei JMP oder dem Händler zu verifizieren.

JMPs Aluminium-Scheibe eignet sich für Fachkräfte und Mechaniker, die eine leichte, korrosionsbeständige und maßgenau passende Unterlegscheibe für M10-Senkmontagepunkte benötigen.
