Unterlegscheibe Konisch Jmp Bolt M8 Alu Gold

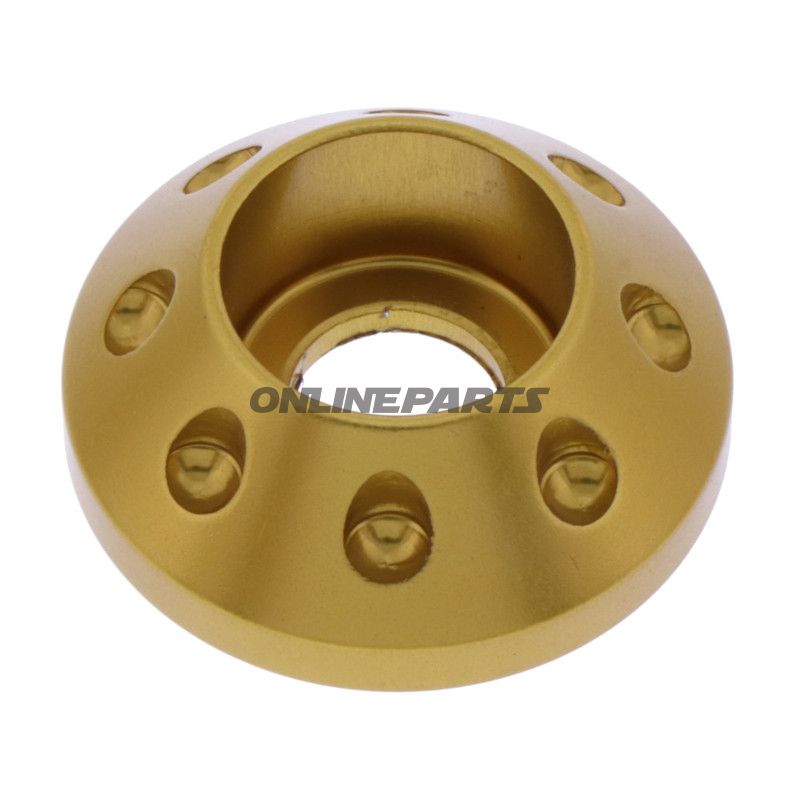

Konusische Unterlegscheibe für M8-Bolt — JMP Aluminium (Gold)

Produktfokus: Konusförmige Unterlegscheibe für Bolte mit InnenØ 8 mm, vorgesehen für Anwendungen, bei denen Bolk Kopf- oder Befestigungsfläche in einer eingezogenen oder geneigten Fläche sitzen soll.

Funktion und Anwendung
Diese konische Unterlegscheibe verteilt den Druck von einer Bolt- oder Schraubenfeder über eine größere, geneigte Fläche und sorgt für eine korrekte Sitzausführung in versenkten oder schräg montierten Anwendungen. Sie wird typischerweise bei der Montage von Karosserieteilen, Fahrwerkskomponenten und Befestigungen verwendet, wobei die Scheibe hilft, den Kopf der Schraube zu zentrieren und Einsenkungen in weichen Materialien zu verhindern. Die Konstruktion reduziert Punktbelastungen und trägt zu einer stabileren Verbindung unter Vibration und Belastung bei.

Material und Oberfläche
Die Scheibe besteht aus hochfestem Flugzeugaluminium (Luftfahrtaluminium), was ein geringes Gewicht–Festigkeitsverhältnis ermöglicht. Die Oberfläche ist goldfarbend anodisiert, was die Korrosionsbeständigkeit gegenüber unbehandeltem Aluminium verbessert und eine härtere Oberflächenfinish bietet, ohne eine dicke Farbschicht aufzutragen. Aluminium macht die Scheibe etwa 60% leichter als eine entsprechende Scheibe aus Edelstahl, was in Anwendungen rebedeutend ist, bei denen Gewicht optimiert wird.

Technische Maße und Eigenschaften

• Innendurchmesser: 8 mm — passt zu Standard-M8-Bolzen.
• Außendurchmesser: 26 mm — sorgt für gute Druckverteilung.
• Dicke: 10 mm — für versenkte/konische Montagepunkte dimensioniert.
• Konstruktion: Konisch — für Sitzausführung in schrägen Flächen oder Versenkungen.
• Material: Aluminium, anodisiert — Kombination aus geringem Gewicht und erhöhter Oberflächenbeständigkeit.

Kompatibilität und Montagetipps
Die Unterlegscheibe ist für M8-Bolzen vorgesehen und funktioniert mit herkömmlichen M8-Gewindebolzen und Schrauben, vorausgesetzt, der Kopftyp des Bolzens und die Geometrie der Versenkung entsprechen dem konischen Profil der Scheibe. Bei Einsatz in weichen Materialien (Kunststoff, weiches Aluminum) wird empfohlen zu prüfen, ob die Anodisierung und die größere Kontaktfläche zu lokalen Verformungen führen könnten. Bei Kontakt mit Materialien unterschiedlicher metallischer Zusammensetzung kann im Laufe der Zeit galvanische Korrosion auftreten; berücksichtigen Sie geeignete Abdeckung oder die Wahl korrosionsbeständiger Bolzen, falls erforderlich.

Brand, Identifikation und Lieferdaten
Diese Scheibe stammt von JMP und wird mit der Herstellerartikelnummer (MPN) 775.23.54 identifiziert. Die GTIN des Produkts lautet 4043981368758, was bei Lagerverwaltung und Katalogsuche verwendet werden kann.

Konstruktionsüberlegungen für Fachleute
Aluminium-Scheiben reduzieren das Gewicht in Verbindungen, haben jedoch eine geringere Härte als Edelstahl. In hochbelasteten Bolzenverbindungen oder bei kritischer Kontaktwiderstandsfähigkeit sollte die Materialwahl in Bezug auf mechanische Anforderungen sowie die Möglichkeit von Verformung oder Flachwerden bei großen Momenten beurteilt werden. Die Anodisierung verbessert Verschleiß- und Korrosionsbeständigkeit, verändert jedoch nicht grundlegend die mechanischen Zugfestigkeiten unter hohen Lasten.

Technische Daten (Kurz)
