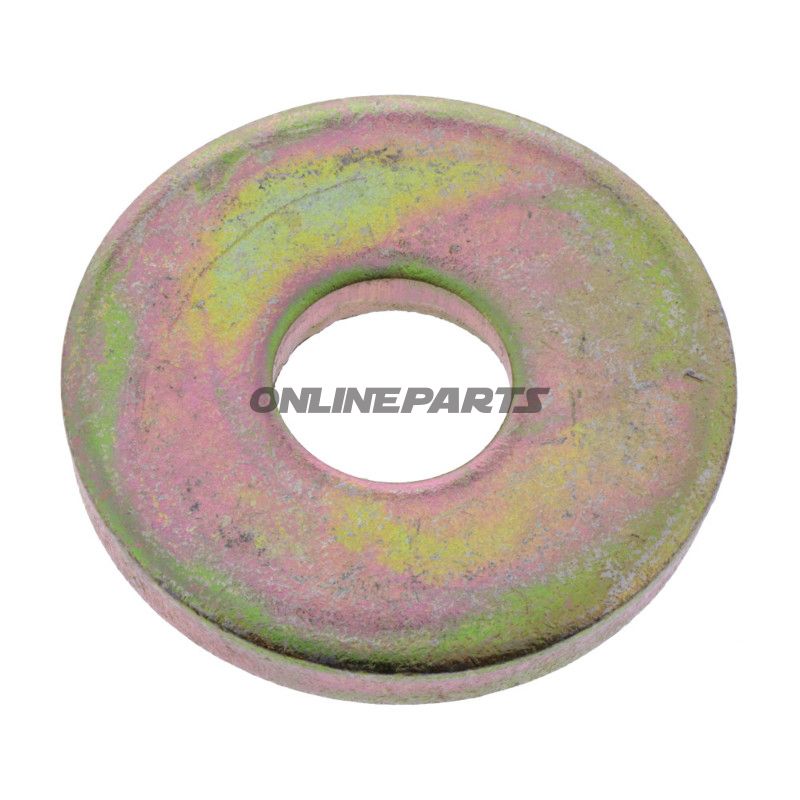

Unterlegscheibe zum Spannen auf dem Spindel-Bock (JMP FIX Auto)
Produkt: Unterlegscheibe JMP FIX Auto (Spannscheibenstahl)
Diese Unterlegscheibe von JMP ist für den Einsatz bei Montage und Spannen auf dem Spindel-Bock oder Spannstahl für Motorradkomponenten konzipiert. Sie fungiert als Tragscheibe zwischen dem Befestigungselement und der zu spannenden Oberfläche, um Kraft zu verteilen, die Oberfläche zu schützen und eine korrekte Zentrierung bei der Montage sicherzustellen.
- Brand: JMP — Originalfabrikat (JMP-originale Teilenummer J03001015476).
- MPN: 677.10.30
- GTIN: Nicht angegeben
Funktion und Anwendung
Die Scheibe wird als isolierende und kraftverteilende Fläche beim Spannen von Werkstücken auf einer Spannvorrichtung oder ähnlichen Aufstellung verwendet. Sie sorgt dafür, dass die Spannkraft von Schrauben oder Montageeinheit gleichmäßig über eine größere Fläche verteilt wird, wodurch das Eindringen und lokale Verschleiß am Werkstück reduziert wird. Der innere Bohrungsdurchmesser fungiert gleichzeitig als Führungsloch, sodass das Werkstück korrekt relativ zur Spannvorrichtung zentriert wird.
Abmessungen und Passform
- Außendurchmesser: 46 mm
- Innendurchmesser: 17 mm
- Breite: 7 mm
Die Abmessungen machen sie geeignet für Standard-Spannvorrichtungen für Motorradbauteile, bei denen der 17 mm Innendurchmesser oft zu Schrauben oder Führungsbolzen passt. Die Dicke von 7 mm bietet stabile Unterstützung, ohne die Montageshöhe wesentlich zu erhöhen.
Werkstoffauswahl und Eigenschaften
JMP liefert typischerweise Unterlegscheiben aus Stahl oder Edelstahl mit Oberflächenbehandlung für den industriellen Einsatz. Eine solche Scheibe weist gute Druckfestigkeit und Beständigkeit gegen Verformung bei korrekt angewendeter Spannkraft auf. Oberflächenbehandlungen (z. B. Verchromung, Zink oder Passivierung bei Edelstahl) beeinflussen Korrosionsbeständigkeit und Reibungseigenschaften; wählen Sie Material und Oberfläche basierend auf Arbeitsumgebung (Feuchtigkeit, Chemikalien) und Anforderungen an elektrischen Kontakt.
Technische Vorteile
- Gleiche Verteilung der Spannkraft zur Minimierung lokaler Belastung und Beschädigung von Werkstücken.
- Präziser innere Durchmesserbereich, der korrekte Zentrierung bei der Spanne unterstützt.
- Robuste Dicke (7 mm), die das Risiko von Verformungen bei hohen Lasten reduziert.
- Original JMP-Teil (J03001015476) gewährleistet Kompatibilität mit JMP-Spanneinheiten und entsprechenden Industriekomponenten.
Kompatibilität und Anwendungshinweise
Die Scheibe ist für die Verwendung zusammen mit Montagesystemen für Auto-Spannvorrichtungen und ähnliche Arbeitsaufstellungen dimensioniert. Vor der Montage sollte der Mechaniker prüfen, ob der innere Durchmesser zu dem verwendeten Bolzen oder Führungsbolzen passt und dass der äußere Durchmesser nicht mit umliegenden Komponenten kollidiert. Falls Korrosionsbeständigkeit kritisch ist, sollte die Material-/Oberflächenwahl mit dem Lieferanten überprüft werden.
Hinweis: Die Produktreferenz ist JMP MPN 677.10.30 und die originale Ersatzteilreferenz J03001015476. GTIN ist in den Produktdaten nicht angegeben.
