Adapterkabel für Motorraddiagnose (Texa AP07 Prüfspitzen)
Produkt: Texa Adapter Bike AP07 Prüfspitzen
Marke: Texa
MPN: 668.01.66
GTIN/Artikelnummer: 3151/AP07

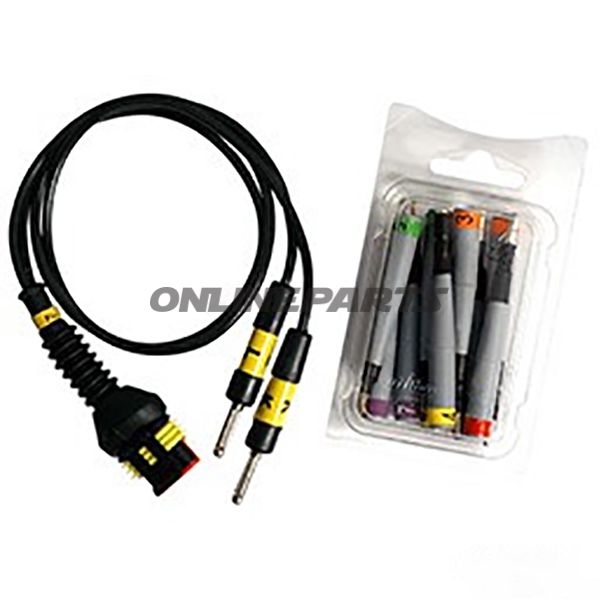

Dies ist ein spezialisiertes Adapterkabel, das für die Diagnostik von Motorsteuergeräten von Motorrädern vorgesehen ist. Der Adapter fungiert als universelles Verbindungskabel mit zwei Ausgangleitungen, die mit K und L gekennzeichnet sind. Er wird primär zusammen mit dem Hauptkabel 3151/AP01 verwendet (Hinweis: AP07 funktioniert nicht alleine) und ermöglicht eine physikalische Verbindung zwischen dem Hauptkabel des Diagnosetools und spezifischen Prüfspitzen/Diagnosepins im Steckverbinder des Fahrzeugs.
- Funktion: Das Adapterkabel verteilt Kommunikationssignale vom Hauptkabel auf die separaten K- und L-Leitungen, wobei eine der Leitungen (typisch K) dazu verwendet wird, eine spezifische Prüfspitze anzuschließen, die dann mit einem bestimmten Pin im Fahrzeug-Diagnoseanschluss verbunden wird. Die Diagnosesoftware gibt an, welcher Ausgangspunkt, welche Prüfspitze und welcher Pin verwendet werden sollen.
- Anwendungsbereich: Häufig verwendet bei sogenannter Blinkcodes-Diagnose und anderen Situationen, in denen eine selektive Kommunikation mit einer Steuereinheit über einzelne Pin-Verbindungen erforderlich ist. Zielgruppe sind technisches Personal und Motorradwerkstätten mit Erfahrung in ECU-Diagnose.
- Kompatibilität: Nur in Kombination mit Texa-Hauptkabel 3151/AP01 und mit Texa-Diagnosezubehör (Prüfspitzen) wie von der Diagnosesoftware identifiziert. Das Kabel ist als universelles Verbindungsstück konzipiert, jedoch wird die korrekte Prüfspitze und der Pin je nach Fahrzeug-Diagnoseprotokoll ausgewählt.
Materialien und Konstruktion: Der Adapter ist ausgeführt mit flexiblen isolierten Leitungen und gemeinsamen Steckverbindungen, ausgelegt für wiederholtes An- und Abklemmen in einer Werkstattumgebung. Die Materialwahl ist auf zuverlässige elektrische Leitfähigkeit und mechanische Haltbarkeit abgestimmt, ohne übertriebene Lebensdauerangaben. Steck- und Prüfspitzenverbindungen sind so konzipiert, dass sie einen korrekten Kontakt zu den typischen kleinen Motorradsteckern und Pins gewährleisten.
Technische Vorteile und Hinweise:
- Ermöglicht selektiven Zugriff auf K- und L-Leitungen für die Diagnostikkommunikation.
- Bietet die Möglichkeit, spezifische Prüfspitzen an einem einzigen Hauptkabel anzuschließen, vereinfacht den Austausch zwischen verschiedenen Fahrzeugschnittstellen.
- Gut gekennzeichnete Ausgangleitungen verringern das Risiko falscher Anschlüsse bei Tests.
- Für den professionellen Einsatz konzipiert; erfordert Kenntnisse über das Diagnoseverfahren des Fahrzeugs und korrekte Nutzung der Texa-Software zur Auswahl der Prüfleitung und des Pins.
Wichtige Informationen: Die AP07-Benutzerbrücke ist nur in Verbindung mit dem Hauptkabel 3151/AP01 und den relevanten Texa-Prüfspitzen funktionsfähig. Die Diagnosesoftware zeigt an, welcher Ausgangspunkt und welche Prüfspitze für spezifische Steuereinheiten verwendet werden sollen. Die Produkt-MPN (668.01.66) und die GTIN/Artikelnummer (3151/AP07) können verwendet werden, um die Kompatibilität mit bestehenden Texa-Kabeln und -Sets zu überprüfen.
Wenn Sie Informationen darüber benötigen, welche Prüfspitzen zu einer bestimmten Motorradmarke/-modell passen oder welche Konfiguration die Diagnose erfordert, wird empfohlen, Texas-Dokumentation oder Ihre Diagnosesoftware für detaillierte Pin-Belegung und Prozeduren zu konsultieren.
