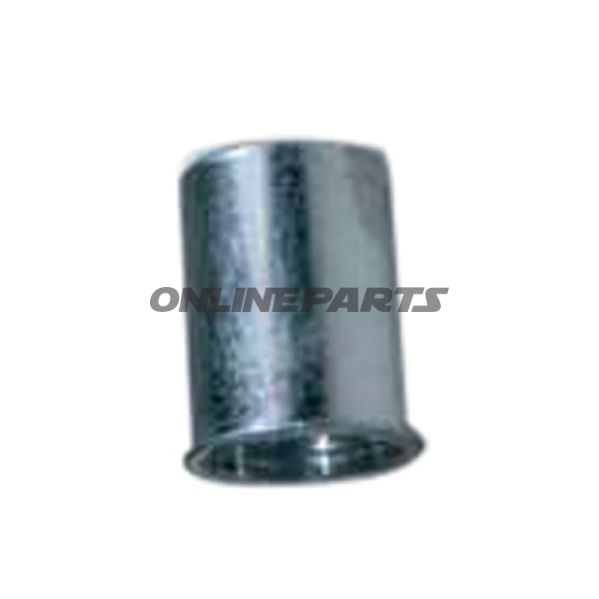

Universal Mutter M5-Sb 100St

Universelle Blindnietmutter M5 mit kleinem Senkkopf — zur Befestigung in 0,5–3,0 mm Material

Produktübersicht: Diese universelle Blindnietmutter von Honsel (MPN: 636.31.13, GTIN: 4016111940155) ist eine geschlossene M5-Mutter mit rundem Schaft und kleinem Senkkopf. Sie ist für den Einsatz konzipiert, bei dem der Zugang nur von einer Seite möglich ist und eine zuverlässige Gewindeverankerung in dünnen Blechmaterialien gewünscht wird.

• Typ: Blindnietmutter, Gewinde M5
• Hersteller: Honsel (MPN 636.31.13, GTIN 4016111940155)
• Anwendungsbereich: Montage in Blechen, Paneelen und Chassis-Teilen mit begrenztem Zugangsraum auf der Rückseite

Funktion und Anwendung
Die Blindnietmutter funktioniert, indem sie mit einem Zugwerkzeug zusammengedrückt wird, sodass der hintere Teil verformt eine flache oder gewölbte Flanschbildung an der Materialrückseite bildet und eine sichere, dauerhafte Gewindeverbindung schafft. Diese Variante hat einen kleinen Senkkopf, was die Profilhöhe über der Oberfläche reduziert und in sichtbaren Montagestellen ein unauffälligeres Finish bietet. Aufgrund des kleinen Senkkopfs ist es in der Regel nicht erforderlich, das Bohrloch zusätzlich zu versenken; falls eine Senkung technisch dennoch notwendig ist, sollte diese so ausgeführt werden, dass der Kopf nach dem Einsetzen mindestens 0,1 mm über der Oberfläche steht.

Materialien und Eigenschaften
Die Muttern sind aus Stahl mit rundem Schaft gefertigt. Die Stahlwahl bietet hohe Zugfestigkeit und gute Einschneideigenschaften beim Bilden des Gewindes in Dünnblechmaterialien. Die wichtigsten technischen Eigenschaften sind:

• Bohrdurchmesser: 7,0 mm — empfohlene Bohrgröße zur Vorbereitung des Durchgangslochs
• Spannbereich (Klemmmaß): 0,5–3,0 mm — der wirksame Materialabstand, für den die Mutter ausgelegt ist
• Anzugsmoment (Montagemoment): ca. 8 Nm — Richtwert für Montagewerkzeug
• Axiale Zugkraft: 8.000 N — gibt die maximale axiale Belastung bei korrekt montierter Blindnietmutter an

Kompatibilität und Montage
Verwenden Sie ein Werkzeug, das für Blindnietmuttern M5 geeignet ist und das angegebene Anzugsmoment anwenden kann. Das Bohrloch sollte 7,0 mm betragen, um die freie Lage des Schafts zu gewährleisten. Bei der Montage in härteren Materialien oder in Verbundkonstruktionen ist zu prüfen, ob der Klemmumfang 0,5–3,0 mm zur Materialstärke einschließlich etwaiger Dichtungen oder Beschichtungen passt. Nach der Montage ist die Position des Kopfes hinsichtlich des empfohlenen 0,1 mm Überstands bei versenkten Köpfen zu kontrollieren, sofern eine Versenkung vorgenommen wurde.

Verpackung und Menge
Die Produktverpackung wird als Packung angegeben. Der Hinweis auf 100 Einheiten in der Lieferung stammt aus der Verpackungsangabe und ist nicht als Spezifikation einzelner Verkaufseinheiten in allen Vertriebskanälen zu verstehen; prüfen Sie bitte die Bestellzeile und die vom Lieferanten angegebene Verkaufseinheit beim Kauf.

Praktische Hinweise

• Die Materialwahl (Stahl) bietet gute Beständigkeit gegen mechanische Belastung, jedoch sollten Oberflächenbehandlung oder Korrosionsschutz je nach Einsatzumgebung bewertet werden.
• Sorgen Sie für korrekte Werkzeugeinstellung und Drehmomentkontrolle bei der Montage, um Überdrehen oder unzureichende Verformung zu vermeiden.
• Prüfen Sie stets, ob die gewählte Blindnietmutter die Anforderungen an Zugfestigkeit und Klemmmaß für die jeweilige Anwendung erfüllt.

Technische Referenz: Honsel MPN 636.31.13, GTIN 4016111940155 — universelle M5 Blindnietmutter mit rundem Schaft und kleinem Senkkopf, ausgelegt für 0,5–3,0 mm Material und mit empfohlenem Bohr-Ø 7,0 mm.
