Universal Adapter Set für Diesel KPS

Universaladapter-Set für Kompressionstests an Dieselmotoren (für Glühkerzenanschluss)

Produkt: Universal Adapter Set für Diesel KPS
MPN: 614.04.40
GTIN: 4260421920912

Dieses Adapter-Set ist für Kompressionstests an Dieselmotoren vorgesehen, bei dem der Druck durch das Glühkerzengehäuse oder entsprechende Eingänge gemessen wird. Das Set enthält die gängigsten Schraubadapter und Dichtkonen, sodass Sie Prüfequipment an eine Vielzahl von Motoren anpassen können, ohne eine große Anzahl einzelner Adapter zu benötigen. Es ersetzt gemäß Herstellerangaben über 80 % der typischen Glühkerzenadapter und wurde entwickelt, um Zeit zu sparen und den Arbeitsablauf in der Werkstatt zu vereinfachen.

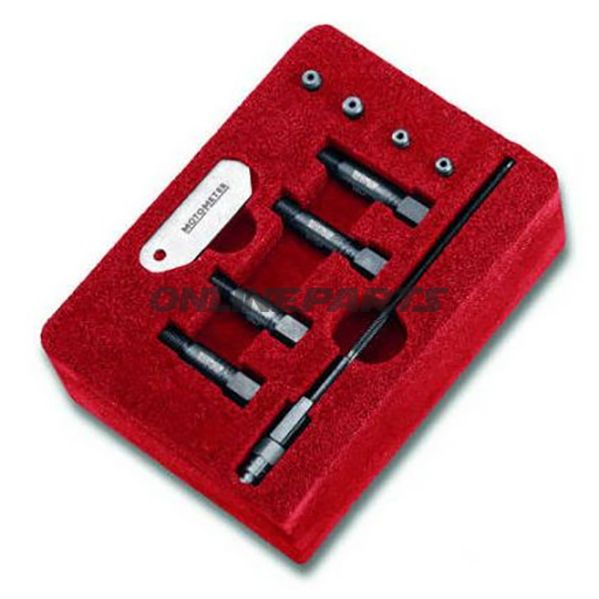

• Inhalt des Sets:
  • 1 × Adapterrohr (Verbindung zwischen Prüfmanometer und Einsatzadapter)
  • 4 × Einsatz-Screw-Adapter: M8×1, M9×1, M10×1 und M10×1,25
  • 4 × Dichtkonen: Ø 8,2/60°, Ø 8,2/90°, Ø 6,8/90° und Ø 6,8/120°
  • 1 × Winkellehre (hilft bei korrekter Einsetzung und Orientierung)
  • 1 × Bedienungsanleitung (zeigt Zusammenbau und Vorschläge zur Dichtprüfung)

Funktion und Anwendung

Das Set ermöglicht es, Druck von einem Kompressionsmanometer in den Brennkammerbereich über das Glühkerzenloch oder ähnliche Schrauböffnungen zu führen. Durch die Auswahl des passenden Schraubadapters und der richtigen Dichtkon wird die Dichtung auf verschiedene Einlaufdurchmesser und Winkelgeometrien angepasst. Die Winkellehre hilft bei der Positionierung des Adapters, um eine schiefe Belastung der Gewinde und Dichtflächen während des Tests zu vermeiden.

Materialwahl und Eigenschaften

Adapterrohr und Schraubadapter sind aus einer Metalllegierung gefertigt, um mechanische Stabilität und wiederholte Montage ohne Verformung zu gewährleisten. Die Dichtkonen bestehen aus Materialien mit geeigneter Elastizität, um gegen Metallanschlüsse bei unterschiedlicher Gewinde- und Sitzgeometrie abzudichten, ohne übermäßiges Schrumpfen oder schnelle Abnutzung. Die Materialauswahl legt den Fokus auf Haltbarkeit und wiederholte Testzyklen in einer Werkstattumgebung, nicht auf zusätzliche Oberflächenbehandlungen mit rein kosmetischer Wirkung.

Kompatibilität

Das Set ist darauf ausgelegt, ein breites Spektrum an Dieselmotoren abzudecken, insbesondere Motoren, bei denen der Kompressionsdruck üblicherweise über das Glühkerzenöffnung oder ähnliche Einführpunkte gemessen wird. MPN 614.04.40 bezeichnet die Modellvariante, nach der Anbieter und Ersatzteilkataloge suchen können. GTIN 4260421920912 kann in Einkaufssystemen und Ersatzteilregistern verwendet werden, um diese Packung schnell zu identifizieren. Da Automobilhersteller unterschiedliche Gewinde und Sitze verwenden, sollte die Kompatibilität immer anhand der Motorenspezifikationen vor dem Test geprüft werden.

Technische Vorteile in der Praxis

• Reduziert den Bedarf an vielen einzelnen Adaptern, indem mehrere Gewindegrößen und Dichtkonen in einem Set kombiniert werden.
• Ermöglicht schnellere Kompressionstests durch Wechseln zwischen Adaptern ohne lange Umrüstzeiten.
• Die Winkellehre verringert das Risiko einer falschen Montage, die Gewinde oder Dichtflächen beschädigen könnte.
• Die Bedienungsanleitung beschreibt die korrekte Reihenfolge und Dichtvorschläge, damit Testergebnisse besser reproduzierbar sind.

Hinweise

Der Packungsinhalt gibt ein vollständiges Set mit den genannten Teilen an — Es werden nicht eine große Anzahl jeder einzelnen Komponente für Großhandelspackungen geliefert. Überprüfen Sie Gewindegrößen und Sitzwinkel anhand der Motorendokumentation vor der Verwendung. Das Produktdesign richtet sich an Fachpersonal und Mechaniker, die mit Kompressionstests und dem sicheren Umgang mit Druckausrüstung vertraut sind.
