Umschaltrelais Diversearbeitsstrom

5-poliger Wechselrelais 12 V für Auto- und Motorradgebrauch

Hella Wechselrelais (GTIN: 4082300576092, MPN: 108.01.88) ist ein 5-poliges Minirelais für 12-V-Systeme, konzipiert zum Verbinden und Trennen der Stromzuführung zwischen Energiequelle und elektrischen Verbrauchern wie Scheinwerfer, zusätzliche Leuchten, Hupe, Heiz- und Gebläseelemente, Fensterheber, Klimaanlagen- und Zündanlagen.

Funktion

• Das Relais fungiert als Wechsler (Schaltfunktion), der zwischen den Versorgungsströmen über ein internes Spulen- und Kontaktpaar wechselt.
• Bei Aktivierung schließt das Relais den Stromkreis zwischen Energiequelle und Last, wodurch die Belastung der Bedienelemente reduziert und eine geringere Spannungsabfall in leistungsstarken Stromkreisen sichergestellt wird.
• Parallelwiderstand über der Spule dämpft Spikes der Spule und verhindert elektromagnetische Störungen beim Einschalten/Ausschalten.

Materialien und elektrische Eigenschaften

• Gehäuse und interne Kontakte sind für den typischen Fahrzeugeinsatz konstruiert; die Bauteilwahl priorisiert Verschleißfestigkeit der stromführenden Kontaktermaterialien und stabile Kontaktwiderstände unter Last.
• Steck- und Terminalmaterialien: flache 4,8 mm- und 6,3 mm-Spadeterminals (Klemmen 3 und 5 als 6,3 mm), ausgeführt für sichere elektrische Verbindung und mechanische Passung in Standard-Flachstecker-Weiblich/Männlich-Systemen.
• Integrierter Parallelwiderstand zur Spule mindert Spulenfletschen und erhöht Betriebssicherheit in Fahrzeugumgebungen mit elektromagnetischen Störungen.

Technische Daten und Leistung

• Versorgungsspannung: 12 V
• Polzahl: 5
• Wechsel-/Funktionsart: Wechsler (Schaltrelais)

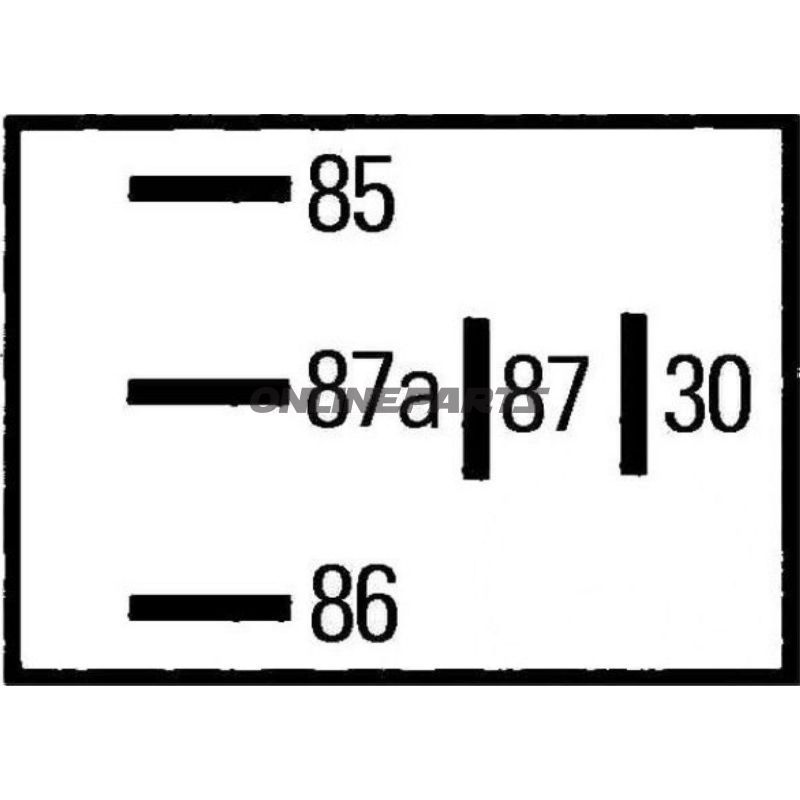

• Anschlusstyp: 3 Spadeterminals 4,8 mm + 2 flache 6,3 mm (Plug ID: C1)
• Schaltbild: W2
• Betriebstemperatur max.: 80 °C
• Lastkapazität bei +80 °C (normally open Kontakt): ohmsch 20 A, induktiv 11 A, kapazitiv 20 A
• Lastkapazität bei +80 °C (normally closed Kontakt): ohmsch 10 A, induktiv 11 A, kapazitiv 10 A
• Mitliegende Halterung: Nein (Minirelais ohne Halter)

Praktische Vorteile in der Werkstatt

• Standardisierte Flachsteckeranschlüsse (4,8/6,3 mm) erleichtern die Integration des Relais in vorhandene Kabel und Verteiler ohne Spezialwerkzeug.
• Der Parallelwiderstand zur Spule verringert das Risiko von Störungen an empfindlichen Steuereinheiten und erfordert in den meisten Anwendungen keine zusätzlichen Dämpungsschaltungen.
• Kompakte Miniaturform ohne Halterung eignet sich für enge Montageplätze und als Ersatz für OEM-Zubehör bei Scheinwerfer-/Zusatzlichtinstallationen.

Kompatibilität und Anwendung

• Geeignet für Auto- und Motorrad-Anwendungen, bei denen eine 5-polige Schaltfunktion bei 12 V erforderlich ist.
• Typische Anwendungen: Scheinwerfer, zusätzliche Tagfahrlichter, Hupe, Heiz- und Belüftungsmotoren, Fensterheber, Klimaanlagen und zündungsrelevante Schaltkreise.

Referenz

Das Produkt wird unter der Marke Hella verkauft (MPN 108.01.88, GTIN 4082300576092). Die technischen Daten dienen dazu, den korrekten Austausch und die Auswahl im Werkstattkontext zu erleichtern; vergleichen Sie unbedingt den Steckertyp (C1) und die Lastanforderungen mit dem vorhandenen Schaltkreis vor der Montage.
