Umschaltrelais Diverse

Umschaltrelais 5-polig, 12 V für Leuchten und elektrische Verbraucher

Marke: Hella — MPN: 108.06.62 — GTIN: 4082300078701

Dies ist ein 5-poliges Umschalt- bzw. Leistungsrelais von Hella, vorgesehen zum Schließen von Stromkreisen zwischen Batterie/Stromquelle und verschiedenen elektrischen Verbrauchern in Fahrzeugen. Das Relais wird typischerweise für Scheinwerfer und Zusatzleuchten, Hupe, Heizelemente, Gebläsemotoren, elektrische Fensterheber, Klimaanlagen und zündungsbezogene Schaltkreise verwendet, wo höhere Ströme über eine niederstromige Steuerung geschaltet werden müssen.

• Funktion: 5-poliges Umschaltrelais (Wechslerkontakt), das Stromkreise schließt und die Steuerung von Lasten über einen separaten Steuerkreis ermöglicht.

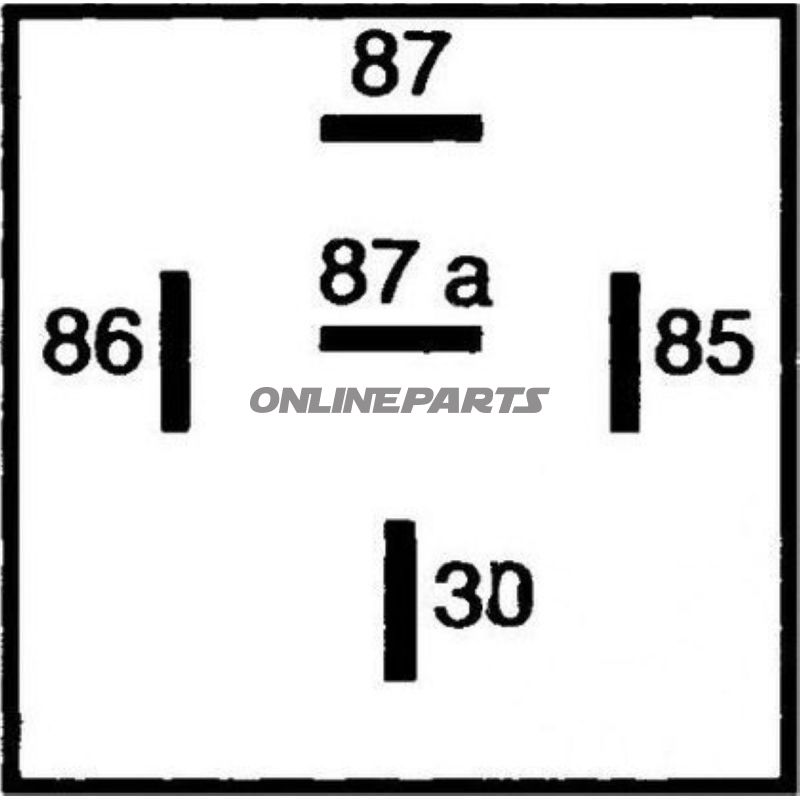

• Steckertyp / Schaltplan: Plug Type ID B1, schematisch W2.
• Spannung: 12 V (Fahrzeugstandard).
• Montage: Minirelais wird mit Montagehalter (Halterung) für einfache Befestigung im Motor- oder Sicherungsraum geliefert.
• Anschlüsse: Flachstecker 6,3 mm.

Elektrische Lastdaten

• Ohmsche (resistive) Last: 20/30 A — geeignet für Lampen und Heizelemente innerhalb dieser Stromwerte.
• Induktive Last: 5 A — bei lastarten mit Spulen (z. B. bestimmte Motoren oder Relaisspulen) muss diese Grenze eingehalten werden.
• Kapazitive Last: 20/30 A.
• Temperaturbereich (max): Bis zu 80 °C.

Materialien und Aufbau

Das Relais ist als Minirelais mit Metallhalter und Kunststoffgehäuse ausgeführt. Kontakte und innere Leiter sind für die angegebenen Stromstärken dimensioniert; Flachsteckeranschlüsse 6,3 mm sorgen für eine standardisierte Verbindung. Parallelwiderstand (parallel eingebaute Widerstände) ist integriert, um korrekt funktionierende Zünd-/Steuerkreise zu gewährleisten und die Spannungs- und Stromverhältnisse des Relais im praktischen Einsatz anzupassen.

Praktische Hinweise für Mechaniker und Monteure

• Überprüfen Sie, dass die Nennlast (resistiv/induktiv) zur jeweiligen Anwendung passt. Bei höheren induktiven Motorlasten wird ein externes Relais oder zusätzlicher Schutz empfohlen.
• Stellen Sie korrekte Verbindungen zu den Flachsteckern und die richtige Sicherung im Versorgungsstromkreis sicher, um Überlastung zu vermeiden.
• Die Montagehalterung bietet eine stabile Befestigung; der Einbauort sollte so gewählt werden, dass die Temperatur die maximale Betriebstemperatur des Relais nicht überschreitet.
• Beachten Sie, dass die Schaltkonfiguration des Relais (Wechsler) die Verbindung je nach Stellung des Steuersignals ändert — folgen Sie beim Fehlersuchen oder Anschließen dem W2-Diagramm.

Technische Daten (Übersicht)

Hellas Artikelnummer 108.06.62 und GTIN 4082300078701 identifizieren diese spezifische 5-polige 12-V-Umschaltlösung. Die Beschreibung umfasst Funktion, elektrische Grenzwerte und Empfehlungen zur Montage und Anwendung, sodass Mechaniker die Eignung für konkrete Fahrzeuganwendungen beurteilen können.
