Umrissleuchte Rechts

Rechter Seitenkennzeichnungsleuchte für Anhänger und Zugmaschinen (Seite, rechts)

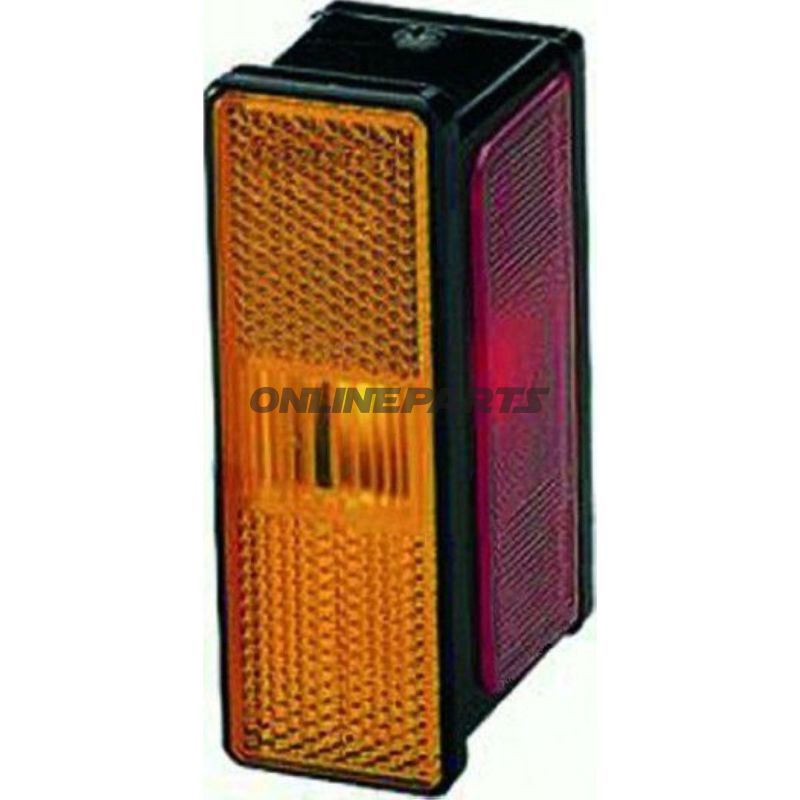

Produkt: Rechte Seitenkennzeichnungsleuchte von Hella – Artikelnummer (MPN) 102.96.85, GTIN 4082300211993. Die Leuchte ist für die Montage an Anhängern mit Plane vorgesehen und kann unter bestimmten Bedingungen auch an Zugmaschinen verwendet werden.

Funktion und Verwendung

• Seitlich montiertes Positionslicht und Seitenmarkierungsreflektor: kombiniert Begrenzungslicht (klar/weiß), Rücklicht/Reflektor (rot) und Seitenkennzeichnung (gelb).
• Ausgelegt für die Montage an Anhängern mit Plane. Die Montage an Kastenanhängern ist verboten.
• Bei Verwendung an Zugmaschinen muss die klare Linse durch eine schwarze Linse (Hella Nr. 9EL 148 673-021) ersetzt werden, die separat bestellt werden muss.

Materialien und Aufbau

• Gehäuse: schwarzer Kunststoff mit praktischer, robuster Ausführung für Außenmontage.
• Linse: mehrfarbiger Aufbau - kristallklar vorne für Begrenzungslicht, rot hinten für reflektierende/Rücklichtfunktion, gelb für Seitenmarkierungslicht.
• Befestigung: zwei Montagebohrungen Ø 4,5 mm, geeignet für übliche Schraubmontagen an Karosserie oder Halterungen.

Technische Daten

• Nennspannung: 12 / 24 V – funktioniert sowohl an 12 V- als auch an 24 V-Bordnetzen.
• Maße (B×H×T): 42 × 109,3 × 56,2 mm.
• Anzahl der Lichtfunktionen: 1 (kombinierte Leuchte/Einheit mit mehreren Farbsegmenten für verschiedene Funktionen).
• Geeignete Lampe: R10W (muss entsprechend den elektrischen Anforderungen des Fahrzeugs verwendet werden).
• Zulassungen: gekennzeichnet mit E-Homologation E4 280 / E4 9374 und zugelassen für Fahrzeuge gemäß GGVS/ADR.

Kompatibilität und Montagehinweise

• Primär für Anhänger mit Plane konzipiert; vermeiden Sie die Montage an Kastenanhängern (laut Herstelleranweisung verboten).
• Bei Montage an Zugmaschinen ist der Austausch der klaren Linse gegen eine schwarze Linse (9EL 148 673-021) erforderlich, um Sichtbarkeitsanforderungen/Ästhetik bei Zugfahrzeugen zu erfüllen.
• Stellen Sie sicher, dass der gewählte Lampentyp (R10W) und die Nennspannung mit der vorhandenen Fahrzeugverkabelung und den Sicherungen kompatibel sind.

Technische Vorteile

• Mehrfunktionale Linse vereint Begrenzungslicht, Seitenmarkierung und reflektierendes Rücklicht in einer kompakten Einheit, was die Kabelführung und Montage vereinfacht.
• Schwarzes Kunststoffgehäuse bietet Korrosionsbeständigkeit im Vergleich zu Metallgehäusen und ist leicht zu reinigen.
• EU-Homologation (E4) und GGVS/ADR-Zulassung belegen, dass das Produkt relevante Sicherheits- und Transportanforderungen erfüllt.

Praktische Hinweise für Mechaniker

• Vor der Montage: Polarität und Sicherungsdimensionen prüfen sowie sicherstellen, dass die Lampenfassung zur Kontaktbuchse des Armaturen passt.
• Sorgen Sie für korrekte Abdichtung um die Montageschrauben, um das Eindringen von Feuchtigkeit zu vermeiden.
• Bei Verwendung an Zugmaschinen: Linse wie angegeben austauschen, um Abweichungen in der Lichtabstrahlung und gesetzliche Anforderungen zu vermeiden.

Identifikation: Hella 102.96.85 (MPN) ist unter GTIN 4082300211993 registriert und kann zur eindeutigen Identifikation bei der Ersatzteilbestellung verwendet werden.
