Umrissleuchte Mq Id 1021609

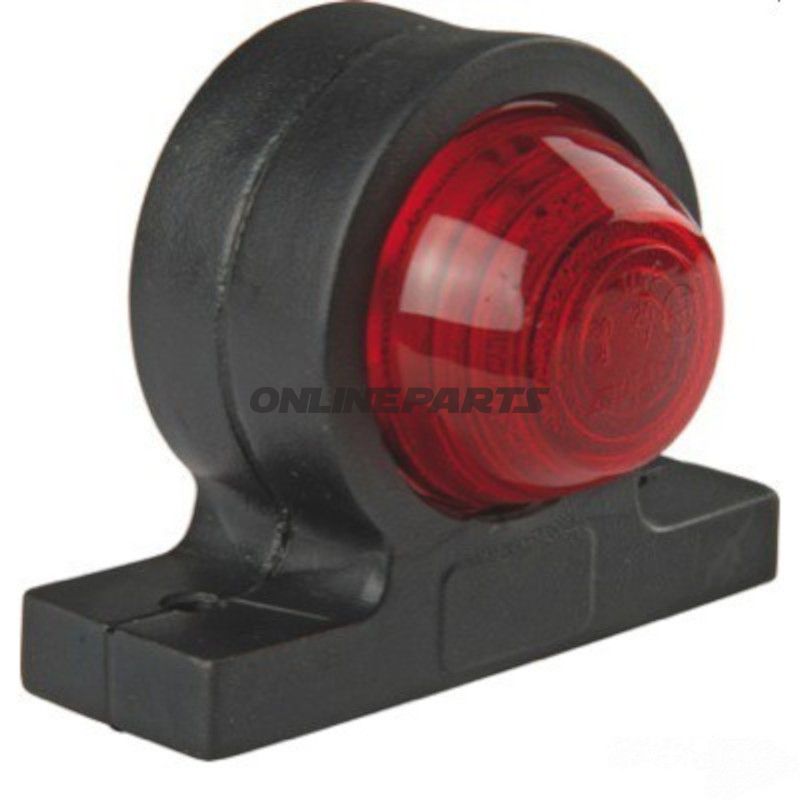

Umrisslicht / Positionslicht zur Seitenmontage (MQ ID 1021609)

Dieses Umrisslicht (MQ ID 1021609, MPN 102.01.41, GTIN 4026736131258) ist ein einfunktions-Positionslicht, das für die Seitenmontage an Fahrzeugen vorgesehen ist, einschließlich Anwendungen, bei denen die Beförderung gefährlicher Güter (GGVS/ADR) vorgeschrieben ist. Das Produkt wird als vorkabeliertes Armaturenbrett mit Befestigungslöchern und einem gummierten Gehäuse geliefert, das für robuste Montagebedingungen ausgelegt ist.

Funktion

• Zweck: Gibt die Fahrzeugbreite/Umriss beim Fahren und Parken an; fungiert als Positionslicht.
• Anzahl der Funktionen: 1 (ein Lichtfunktions).
• Montage: Für stehende Oberflächenausführung an der Seitenwand des Fahrzeugs vorgesehen.
• Zulassung: Entspricht GGVS/ADR-Anforderungen, Kontrollzeichen 02R547.

Materialien und Bauweise

• Gehäuse: Schwarzes Gummi, das eine flexible Dicht- und Stoßabsorptionsfunktion im Montagebereich bietet. Die Eigenschaften des Gummis reduzieren das Rissrisiko bei Vibrationen und erleichtern die Abdichtung gegen die Karosserie.
• Vorkabling: Geliefert vorkabelt, was die Installation vereinfacht und den Nachrüstaufwand für Kabelanpassungen reduziert.
• Befestigung: Zwei vorgebohrte Schraubenlöcher; Achsabstand 70 mm für eine präzise Positionierung und einfache Anpassung an vorhandene Montagepunkte.
• Optik (Linse): Verfügbar in klassischer Umrissfarbe: Weiß und Rot.
• Sockel: BA15s (passende Glühbirnen angegeben, z.B. R5W). Das Armaturenkonstrukt ist für austauschbare Glühbirnen in diesem Sockeltyp ausgelegt.

Technische Daten

• Nominische Spannung: 12/24 V (doppelter Sp range geeignet für sowohl Personen- als auch Nutzfahrzeuganwendungen mit 12 V- oder 24 V-Systemen).
• Abmessungen (BxHxT): 92 x 71,5 x 71 mm.
• Schraubenlochabstand: 70 mm.
• Einbaudurchführung: Seitenmontage.
• Prüfzeichen: 02R547 (bestätigt Übereinstimmung mit relevanten Anforderungen für Positions-/Umrisslichter).

Kompatibilität und Installation

• Für direkte Montage an der Fahrzeugseite konzipiert, verwenden Sie passende Schrauben und Dichtungen, um eine wasserdichte Montage durch die Karosserie zu gewährleisten.
• Vorkabelung erfordert korrekte Polarität und Sicherung gemäß dem elektrischen System des Fahrzeugs; verwenden Sie Sicherungen, die zur Leistung der Lampe passen.
• BA15s-Sockel bedeutet, dass Standard-R5W-Glühbirnen als Lichtquelle verwendet werden können. Beachten Sie die Leistung der Birne und die Wärmeabgabe bei der Auswahl der Ersatzbirne.

Hinweise

• Die Produkt-MPN 102.01.41 und GTIN 4026736131258 können zur Kompatibilitätsprüfung und bei Bestellanfragen verwendet werden.
• Es liegt kein Hersteller (Marke) angegeben vor. Materialangaben und das Zulassungszeichen gewährleisten jedoch, dass das Gerät für Anwendungen mit Anforderungen an Positionslichter nach GGVS/ADR geeignet ist.
• Prüfen Sie lokale Installationsvorschriften und elektrische Verbindungen bei der Installation, um eine korrekte Funktion und Rechtskonformität sicherzustellen.
