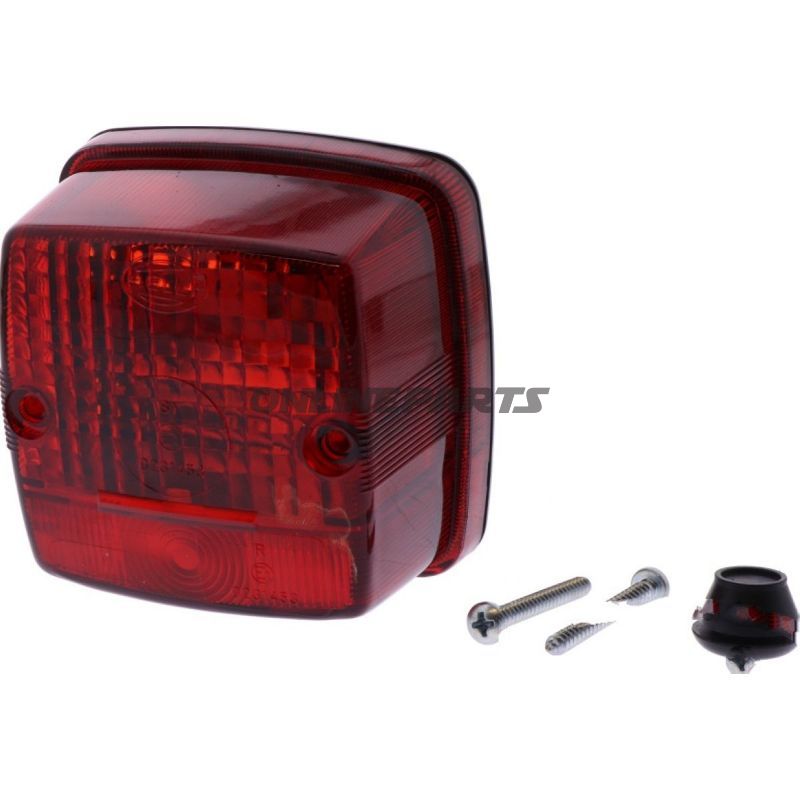

Konturlicht / Rücklicht zur horizontalen oder vertikalen Montage
Dieses Konturlicht von Hella (GTIN: 4082300204568, MPN: 102.84.48) ist ein kombiniertes Rücklicht und Bremslicht, das sowohl an der linken als auch an der rechten Seite montiert werden kann. Das Produkt ist für den Einsatz an Motorrädern, Anhängern oder anderen Fahrzeugen konzipiert, bei denen eine kompakte, zweigeteilte Beleuchtungsfunktion erforderlich ist und der Platz eine vertikale oder horizontale Montage verlangt.
Funktion
- Zwei Beleuchtungsfunktionen in einer Einheit: Rücklicht (Standlicht) und Bremslicht.
- Rotes Linsengehäuse sorgt für die korrekte Signalfarbe sowohl beim Rücklicht als auch beim Bremslicht gemäß geltender Standards (mit E1 31453 gekennzeichnet).
- Kann horizontal oder vertikal montiert werden – bietet Flexibilität bei unterschiedlichen Montagesflächen und Fahrzeugdesigns.
Materialien und Konstruktion
- Grundplatte aus schwarzem Kunststoff: korrosionsbeständig und leicht, geeignet für den Außeneinsatz sowie vibrationsbeanspruchte Umgebungen.
- Rotes Linsengehäusematerial entworfen, um Lichtverteilung und Signaldurchlässigkeit über die Zeit ohne unnötige optische Dämpfung zu bewahren.
- Mit Gummiabdichtung (dichtungsteil) und zwei Bohrungen für M4-Befestigungsschrauben für sichere mechanische Montage und guten Schutz gegen Eindringen von Feuchtigkeit.
Elektrische und dimensionsbezogene Daten
- Nennspannung: 12/24 V – kompatibel mit sowohl 12 V- als auch 24 V-Systemen (prüfen Sie Verkabelung und Sicherungen bei der Installation).
- Anzahl der Beleuchtungsfunktionen: 2 (Rücklicht und Bremslicht).
- Maße (B x H x T): 84 x 84 x 51 mm – kompaktes Format, geeignet für enge Montageorte.
- Geeignetes Leuchtmittel: 1 x P21W (Bremslicht) und 1 x C5W (Positionslicht/eingebautes Parklicht) – verwenden Sie Leuchtmittel mit der korrekten Leistungsaufnahme und Sockel, um die erwartete Helligkeit und Haltbarkeit sicherzustellen.
Kompatibilität und Anwendung
- Eignet sich für die Montage an beiden Seiten; relevant für Mechaniker, Werkstätten und erfahrene Motorradfahrer, die Rücklichter anpassen oder ersetzen.
- Zertifiziertes Markenzeichen: E1 31453 — dokumentiert die Einhaltung relevanter Zulassungsanforderungen für Signalbeleuchtung.
- Überprüfen Sie immer elektrische Verbindungen und Sicherungsdimensionen im Fahrzeug sowie den mechanischen Platz nach der Nachrüstung; verwenden Sie den Befestigungspunkt M4 für feste und vibrationssichere Montage.
Marke und Identifikation
Hella ist als Hersteller angegeben und erscheint sowohl in den GTIN- als auch in den MPN-Informationen (MPN: 102.84.48). Diese Identifikatoren können für Lagerverwaltung, Ersatzteilnutzung und bei technischen Anfragen oder Bestellungen von Ersatzteilen verwendet werden.
Hinweise zur Montage und Wartung
- Bei einem Lampenwechsel: Spannung abschalten, bevor Sie Zugang zu den Haltern erhalten, empfohlene Lampentypen verwenden und nach dem Wiedermontieren Dichtungen prüfen.
- Dichtungen und Kunststoffteile regelmäßig auf Schäden nach Fahrten in anspruchsvollen Umgebungen prüfen; bei sichtbaren Rissen oder Undichtigkeiten austauschen, um Feuchtigkeit im Lampefach zu vermeiden.
Produktdaten: Hella Konturlicht, MPN 102.84.48, GTIN 4082300204568. Abmessungen 84 x 84 x 51 mm, 12/24 V, rotes Linsensystem, Zulassung E1 31453.
