Umrissleuchte

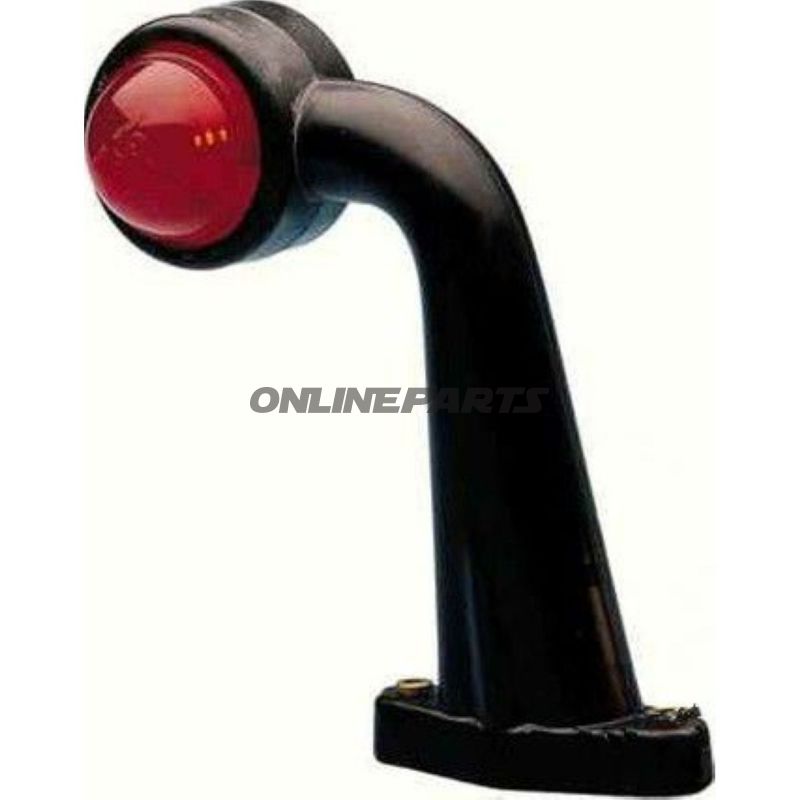

Konturleuchte zur Seitenmontage — Hella-Konturleuchte mit Gummiarm

Diese Konturleuchte von Hella (MPN: 102.29.53, GTIN: 4082300007329) ist ein vorkonfektioniertes Leuchtgerät, das für die vertikale/stehende Montage an der Seite von Fahrzeugen ausgelegt ist. Das Produkt ist typgeprüft (Kennzeichen: E13 9401) und wird mit austauschbaren Linsen für Vorder- und Rückseite geliefert.

• Funktion: Einfache Lichtfunktion — Konturleuchte zur Markierung der Fahrzeugseiten. Die vordere Linse ist milchig-weiß (weiße Kontur), die hintere Linse ist rot (rote Kontur).
• Spannung: Nennspannung 12/24 V, geeignet für sowohl 12 V- als auch 24 V-Bordnetze.
• Montage: Vertikale/stehende Montage an der Seite. Das Leuchtgerät ist vorkonfektioniert und verfügt über zwei Montagebohrungen (Ø 5,3 mm) für Befestigungsschrauben.
• Birne: Verwendet 1x R5W Glühlampe (Lieferumfang nicht angegeben).
• Zulassung: Zugelassen für Fahrzeuge gemäß GGVS / ADR, Prüfzeichen E13 9401 angegeben.

Materialien und Aufbau

Gehäuse und Arm sind aus schwarzem Gummi gefertigt, was bei der Montage an der Karosserie oder Karosserieteilen Flexibilität und Stoßdämpfung bietet. Die Gummiausführung eignet sich für den Außenbereich bei normaler Straßenbelastung, da das Material im Vergleich zu starren Plastikhalterungen das Risiko von Rissbildung rund um den Montagepunkt verringert. Die Linsen werden lose geliefert, sodass Vorder- und Rücklinse nach Bedarf platziert werden können; das Linsenmaterial ist so ausgelegt, dass es eine gleichmäßige Lichtverteilung für die Konturbeleuchtung gewährleistet.

Technische Hinweise für Monteure

• Überprüfen Sie Polarität und Spannung vor dem Anschluss — das Gerät kann in 12 V- und 24 V-Systemen verwendet werden.
• Die Montagebohrungen haben Ø 5,3 mm; verwenden Sie geeignete rostfreie Schrauben oder Bolzen und Dichtmittel, falls erforderlich, um eindringende Feuchtigkeit zu vermeiden.
• Der Gummiarm erlaubt eine gewisse Bewegung; stellen Sie sicher, dass die Kabelverlegung nicht scharfen Kanten oder wiederholter Reibung ausgesetzt ist.
• Beim Lampenwechsel Typ R5W verwenden; prüfen Sie nach der Montage die Lichtabgabe und Funktion.

Kompatibilität und Anwendungsbereiche

Produkt ausgelegt für die Montage an Trucks, Anhängern, Lieferwagen und anderen Nutzfahrzeugen, bei denen Seitenkonturleuchten gesetzlich oder betrieblich erforderlich sind. Die Zulassung nach GGVS/ADR macht sie für den Einsatz an Fahrzeugen geeignet, die gefährliche Güter nach den entsprechenden Vorschriften transportieren.

Hella — Qualität und Rückverfolgbarkeit

Das Produkt wird von Hella hergestellt (MPN 102.29.53). GTIN 4082300007329 gewährleistet die korrekte Identifikation bei Ersatzteilbestellung und Lagerverwaltung. Die Kennzeichnung und Zulassung ermöglichen Technikern die Dokumentation der Konformität bei Prüfungen.

Installationstipps

• Bohrlöcher ggf. mit geeignetem Werkzeug vorbohren, um Beschädigungen des Gummigehäuses zu vermeiden.
• Alle Durchführungen gegen Wasser und Schmutz mit geeignetem Dichtmittel abdichten.
• Nach dem Anschluss: Überprüfen Sie, dass sowohl die weiße als auch die rote Funktion wie erwartet leuchten und die Linse korrekt platziert ist.

Kontaktieren Sie den technischen Support oder konsultieren Sie die Hella-Dokumentation bei Zweifel an elektrischen Verbindungen oder Zulassungsvoraussetzungen für einen spezifischen Fahrzeugtyp.
