Umrissleuchte

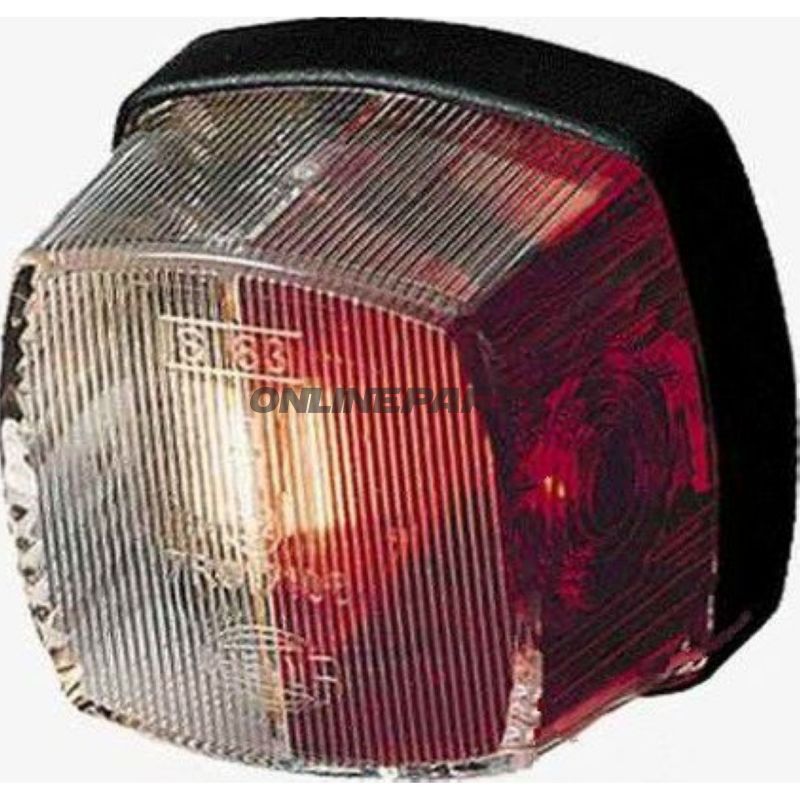

Konturleuchte zur Seitenmontage (Hella)

Produkt: Konturleuchte von Hella (MPN: 102.04.94, GTIN: 4082300189636). Dies ist eine seitlich montierbare Kontur-/Umrissleuchte zur waagerechten Montage von der Seite nach hinten, mit E12 7106 Zulassung für den Straßenverkehr.

Funktion und Anwendung

• Die Konturleuchte bietet eine sichtbare Markierung des Fahrzeugumrisses von der Seite und von hinten. Sie ist dafür vorgesehen, eine deutlich sichtbare Lichtkante bei niedriger Intensität zu erzeugen, wodurch die Fahrzeugbreite und Position im Verkehr hervorgehoben werden.
• Einfache Beleuchtungsfunktion: Das Produkt ist mit einer Beleuchtungsfunktion (Konturlicht) spezifiziert.
• Nennbetriebsspannung: 12/24 V, wodurch die Leuchte mit Pkw- sowie Lkw-/Anhängersystemen kompatibel ist, die das Standardnetz 12 V oder 24 V verwenden.

Materialien und Konstruktion

• Grundplatte: schwarzer Kunststoff. Die Verwendung von Kunststoff sorgt für geringes Gewicht, Korrosionsbeständigkeit und ausreichende mechanische Stabilität für die Standardmontage am Fahrgestell oder Halter.
• Linse: vorn klare Linse und hinten rote Linse. Die Form der Linse verteilt das Licht der empfohlenen Lichtquelle und gewährleistet die korrekte Signalfarbe von der Seite und von hinten.
• Befestigung: zwei Bohrungen für M5-Befestigungsschrauben zur mechanisch sicheren Montage. Die Abmessungen ermöglichen die direkte Montage der Einheit an flachen Karosserieflächen oder über vorhandene Halterungen.

Abmessungen und physikalische Angaben

• Höhe x Breite x Tiefe: 62 x 62 x 40 mm.
• Montageort: seitlich (Seitenmontage, waagerechte Ausrichtung von der Seite nach hinten).

Leuchtmittel und elektrische Details

• Passende Birne: 1 x C5W (prüfen Sie, dass Birnentyp und Fassungsanschluss mit der vorhandenen Steckkonfiguration und den Sicherungen des Fahrzeugs übereinstimmen).
• Betriebsspannung: 12/24 V. Bei Anschluss an ein 24-V-System muss eine korrekte Strombegrenzung und der passende Birnentyp sichergestellt werden, da sich Lampen bei höherer Spannung unterschiedlich verhalten können.

Genehmigung und Kompatibilität

• Zertifizierungskennzeichen: E12 7106, was die Typgenehmigung gemäß den geltenden Bestimmungen für Fahrzeugleuchten anzeigt.
• Zielgruppe: Entwickelt für Mechaniker, Werkstätten und erfahrene Motorrad-, Pkw- oder Lkw-Besitzer, die eine klar definierte Konturleuchte zur Seitenmontage benötigen.

Sicherheits- und Montagehinweise

• Polung und Sicherungsgröße beim Anschluss prüfen. Bei Verwendung eines 24-V-Systems müssen Birne und Sicherungen für diese Spannung geeignet sein.
• Für eine korrekte Abdichtung gegen das Fahrzeuggehäuse sorgen, um das Eindringen von Feuchtigkeit zu vermeiden; das Kunststoffmaterial der Grundplatte ist korrosionsbeständig, aber Dichtmittel sollten an exponierten Montagepunkten verwendet werden.
• Mit M5-Schrauben durch die vorgesehenen Befestigungsbohrungen befestigen. Vorbohren und die Verwendung korrosionsgeschützter Schrauben wird bei der Montage an Metalloberflächen empfohlen.

Marke und Identifikation

Das Produkt stammt von Hella, Modellnummer 102.04.94 (MPN), GTIN 4082300189636. Diese Referenzen können bei Ersatzteilbestellungen oder zur Sicherstellung der Kompatibilität mit bestehenden Montage- und elektrischen Systemen verwendet werden.
