Umrissleuchte

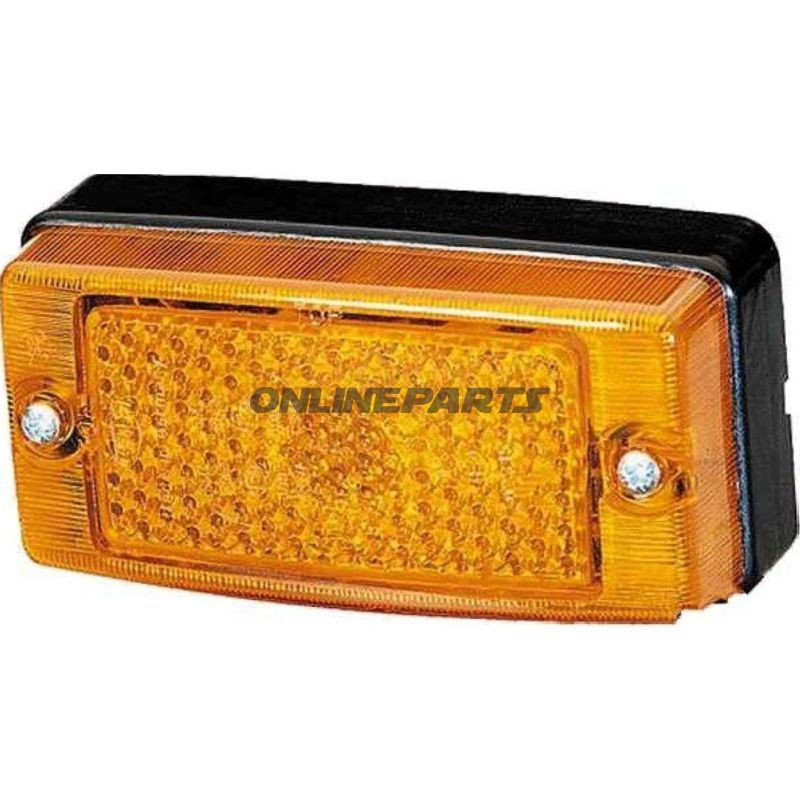

Umrissleuchte zur Seitenmarkierung – Hella Seitenmarkierungsleuchte mit Reflektor

Produktübersicht: Diese Umrissleuchte von Hella (MPN: 102.04.60, GTIN: 4082300004991) ist eine Seitenmarkierungsleuchte mit integriertem Reflektor, konzipiert für sowohl horizontale als auch vertikale Montage an Fahrzeugen. Sie liefert gelbe Seitenmarkierungsfunktion und ist für die Installation auf der linken oder rechten Seite geeignet.

Funktion

• Primäre Funktion: gelbes Seitenmarkierungslicht zur Sichtbarmachung der Fahrzeugkontur.
• Stromversorgung: geeignet für sowohl 12 V- als auch 24 V-Systeme.
• Anzahl Funktionen: zwei elektrische Funktionen (Markierungslicht + Reflektorfunktion).
• Zulassungen: ausgestattet mit Typgenehmigungskennzeichnungen E4 0002, E4 0003 und E4 23152, was die Übereinstimmung mit geltenden Anforderungen für Seitenmarkierungsleuchten anzeigt.

Materialien und Konstruktion

• Blendfarbe: gelbes Polycarbonat/Kunststoff (Blendfarbe angegeben als gelb) für klare Lichtdurchlässigkeit und Beständigkeit gegen Witterungseinflüsse.
• Enthält eine Grundplatte mit schwarzem Rand und Kabeldurchführung (Tülle), die eine dicht abschließende Montagefläche und kontrollierte Führung der Leitungen gewährleistet.
• Montagemöglichkeiten: wird mit 10 Montagebohrungen (Ø 5,5 mm) zur optionalen Befestigung geliefert; es gibt einen Hinweis zur Verwendung einer speziellen Grundplatte (9BP 128 032-017) bei Verwendung der PG-Durchführung.

Abmessungen und Kompatibilität

• Maße (B x H x T): 124 x 61,5 x 43 mm — kompakte Bauform zur Montage am Karosserie- oder Fahrgestell.
• Passend für sowohl linke als auch rechte Montageposition.
• Elektrische Birne: verwendet 1x R5W-Glühlampe (entsprechende Wattzahl/Birnentyp ist nach dem Fahrzeugs elektrischen System und Zulassungsanforderungen auszuwählen).

Technische Vorteile und Hinweise für den Monteur

• Universale Spannungsabdeckung (12/24 V) macht die Leuchte geeignet für PKW, Transporter, Lkw und Anhänger mit entweder 12 V- oder 24 V-Systemen.
• Diagonal angeordneter Lochabstand 98 mm kann verwendet werden, um GGVS/ADR-Anforderungen zu erfüllen, wenn dies für Zulassungen im Gefahrguttransport erforderlich ist.
• Bei Verwendung einer PG-Schraubverbindung wird die Grundplatte 9BP 128 032-017 für korrekte Abdichtung und Zugentlastung empfohlen.
• Der im Gerät integrierte Reflektor erhöht die Sichtbarkeit auch wenn die Leuchte nicht eingeschaltet ist, was in bestimmten Zulassungssituationen vorgeschrieben sein kann.

Installationstipps

• Sorgen Sie für korrekte Polarität und Sicherungsquerschnitt in Verbindung mit 12/24 V-Anschluss.
• Verwenden Sie geeignete Dichtungen um die Montagebohrungen, um das Eindringen von Wasser und Schmutz zu verhindern.
• Überprüfen Sie, dass die gewählte Montageposition und der Lochabstand den Zulassungsanforderungen entsprechen (z. B. diagonal 98 mm, falls relevant für GGVS/ADR).

Identifikation

• Hersteller/Brand: Hella — bekannter Anbieter von Beleuchtungskomponenten für Fahrzeuge.
• MPN: 102.04.60
• GTIN: 4082300004991

Das Produkt ist für professionelle Monteure und Fahrzeugbesitzer konzipiert, die klare Spezifikationen, korrekte Zulassungen und betriebssichere Montage erwarten. Kontaktieren Sie den technischen Support, falls spezifische Montageanleitungen oder Kompatibilitätsklärungen mit der vorhandenen Fahrzeugelektrik erforderlich sind.
