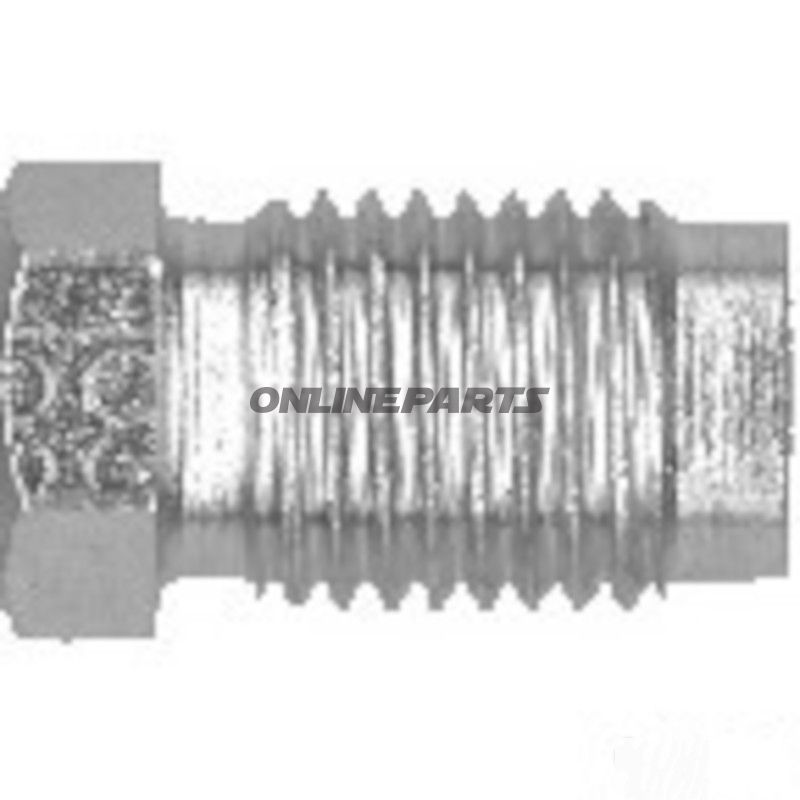

UEBERWURFSCHR MQ M14X1.5 DM 8.5 BOERD E

Schraubenbohrschraube für Bremssystem, MQ M14x1,5, Bohrung Ø 8,5 mm, Flare E

Produktübersicht: Diese Schraubenbohrschraube (OJD/Union-Schraube) von Quick Brake mit der Herstellungsnummer (MPN) 442.18.97 und GTIN 5706021217209 ist für die Montage in hydraulischen Verbindungen an Motorrädern und Fahrzeugen ausgelegt, bei denen eine Flared-Fittings-Verbindung mit Gewinde M14x1,5 und einer Bohröffnung von 8,5 mm verwendet wird. Die Flare-Form ist Typ E, was die Konus-/Sitzprofil kennzeichnet, das eine Abdichtung gegen entsprechende Flare-Han- oder -Weibskomponenten sicherstellt.

Funktion und Anwendung:

• Sichert mechanische Befestigung und flüssigkeitsdichte Verbindung zwischen hydraulischer Leitung/Schlauch und Komponente (z. B. Verbindungen des Brems- oder Kupplungssystems).
• Gewinde M14x1,5 folgt dem Standardmaß für Feingewinde bei hydraulischen Fittings; Bohrdurchmesser 8,5 mm entspricht dem Innenquerschnitt der Union.
• Die Flare-E-Profil wird verwendet, um eine Metall-zu-Metall-Dichtung beim Zusammenbau gegen passende Flare-Sitze zu bilden und reduziert den Bedarf an separatem Dichtungsmaterial unter korrekten Montagebedingungen.

Materialauswahl und Eigenschaften:

• Quick Brake liefert typischerweise Union-Schrauben aus korrosionsbeständigen Metallen oder Legierungen (oft Stahl mit Oberflächenbeschichtung). Das Material ist gewählt, um mechanische Festigkeit bei Momentbelastung zu erhalten und dem hydraulischen Druck in Brems- und Kupplungssystemen zu widerstehen.
• Oberflächenbehandlung (Zink/Nickel oder andere Passivierung) wird oft verwendet, um Korrosionsbeständigkeit zu verbessern und die Lebensdauer in exponierten Umgebungen zu verlängern. Prüfen Sie das technische Datenblatt des Produkts oder die Angabe des Herstellers für die genaue Behandlung bei Bedarf.
• Die Abmessungen (M14x1,5, Bohr Ø 8,5 mm, Länge 25,0 mm) sind entscheidend für den Sitz – eine korrekte Übereinstimmung zwischen Flare-Profil und Union-Sitz ist erforderlich, um Leckagen zu vermeiden.

Technische Merkmale (basierend auf gelieferten Daten):

• Gewinde: M14 x 1,5 (Gewindeform M14 h1.5)
• Bohrdurchmesser: 8,5 mm
• Breite quer über die Flächen (Kragen/Festlegungsfläche): 14 mm
• Länge: 25,0 mm
• Flare-Form: E

Kompatibilität und Montagehinweise:

• Geeignet für Fittings und Leitungen, die ein M14x1,5-Gewinde und eine Flare-E-Profil mit Bohrung Ø 8,5 mm verwenden. Empfohlen für den Einsatz in hydraulischen Systemen, bei denen dieser Standard angegeben ist.
• Bei der Installation muss das korrekte Anzugmoment verwendet werden, um eine Dichtung zu gewährleisten, ohne das Flare-Profil zu verformen. Vermeiden Sie Überdrehen und prüfen Sie, dass mating surfaces sauber und frei von Graten sind.
• Wenn das System zuvor einen anderen Flare-Typ oder einen anderen Bohrdurchmesser verwendet hat, darf die Komponente nicht verwendet werden, ohne vollständige Kompatibilität sicherzustellen – falscher Flare oder falscher Bohr Ø kann Leckagen verursachen.

Identifikation: Das Produkt wird von Quick Brake unter der MPN 442.18.97 vermarktet. GTIN 5706021217209 kann bei Abfragen in Ersatzteil-Datenbanken verwendet werden und dient der eindeutigen Identifikation bei Bestellung oder Lagerkontrolle.

Hinweise: Für Details zur Material- und Oberflächenbehandlung oder für Genehmigungen zu spezifischen Fahrzeugmodellen siehe die technische Dokumentation des Herstellers oder kontaktieren Sie Quick Brake/den Distributor. Diese Beschreibung basiert auf den in den Produktdaten angegebenen Maßen und Flare-Profilen und richtet sich an Mechaniker und Motorradbesitzer mit Kenntnissen in hydraulischen Fittings.
