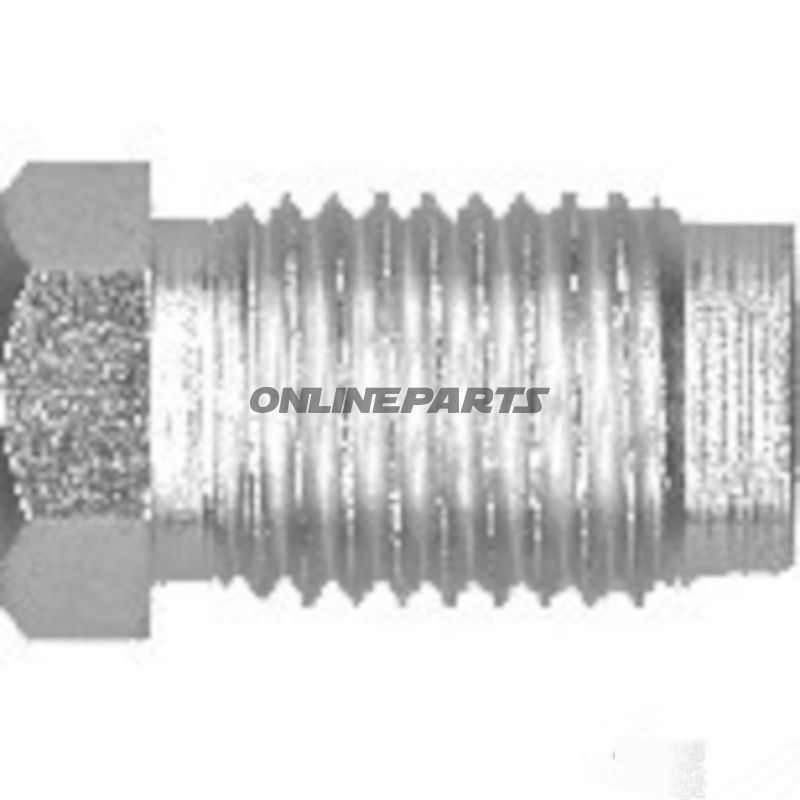

Schraubenschraube M14x1,5 für Bremsleitung/Union – 8,2 mm gebohrt, Flare F
Produktname und Verwendung: Diese Schraubenschraube, oft als Union- oder Überführungsschraube (OJD/UEBERWURF) bezeichnet, ist für das Verbinden von Bremsleitungen und hydraulischen Rohren in Fahrzeugbremsanlagen vorgesehen. Sie wird typischerweise bei Verbindungen verwendet, an denen eine konische Flare (F) auf eine gebohrte/ Lochfläche von 8,2 mm trifft. Modelle von Audi, Mercedes und Volkswagen (VV) werden als typische Anwendungsbereiche genannt.
- Gewinde: M14 x 1,5 (symmetrisch Fein- gewinde / M14h1.5)
- Bohrung: Ø 8,2 mm
- Querschnitt/Breite: 14 mm
- Länge: 25,5 mm
- Flare-Form: F (konische Flare)
Materialauswahl und Eigenschaften: Die Schraubenschraube ist aus Materialien und Oberflächenbehandlungen gefertigt, die für hydraulische Kreisläufe und Witterungs- sowie korrosionsbedingte Bedingungen geeignet sind. Das Material ist typischerweise Stahl mit Korrosionsbeständigkeit (galvanisiert oder lackierte Oberfläche je nach Lieferant), um Dichtheit und lange Lebensdauer zu sichern. Die konische Flare und der exakt gedrehte Gewindesitz gewährleisten eine korrekte Auflage gegen das Gegenstück, was das Risiko von Leckagen bei korrekter Montage und Anzugsdrehmoment minimiert.
Funktionale Beschreibung: Die Schraubenschraube dient als Verbindungs- und Dichtungskomponente zwischen Bremsleitung/Schläuchen und der festen hydraulischen Komponente. Wird die Schraube bis zum empfohlenen Drehmoment angezogen, komprimiert die Flare-Oberfläche gegen das Gegenstück und erzeugt eine Metal-zu-Metal-Dichtung. Eine korrekte Bohrung (8,2 mm) und Gewindematch gewährleisten eine zentrierte und stabile Montage, während die angegebene Länge (25,5 mm) den erforderlichen Eingriff ohne übermäßige Belastung des Gewindes sicherstellt.
Kompatibilität und Anwendung: Das Produkt eignet sich für mehrere europäische Personenkraftwagenmodelle, bei denen M14x1,5 Gewinde und 8,2 mm gebohrte Öffnung in den Brems-System-Fittings verwendet werden. Beim Austausch sollte die Gewindebeschreibung (M14x1,5), Bohrungsdimension und Flare-Typ (F) sowie die Gesamtlänge überprüft werden, um eine korrekte Passform sicherzustellen. Verwenden Sie stets die Herstellerangaben zum Moment und sorgen Sie dafür, dass neue Dichtungen/Oliven verwendet werden, falls das Systemdesign dies erfordert.
Technische Identifikatoren: Dieses Produkt wird unter der Marke Quick Brake geliefert und kann anhand der Herstellerartikelnummer MPN 442.18.96 und GTIN 5706021217193 identifiziert werden. Diese Nummern sind bei der Suche nach Ersatzteilspezifikationen, technischen Zeichnungen oder beim Vergleich mit Originalteilen hilfreich.
Montagehinweise: Sorgen Sie für eine saubere Fläche bei der Montage und entfernen Sie Rost oder Schmutz von sowohl Flare- als auch Bohrflächen. Nach dem Festziehen bis zum empfohlenen Drehmoment – Über- oder Unterziehen kann die Dichtung kompromittieren. Wenn die Oberflächen des Teils Beschädigungen oder Gewindegänge zeigen, sollte es nicht wiederverwendet werden.
Qualität und Rückverfolgbarkeit: Quick Brake als Marke kennzeichnet Komponenten, die für den Ersatzteilmarkt bestimmt sind, mit Fokus auf Kompatibilität zu europäischen Fahrzeugen. GTIN und MPN ermöglichen eine genaue Abstimmung des Produkts in Ersatzteil-Datenbanken und in den Beschaffungssystemen der Werkstätten.
