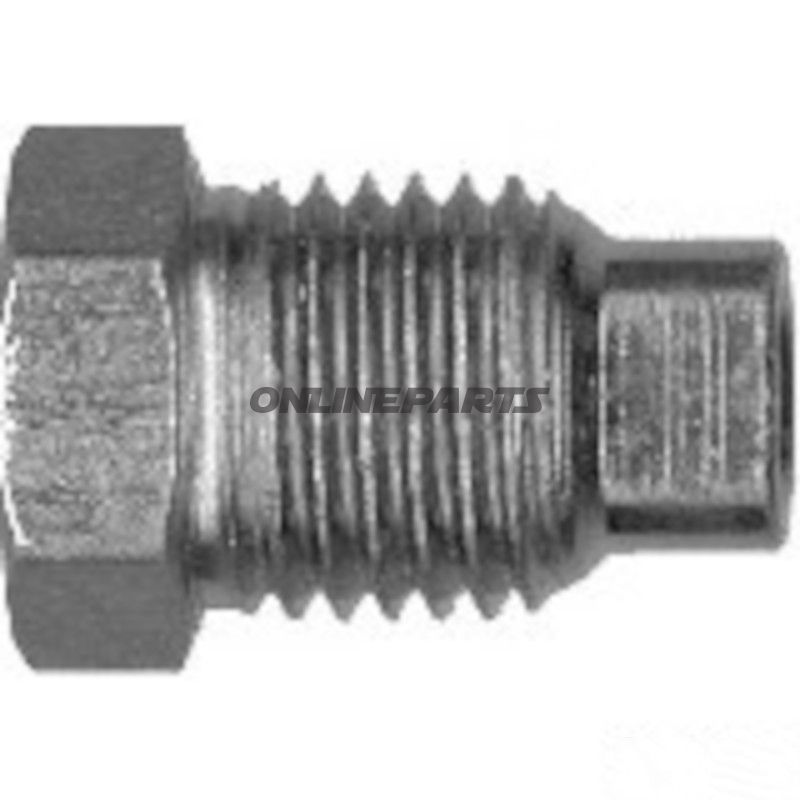

Schraubstopfen für Bremsverbindungen | M12×1,25, Bohrdurchmesser 5,0 mm, Flare E/F
Produktübersicht: Dieser Schraubstopfen (OJD-Union-Schraube) von Quick Brake mit der Artikelnummer (MPN) 442.18.93 und GTIN 5706021216868 ist für Anwendungen in Bremsrohranbindungen und - fittings konzipiert, unter anderem in Fahrzeugen wie Iveco. Er dient zum Abdichten oder Zusammenbauen von Flare-Verbindungen mit Gewinde M12×1,25 und einem Bohrdurchmesser von 5,0 mm.
- Funktion: Der Schraubstopfen schließt oder hält eine Flare-Fittingsverbindung in hydraulischen Systemen (Brems- oder Kupplungsleitungen) fest. Er sorgt für eine mechanische Verbindung und Abdichtung zwischen Rohr und Fitting durch die Flare-Form (E/F), so dass der Kontaktbereich und die Druckdichtheit der Verbindung korrekt gewährleistet sind.
- Gewinde: M12 × 1,25 (Feingewinde). Gewindetyp angegeben als M12h1.25 in der Referenz.
- Bohrdurchmesser: Ø 5,0 mm — Dimension relevant für den Innendurchmesser des Rohrs oder die Bohrgröße im Fitting.
- Abmessungen: Länge ca. 19,5 mm; Schlüsselweite (Quer über Flächen) ca. 13 mm.
- Flare-Form: E / F. Passt zu Fittings und Rohrenden, die gemäß Flare-Standards mit E- oder F-Profil geformt oder abgeschnitten sind.
Material und Eigenschaften: Die Materialwahl der Komponente ist typischerweise Metall (Stahl oder Messing), das korrosionsbeständig und dimensionsstabil unter hydraulischer Belastung ist. Die Oberflächenfinish und die Spannungsfestigkeit des Materials bestimmen die Abdichtung gegen die Flare-Oberfläche; Quick Brake liefert Komponenten mit Produktkontrollen, die Standards für Bremskomponenten entsprechen. Diese Art Schraubstopfen wird für eine präzise Toleranzausführung zwischen Gewinde und Flare hergestellt, um Leckagen und Vibrationen zu minimieren.
Anwendung und Kompatibilität: Das Produkt ist als geeignet für Iveco angegeben (wie im Herstellertext erwähnt), kann aber auch in anderen Systemen verwendet werden, die M12×1,25 Flare-Schraubstopfen mit 5,0 mm Bohrung und E/F-Flare erfordern. Beim Austausch Geekramtrieb/Verbindungsdetails prüfen: Gewindetyp, Gewindesteigung, Bohr-/Rohrdimension und Flare-Typ, um eine korrekte Passform und Abdichtfläche sicherzustellen.
Technische Hinweise zur Montage:
- Reinigen Sie Rohre, Fitting und Flare-Oberflächen, um Schmutz und Fett vor der Montage zu entfernen.
- Verwenden Sie das vom Fahrzeug- oder Fittinghersteller vorgeschriebene Drehmoment; Überdrehen kann Flare verformen und Leckagen verursachen.
- Prüfen Sie Gewinde und Dichtungen auf Beschädigungen vor der Wiederverwendung. Beschädigte Flare oder Gewinde sollten nicht wiederverwendet werden.
Identification: Das Produkt wird unter der Marke Quick Brake geliefert und ist zu finden unter MPN 442.18.93 oder GTIN 5706021216868. Diese Codes helfen dabei sicherzustellen, dass die richtige Variante (M12×1,25, Ø5,0, Flare E/F) bei Einkauf oder Ersatzteilbestellung ausgewählt wird.
Hinweis: Die hier gegebenen Informationen beziehen sich auf Dimensionen und Funktionen gemäß Herstellertext. Bestätigen Sie die Kompatibilität mit den technischen Daten des Fahrzeugs oder dem Teilenhandbuch vor der Montage.
