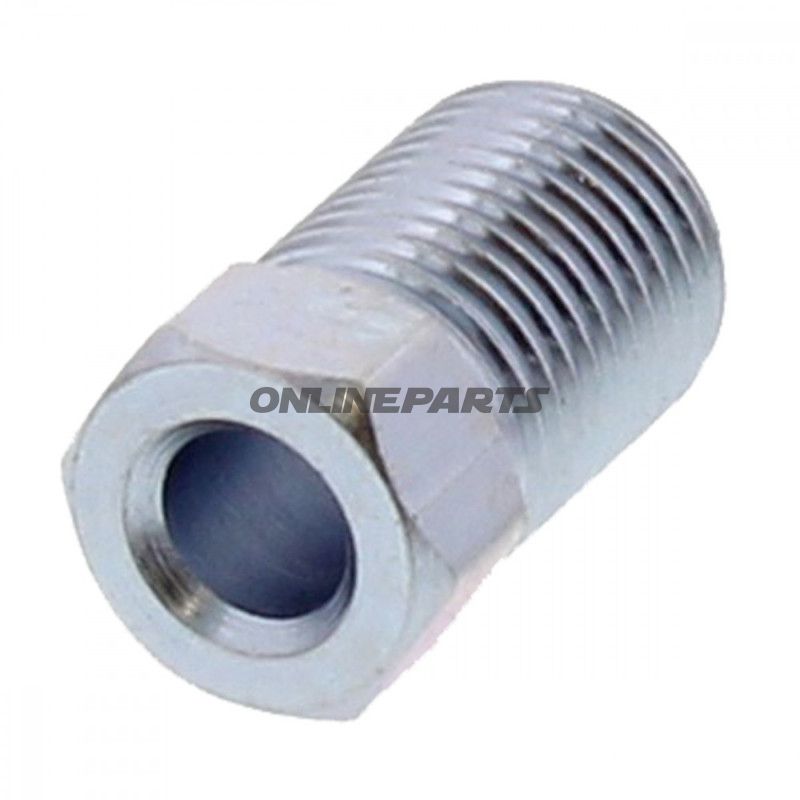

Umlaufschraube für Bremsleitungen | M10 x 1 Flansch, Bohrung Ø 4,75 mm (Flare E)
Produkt: Umlaufschraube für Bremsleitungen und -rohre von Quick Brake (MPN: 442.18.98, GTIN: 5706021217087). Diese Umlaufschraube, oft auch als Union Bolt / Union Mutter bezeichnet, wird dort verwendet, wo eine flexible Bremsleitung oder ein Metallrohr dicht an einen Fittingspunkt mit Flare-E-Profil angeschlossen wird.
- Anwendung: Sichert die mechanische Abdichtung zwischen Bremsrohr/-leitung und Fittings bei hydraulischen Bremsanlagen. Geeignet für Werkstätten, Reparatur- und Wartungsarbeiten an Motorrädern, bei denen M10 x 1 Gewinde und E-Flare verwendet werden.
- Gewinde und Abmessungen: Gewindegröße: M10 x 1 (M10h1). Bohrung: Ø 4,75 mm (oft in der Praxis mit 5 mm angegeben). Gesamtlänge: 18 mm. Schlüsselweite (über die Flächen/SV gemessen): 10 mm.
- Flare-Typ: E-Flare (definiert Form und Garndichtung der Rohrkonus-/Endfläche) — wichtig für korrekte Abdichtung und Passform bei Rohren mit E-Flare.
Material und Eigenschaften
Das Material des Teils ist so gewählt, dass es den mechanischen und chemischen Anforderungen des Bremssystem widerssteht. Quick Brake liefert typischerweise Umlaufschrauben aus Stahl mit Korrosionsschutz (galvanische oder chemische Behandlung). Stahl bietet die notwendige Festigkeit beim Anziehen und verhindert Verformung der Abdichtung. Die Oberflächenbehandlung reduziert Rostrisiken und macht die Komponente robust gegenüber Witterungseinflüssen und Bremsflüssigkeitsausfluss.
Funktionale Vorteile
- Präzise Gewindepassung (M10 x 1) verringert das Risiko von Leckagen und sorgt für ein gleichmäßiges Anzugsmoment.
- Bohrdurchmesser von 4,75 mm entspricht dem Standard für 5 mm Bremsleitungen in vielen Motorrad-Anwendungen, was eine dichte Verbindung bei der E-Flare-Verbindung gewährleistet.
- Kurze Gesamtlänge (18 mm) geeignet für enge Einbauräume, in denen der Fittingsabstand begrenzt ist.
Kompatibilität und Montage
Geeignet für Systeme, die eine M10 x 1 Union Bolt mit E-Flare-Konfiguration benötigen. Bei der Montage sicherstellen, dass die Røreflare korrekt gebildet und frei von Verformungen oder Verschmutzungen ist. Verwenden Sie einen passenden Drehmomentschlüssel und die vom Hersteller angegebenen Anzugsmomente, um Über- oder Unteranzug zu vermeiden, die die Abdichtung beeinträchtigen könnten. Diese Art kommt häufig in Motorrädern und leichten Fahrzeugen mit konischen E-Flare-Fittings vor.
Verpackung und Hinweis
Das Produkt von Quick Brake (MPN: 442.18.98, GTIN: 5706021217087) wird in Einzelverpackung geliefert. Die Angabe der Verpackungseinheit in der Quelle Beschreibung kennzeichnet das Versand- oder Packungsformat und darf nicht mit der Anzahl der einzelnen Teile in einer Standardbestellung verwechselt werden — Prüfen Sie die Bestelldetails des Anbieters für die genaue Liefermenge.
Identifikation
- Marke: Quick Brake — bekannter Name im Bereich Bremskomponenten.
- MPN (Bestellnummer): 442.18.98
- GTIN (Strichcode): 5706021217087
Bei Unsicherheiten bezüglich der Kompatibilität mit einem bestimmten Modell oder bei speziell angefertigten Bremssystemen wird empfohlen, die Flare-Type des Systems und die Rohrspezifikation zu überprüfen oder Maße der vorhandenen Umlaufschraube vor dem Austausch zu nehmen.
