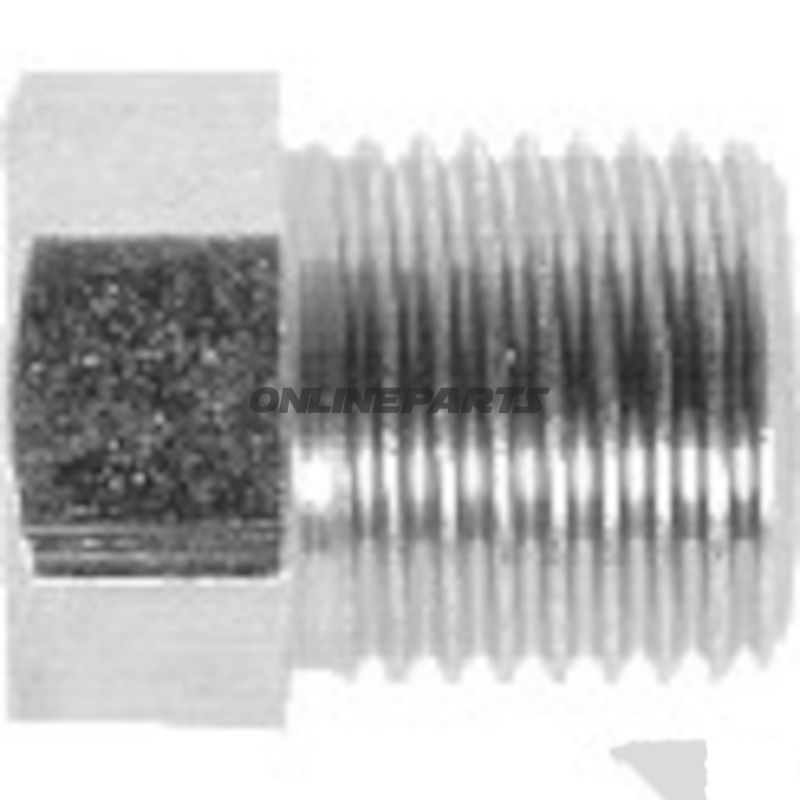

Schraubstopfen für Bremse-/Hydraulikverbindung – 7/16-24 UNF, Bohrung 6,5 mm (Flare E/F)
Produkt: Schraubstopfen für Unionsverbindung zu Brems- und Hydraulikrohren, hergestellt von Quick Brake (MPN: 442.18.82, GTIN: 5706021217001). Dieser Schraubstopfen wird typischerweise bei der Abdichtung von Flanken-/Flared-Rohrenden in Systemen mit 7/16" 24 UNF-Gewinde und den Flare-Formen E oder F verwendet.
- Funktion: Dichtungs- und Absperrschraube für Unions- oder Flare-Verbindungen in hydraulischen Kreisläufen. Sie verschließt vorhandene oder ungenutzte Portöffnungen und verhindert Leckagen, das Eindringen von Schmutz und Korrosion in Steckverbindungen.
- Gewindestandard: 7/16" - 24 UNF (Feingewinde), Standard-Gewinderichtungsspezifikation für viele Brems- und Hydraulikfittings.
- Bohren/Innendurchmesser: 6,5 mm gebohrter Durchgangs-/Anpassungsmaß.
- Sechskantmaß (Schlüsselweite): 12 mm gemessen über die Nuten für Festziehen mit herkömmlicher Schraubenschlüssel- oder Ringschlüssel.
- Länge: 22,7 mm Gesamtlänge.
- Flare-Form: E / F — ausgelegt zum Passgenauigkeiten mit Flare-Geometrien, die in Unionsverbindungen verwendet werden; Passform hängt von der Sitztiefe der Fittings und dem konischen Winkel ab.
Materialien und Eigenschaften
Die Bauteile bestehen typischerweise aus korrosionsbeständigem Metall, geeignet für hydraulische Umgebungen (z. B. Öl- und Bremsflüssigkeiten). Quick Brake fertigt Fittings und Zubehör aus Materialien wie eloxiertem Stahl oder Edelstahl, je nach Variante; dies gewährleistet mechanische Festigkeit und Korrosionsbeständigkeit unter normalen Betriebsbedingungen. Die Abmessungen (Schlüsselweite 12 mm und Gesamtlänge 22,7 mm) ermöglichen Kompatibilität mit Standardwerkzeugen und Installationsroutinen in Werkstätten.
Technische Anwendung und Kompatibilität
- Geeignet für Brems-, Kupplungs- und andere Hydrauliksysteme, in denen 7/16"-24 UNF-Gewinde und Flare E/F verwendet werden.
- Verwenden Sie mit passenden Unions- oder Flare-Fittings; Messungen von Sitzen und Flare-Winkel vor der Montage prüfen, um Dichtheit sicherzustellen.
- Nicht für Systeme mit Hochdruckgasen vorgesehen, ohne Prüfung der Materialeigenschaften und Druckklassifikation.
Montage und Wartung
- Reinigen Sie den Sitzflächennbereich und die Flare-Oberflächen vor der Montage, um Fremdkörper zwischen den Flächen zu vermeiden.
- Anziehmoment entsprechend den Anweisungen des Herstellers für das jeweilige Fitting mit geeignetem Drehmomentwerkzeug; Überdrehen kann Gewinde oder Sitzfläche beschädigen.
- Bei Austausch eines bestehenden Stopfens das Gewinde auf Beschädigungen prüfen und reinigen, vor erneuter Montage. Stopfen bei sichtbarer Deformation oder Korrosion austauschen.
Identifikation: Dieses Teil wird unter der Marke Quick Brake verkauft und kann über die Herstellernummer MPN 442.18.82 sowie GTIN 5706021217001 nachverfolgt werden. Verwenden Sie diese Nummern bei Anfragen zur Ersatzteilanpassung oder bei Bestellungen, um die korrekte Variante sicherzustellen (Material-/Oberflächenbehandlung können variieren).
Hinweis: Wird als einzelner Schraubstopfen für Montage in passenden Unions- oder Flare-Fittings geliefert. Prüfen Sie vor der Montage stets die Kompatibilität mit bestehenden Fittings.
