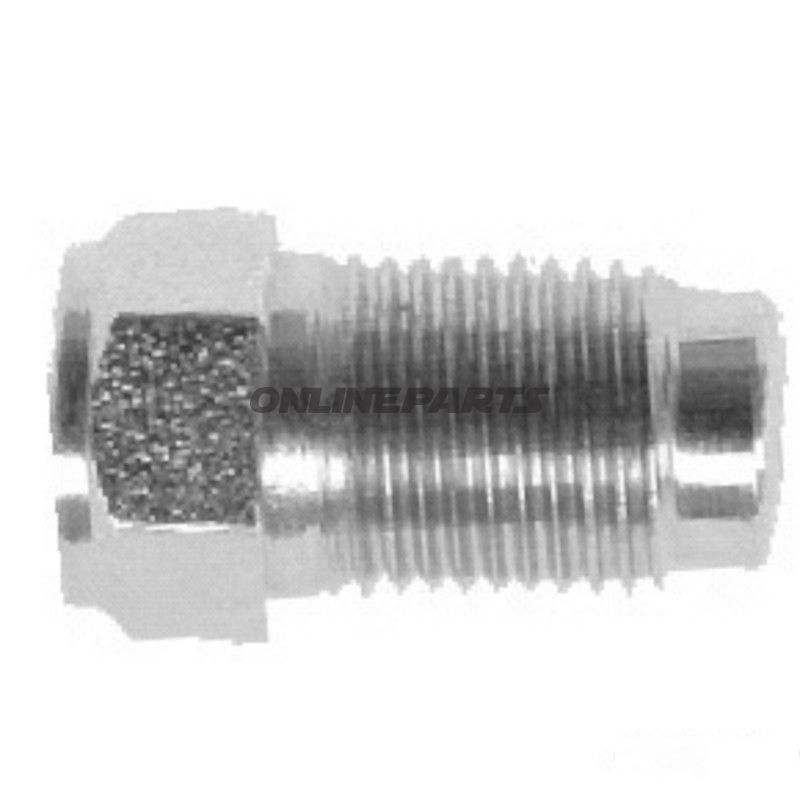

UEBERWURFSCHR MQ 7/16X24 DM 5.0 BOERD E/F

Schraubzwinge / O-Ring-Verbindung für Bremsrohr – 7/16"‑24 UNF, Bohrung 5,0 mm (E/F Flare)

Produktübersicht: Dies ist eine Schraub-/Verbindungsendstelle, die für hydraulische Bremssysteme und andere Hochdruck-Rohrverbindungen verwendet wird, die 7/16"‑24 UNF-Gewinde und eine 5,0 mm Rohrbohrung mit E/F-Flare‑Profil nutzen. Das Produkt wird unter der Marke Quick Brake verkauft und ist mit MPN 442.18.80 und GTIN 5706021216998 gekennzeichnet.

Funktion und Verwendung:

• Arbeitet als Verbindung (Union) zwischen Bremschlauch/Rohr und Anschlüssen in hydraulischen Kreisläufen, bei denen ein UNF-Gewinde und eine Flare-Dichtung erforderlich sind.
• Die E/F‑Flare‑Form kennzeichnet die Flarenut/Spitzprofil, das eine Abdichtung gegenüber der Gegenfläche bei korrekter Montage und Anzugmoment sicherstellt.
• Geeignet für Reparatur oder Austausch von Endstellen an Bremsleitungen, Rohrenden oder Anschlüssen in Fahrzeugbremskreisen.

Dimensionen und mechanische Daten:

• Gewinde: 7/16"‑24 UNF (feines Gewinde, gängig in Brems- und Hydraulikkomponenten).
• Bohrung/Innendurchmesser: 5,0 mm — geeignet für Rohr-/Schlauchenden mit entsprechendem Innenkanal.
• Abstand über den Flächen (Across Flats): ca. 12 mm — gibt die benötigte Schraubenschlüsselbreite für die Montage an.
• Gesamtlänge: ca. 22,7 mm.
• Flare‑Profil: E/F — angepasst an die Flankenkontakte und Konusprofile, die in relevanten Anschlüssen vorkommen.

Werkstoffwahl und Eigenschaften:

• Die Komponente ist darauf ausgelegt, den mechanischen und korrosiven Anforderungen in Bremssystemen standzuhalten; das Material ist typischerweise eine Legierung oder Messing mit Oberflächenbehandlung zum Korrosionsschutz (auf Haltbarkeit ausgelegt, ohne unnötige Markierungen).
• Oberflächenbehandlung und Toleranzen sind so gewählt, um eine wiederholte Dichtung sowie Widerstand gegen Vibrationen und Druckwechsel im hydraulischen Kreislauf des Fahrzeugs zu gewährleisten.
• Gewinde- und Flare‑Oberflächen sind bearbeitet, um eine korrekte Packung zu erreichen und das Risiko von Leckagen bei korrekter Installation zu minimieren.

Kompatibilität und Montagehinweise:

• Vergleichen Sie stets die Flare‑Profilierung (E oder F) an beiden Verbindungsflächen vor der Montage. Falsches Profil kann zu fehlender Dichtung führen.
• Prüfen Sie, dass die äußeren/inneren Abmessungen des Rohrs zu der 5,0 mm Bohrung in dieser Union passen und dass das Gewinde 7/16"‑24 UNF zum Gegenstück passt.
• Verwenden Sie das richtige Drehmoment und Werkzeug an den Schlüsselplatten (12 mm), um Verformungen der Flare‑Oberfläche oder Beschädigungen am Gewinde zu vermeiden.
• Beim Wiederverwenden von Steckverbindern Oberflächen auf Brandmarken, Verformungen oder Korrosion prüfen, da diese die Dichtfähigkeit beeinträchtigen können.

Identifikation: Das Produkt wird von Quick Brake vermarktet und kann anhand der Herstellernummer (MPN) 442.18.80 identifiziert werden. GTIN 5706021216998 kann zur eindeutigen Abfrage und Lagerverwaltung verwendet werden.

Hinweise für Fachleute: Die Beschreibung konzentriert sich auf Abmessungen und mechanische Eigenschaften, damit Techniker den Austausch oder die Kompatibilität bewerten können. Von der Angabe von Verpackungsmengen bei Bestellungen absehen; die Lieferantendetails bei der Beschaffung prüfen.
