Schraube für Bremsschlauch (Union-Schraube) 7/16"‑20 UNF, Bohrung 5,0 mm — für Renault / Rover / Talbot

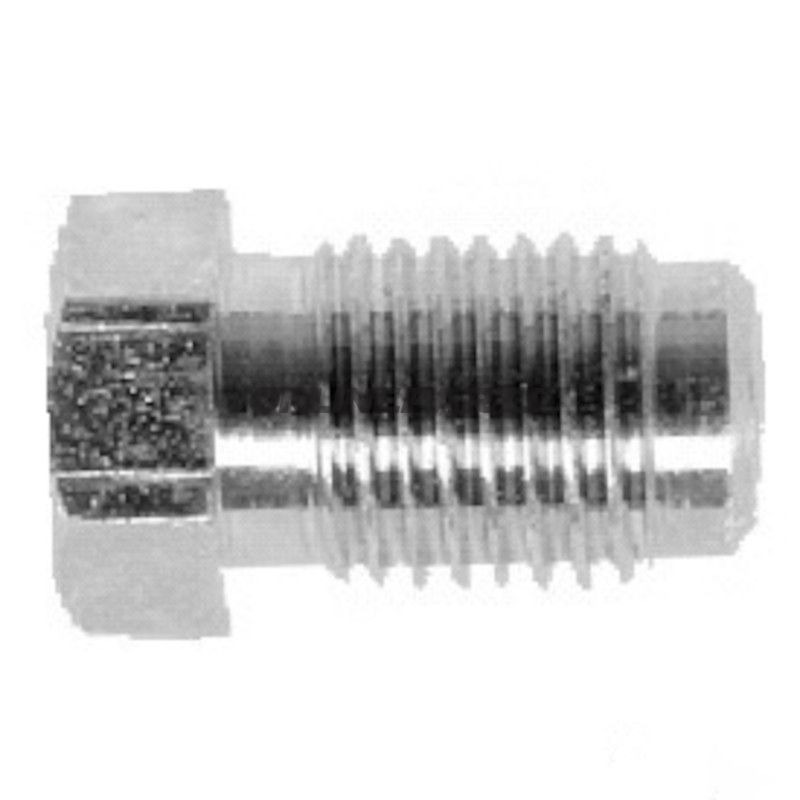

Produkt: MQ 7/16X20 DM 5.0 Flamme E (OJD Union-Schraube) von Quick Brake. Identifikation: MPN 442.18.78, GTIN 5706021217049.
Diese Schraube ist eine sogenannte Union- oder Flanschschraube, die in angetriebenen Hydraulik- und Bremsverbindungen verwendet wird, bei denen ein Rohr oder eine Flanschverbindung gegen eine konische oder geflanschte Oberfläche gepresst wird, um eine dichte Verbindung zu bilden. In der Praxis wird sie verwendet, um das Flare‑ Bremsschlauch gegen Verbindungen zu sichern und abzudichten, z. B. an Renault-, Rover- und Talbot-Modellen, bei denen Gewinde- und Flaredurchmesser mit den Originalkomponenten übereinstimmen.
- Gewinde: 7/16"‑20 UNF (feines Gewinde, amerikanischer Standard).
- Bohr-/Rohrdurchmesser: 5,0 mm — passend für Rohre mit innen-/außenseitig passenden Flare zu dieser Dimension.
- Flare‑Form: E / F (Typangabe für Flare-Winkel und Dichtungsart).
- Maße: Länge 17,0 mm, Schlüsselweite ca. 13 mm.
Material und Eigenschaften
Der Schraubenhersteller Quick Brake gibt im Datensatz kein genaues Material in Klartext an, aber Union-Schrauben für Hydraulik und Bremsen werden typischerweise aus Stahl mit Oberflächenbehandlung (Galvanisierung oder anderer Korrosionsschutz) hergestellt, um Feuchtigkeit und Salzbelastung zu widerstehen. Die verwendete Geometrie (geflachte Kontaktfläche) ist darauf ausgelegt, eine mechanische Dichtung gegen ein konisches oder geflanshtes Rohrende statt einer reinen Dichtfläche zu erreichen. Die Anwendung setzt voraus, dass die zu verbindenden Rohre/Fittings ebenfalls aus kompatiblen Materialien bestehen und korrekt vorbereitet (gereinigt, korrekte Flare).
Funktion und Installation
Die Funktion der Union-Schraube besteht darin, eine geflanschte Verbindung gegen eine konische Oberfläche in der Kupplung zu drücken, sodass Hydraulikflüssigkeit verschlossen bleibt. Beim Montieren müssen Gewinde und Fläche frei von Beschädigungen und Schmutz sein; das Drehmoment muss den Herstellerempfehlungen für Brems-/Hydraulikfittings entsprechen, um ein Überdrücken der Flare oder unzureichende Abdichtung zu vermeiden. Der Einsatz einer geeigneten Drehmomentschlüssel und gegebenenfalls die Verwendung neuen Fittingsmaterials wird empfohlen, um Dichtheit und Langzeitstabilität zu gewährleisten.
Kompatibilität
Produktdaten geben eine Eignung für Renault-, Rover- und Talbot-Fahrzeuge an, bei denen 7/16"‑20 UNF Gewinde und 5,0 mm Bohr-/Flarediameter Standard sind. Für Montagepersonen: Prüfen Sie stets die Teilenummer des Fahrzeugs oder messen Sie die vorhandene Schraube und Flare, um eine korrekte Passform sicherzustellen, da es verschiedene Flare-Typen (z. B. SAE J512, DIN oder andere nationale Varianten) und Flare-Varianten (E, F usw.) gibt.
Technische Anmerkungen
- MPN 442.18.78 und GTIN 5706021217049 können zur Validierung gegen Ersatzteilkataloge und Lieferantendaten verwendet werden.
- Flare‑Typangabe E / F sollte mit den Flare-Toleranzen der Rohre übereinstimmen; falscher Flare-Typ kann auch bei korrekter Anzugsfestigkeit zu Leckagen führen.
- Beim Austausch wird empfohlen, das geflanzte Rohrende auf Rauheiten oder Verformungen zu prüfen, da diese die Dichtung beeinträchtigen können.
Fazit
Die Schraube MQ 7/16X20 DM 5.0 Flus E von Quick Brake (MPN 442.18.78, GTIN 5706021217049) ist eine Standard-Union-/Flared-Schraube mit 7/16"‑20 UNF Gewinde und 5,0 mm Bohrung, geeignet für Brems- und Hydraulikverbindungen an ausgewählten Renault-, Rover- und Talbot-Modellen. Sie funktioniert, indem sie ein geflanshtes Rohr gegen eine konische Oberfläche presst, um eine Dichtung zu erreichen; die korrekte Flare‑Typabstimmung und eine sorgfältige Montage sind entscheidend für Funktion und Dichtheit.
