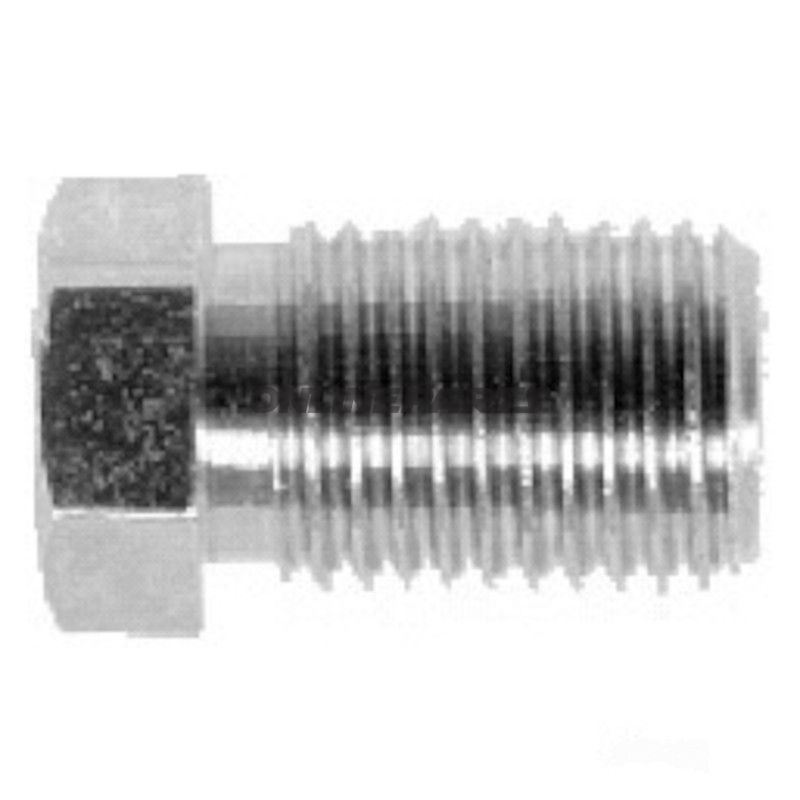

Schraubennut MQ 3/8 x 24 UNF, DM 5,0 mm — OJD-Verbindungsschraube für Brems- und Hydraulikleitungen
Produktübersicht: Diese Schraubennuss von Quick Brake (MPN: 442.18.77, GTIN: 5706021217063) ist eine Union- bzw. Oberteil-Schraube, vorgesehen für den Einsatz in Brems- und Hydrauliksystemen, bei denen ein 3/8" 24 UNF-Gewinde und eine 5,0 mm Bohrung erforderlich sind. Die Flare-Form ist Typ E, was die konkrete Abdichtungsfläche und den Winkel der Flare angibt, der zu entsprechenden Flare an Rohrleitungen und Fittings passt.
- Anwendung: Wird als Verbindung zwischen Rohr/Fittings in Brems- und Hydraulikleitungen bei ausgewählten Fahrzeugen verwendet — unter anderem als geeignet für Peugeot, Talbot und Volvo genannt.
- Gewinde und Abmessungen: Gewinde 3/8" × 24 UNF, Bohrung Ø 5,0 mm, Länge 18,0 mm, Distanz (Schlüssellippe) 10 mm.
- Flare: Flare-Form E (Dichtungsart E) — wichtig beim Austausch, um korrekte Passform und Dichtung gegen das passende Flaredel sicherzustellen.
Funktion und technischer Zusammenhang: Die Schraube fungiert als mechanische und hydraulische Verbindung, indem sie die Flare-Oberflächen zusammenpresst, um eine dichte, vibrationsbeständige Verbindung ohne zusätzliches Dichtmaterial zu erreichen. In Brems- und Hydrauliksystemen ist die korrekte Übereinstimmung von Flare-Typ (hier: E), Gewinde und Bohrungsdurchmesser essenziell, um Leckagen zu vermeiden und die Druckbeständigkeit des Systems zu bewahren.
Material und Eigenschaften: Quick Brake liefert typischerweise Union-Schrauben aus korrosionsbeständigen Legierungen oder Stahl mit geeigneter Oberflächenbehandlung, um den chemischen und mechanischen Einflüssen im Motorraum und während der Fahrt standzuhalten. Die Materialwahl zielt darauf ab, Stärke (gegen hydraulischen Druck), Dimensionsstabilität (für Gewindeeinpassung und Flare-Dichtung) sowie Korrosionsschutz zu kombinieren. Bei der Auswahl einer Ersatzschraube sollte sichergestellt werden, dass Material und Behandlung den Original-Spezifikationen entsprechen, um galvanische Korrosion gegenüber angrenzenden Fittings zu vermeiden.
Kompatibilität und Austausch: Diese Schraube ist für Systeme vorgesehen, die ein 3/8" 24 UNF-Gewinde und eine 5,0 mm Bohrung mit E-Flare vorschreiben. Beim Austausch sollten Sie überprüfen:
- Dass die Flare-Form (E) des bestehenden Fittings übereinstimmt.
- Dass der Durchmesser der Bohrung (5,0 mm) und die Gewindesteigung (3/8" 24 UNF) übereinstimmen.
- Dass die Schlüsselweite 10 mm zu Zugänglichkeit und Drehmoment-Schlüssel beim Montieren passt.
Montagehinweise: Beim Montieren müssen Gewinde- und Dichtflächen sauber und frei von Beschädigungen sein. Verwenden Sie das richtige Drehmoment gemäß den Herstellerangaben, um das Überdrücken der Flare oder eine falsche Spannung zu vermeiden. Verwenden Sie keine Dichtmittel auf Flare-Flächen; der Dichtmechanismus erfolgt durch Metall-auf-M Metallkontakt im Flare-Bereich. Wenn Unsicherheit über Material- oder Oberflächen- schutz besteht, wählen Sie ein Ersatzteil, das dem Originalbauteil für Brems- und Hydraulik-Anwendungen entspricht.
Identifikation: Die Marke Quick Brake, Artikelnummer (MPN) 442.18.77 und GTIN 5706021217063 kennzeichnen eine standardisierte Ersatzteilreferenz, die hilft, das richtige Bauteil für die genannten Fahrzeuge und die Aftermarket-Technikdokumentation zu finden.
Hinweis: Die Angaben zur Fahrzeugkompatibilität (Peugeot, Talbot, Volvo) dienen als Richtwert; immer mit der Fahrzeug-Teilenummer oder technischer Dokumentation vor Bestellung und Montage abgleichen.
