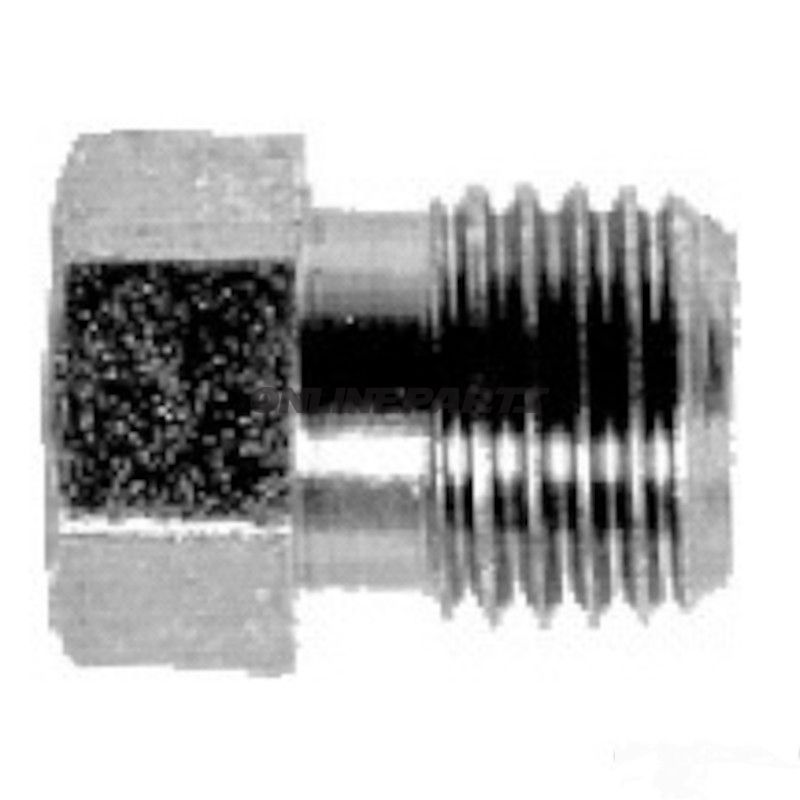

Schaftstopfen für Brems-/Hydraulikverbindung 3/8"-24 UNF mit Bohrloch Ø5,0 mm
Produkt: Schaftstopfen MQ 3/8X24 DM 5.0 BOERD FOR von Quick Brake. GTIN: 5706021216813. Hersteller-Artikelnummer (MPN): 442.18.76.
Dies ist ein Schaftstopfen für den Einsatz in Brems- und Hydrauliksystemen, bei denen eine OJD-/Union-Schweißung oder -Verbindung einen Absperrschraube mit 3/8"-24 UNF-Gewinde und eingebautem Bohrloch erfordert. Das Produkt richtet sich an Monteure und Fachleute, die mit europäischen und amerikanischen Fahrzeugen arbeiten, einschließlich bestimmter Volvo-Modelle und amerikanischer Autos, bei denen dieser Gewinde-Standard und Bohrdurchmesser verwendet werden.
- Funktion: Die Schaftstopfen verschließt oder blockiert eine Verbindung mit 3/8"-24 UNF-Gewinde und ermöglicht gleichzeitig ein präzises Bohrloch von Ø 5,0 mm für beispielsweise Banjo-Verbindungen, Messleitungen oder Entlüftunganordnungen. Sie erlaubt eine kontrollierte Passage oder Absperrung abhängig von der Systemkonfiguration.
- Gewinde: 3/8"‑24 UNF (feingewindeig, typischerweise für Hydraulik-/Bremsanwendungen in nordamerikanischen und einigen europäischen Kontexten).
- Bohrloch: Ø 5,0 mm — präzisierte Dimension für Banjo-/Durchführung oder Vorbohrung für Fittings.
- Maße: Querschnitt (Schlitzbreite): 10 mm; Gesamtlänge: 14,4 mm.
- Anwendungsbereich: Passt in Systeme, in denen eine MQ-/Union-typ Schraube verwendet wird. Angaben des Herstellers deuten auf Kompatibilität mit Volvo- und bestimmten amerikanischen Fahrzeugen hin; Vergleichen Sie vor dem Einbau stets mit der Teilenummer des Fahrzeugs oder den Toleranzen.
Material und Eigenschaften
Quick Brake liefert Komponenten für Brems- und Hydrauliksysteme mit Fokus auf Korrosionsbeständigkeit und dimensionale Präzision. Dieser Schaftstopfen wird typischerweise aus Stahl mit Oberflächenbehandlung (z. B. Verchromung oder Zink/Konversionsbeschichtung) hergestellt, um Haltbarkeit und Beständigkeit gegen Flüssigkeiten und Witterung zu gewährleisten. Das Bohrloch ist maschinell bearbeitet, um eine enge Toleranzsteuerung zu erreichen, die bei Montagen in hydraulischen Kreisläufen erforderlich ist.
Montage- und Funktionshinweise
- Bei der Montage Gewinde von Schmutz und Rost reinigen — geeignete Gewindepaste oder Dichtmethode verwenden, falls erforderlich, jedoch kein Material verwenden, das Bremsflüssigkeit verunreinigen könnte.
- Für das korrekte Anzugsmoment sorgen, um Beschädigungen am Gewinde oder Verformungen der Dichtfläche des Bohrlochs zu vermeiden. Die Momentangaben des Fahrzeugherstellers beachten, wenn relevant.
- Prüfen, ob der Bohrloch-Durchmesser und die Position mit der Banjo- oder Fittingspezifikation übereinstimmen, durch die die Stopfenplatte geführt wird.
Kompatibilität und Identifikation
Das Quick Brake-Teilenummer 442.18.76 und GTIN 5706021216813 dienen der eindeutigen Identifikation bei Bestellung und beim Vergleichen mit Ersatzteilkatalogen. Aufgrund von Fertigungsspezifikationsabweichungen wird empfohlen, Maße (Gewindetyp, Bohrdurchmesser, Schlüsselweite und Länge) mit dem vorhandenen Teil oder dem Fahrzeughandbuch zu vergleichen, bevor der Austausch erfolgt.
Hinweis: Produkttextinformationen stammen von den Herstellerangaben. Falls Unsicherheit bezüglich der Eignung für ein bestimmtes Modell oder eine Anwendung besteht, Messungen und visueller Abgleich durchführen oder technischen Support bei Quick Brake kontaktieren.
