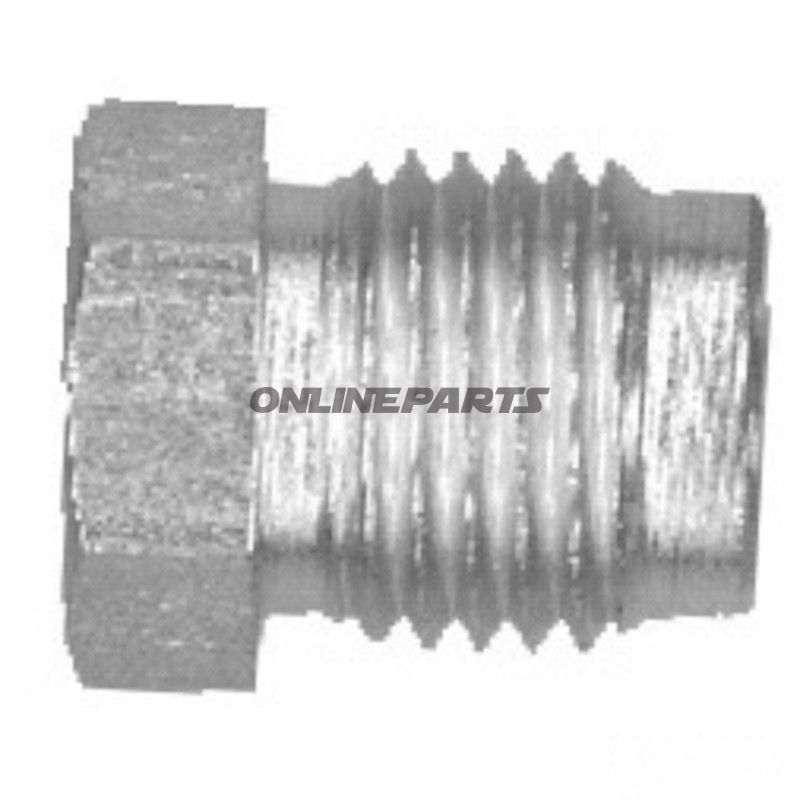

Schnopfwelle für OJD-Verbindung, Gewinde 1/2"-20 UNF, Bohrung 6,2 mm (Flare E/F)
Produkt: Schraubstopper MQ 1/2X20 DM 6.2 BOERD E/F von Quick Brake. GTIN: 5706021217032. Markenname/MPN: Quick Brake, 442.18.74.
Diese Schraubstopper ist für Verbindungen in hydraulischen Systemen und OJD-Verbindungen vorgesehen, bei denen eine 1/2"-20 UNF-Gewindeverbindung eine Flare-Verbindung in E- oder F-Formabdichten muss. Sie wird typischerweise in Bremssystemen und anderen Hochdruckschlauchinstallationen an Motorrädern und leichten Fahrzeugen verwendet, wo präzige Bohrung und korrekte Flare-Geometrie für Dichtheit und mechanische Sicherheit erforderlich sind.
- Gewinde: 1/2"-20 UNF (feines Gewinde, amerikanischer Standard), für direkte Montage in entsprechendes Innengewinde.
- Bohrung: 6,2 mm – angepasst an Rohr-/Leitungsdurchmesser, der diese Bohröffnung für korrekten Fluss und Passform erfordert.
- Maße (Schlüsselsitzbreite): 13 mm – gibt die Größe für die Montage mit Schraubenschlüssel oder Oberteil an.
- Länge: 17,0 mm – Gesamtlänge gemessen vom Gewindeanfang bis zum Ende, relevant bei der Einschraubtiefe.
- Flare‑Form: E / F – angepasst an die beiden gängigen Flare-Konfigurationen, die in Rohrscheiben und Anschlüssen verwendet werden.
Material und Eigenschaften
Die Komponente wird von Quick Brake geliefert und mit Fokus auf mechanische Genauigkeit und dimensionsstabilität gefertigt. Das Material ist so konzipiert, dass es Korrosion widersteht und die Belastungen in hydraulischen Kreisläufen trägt; Oberflächenbehandlung und Legierungsszusammensetzung sichern Beständigkeit gegen Flüssigkeiten und Temperatureinflüsse. Gewindetoleranz und Bohrpräzision sind wichtig, um Leckagen bei hohem Druck zu vermeiden; dieses Produkt wird gefertigt, um solche Anforderungen innerhalb der relevanten Komponenten-kategorie zu erfüllen.
Funktioneller Zweck
Die Schraubstopper wird verwendet, um eine offene Fitting-Verbindung abzudichten oder eine Port in Hydraulikleitungen zu blockieren, z. B. bei Wartungsarbeiten, Diagnosen oder permanenten Montagepunkten, bei denen eine Flare-Verbinding nicht mehr offen sein soll. Sie gewährleistet eine mechanische Dichtung durch korrekte Vorspannung gegen die Flare, wobei Bohrdurchmesser und Gewinde-Kompatibilität entscheidend für Dichtheit und Druckbeständigkeit sind.
Kompatibilität und Anwendung
- Passt zu Fittings und Unionen mit 1/2"-20 UNF Innengewinde und Flare-Sitz für E- oder F-Form.
- Geeignet für Bremssysteme, hydraulische Kreisläufe und Rohrinstallationen an Motorrädern und leichten Fahrzeugen, bei denen diese Abmessung verwendet wird.
- Prüfen Sie immer Gewindetyp, Flaredurchmesser und Einschraubtiefe gegen das Originalgerät oder Bedienungsanleitung vor der Montage.
Montagehinweise
- Die Schraube muss mit dem passenden Drehmoment festgezogen werden, um Dichtheit zu erreichen, ohne die Flare oder das Gewinde zu beschädigen.
- Der Einsatz von Dichtmitteln sollte im Hinblick auf die Kompatibilität des Hydraulikfluids und der Oberflächenbehandlung der Komponente bewertet werden.
- Beim Austausch: Vergleichen Sie Bohrdurchmesser (6,2 mm), Schlüsselsitzbreite (13 mm) und Gesamtlänge (17,0 mm), um eine identische Passform sicherzustellen.
Identifikation: Quick Brake‑Marke und MPN 442.18.74 zusammen mit GTIN 5706021217032 ermöglichen die Verifizierung der Herkunft der Komponente und eine korrekte Ersatzteilzuordnung in Ersatzteilkatalogen.
