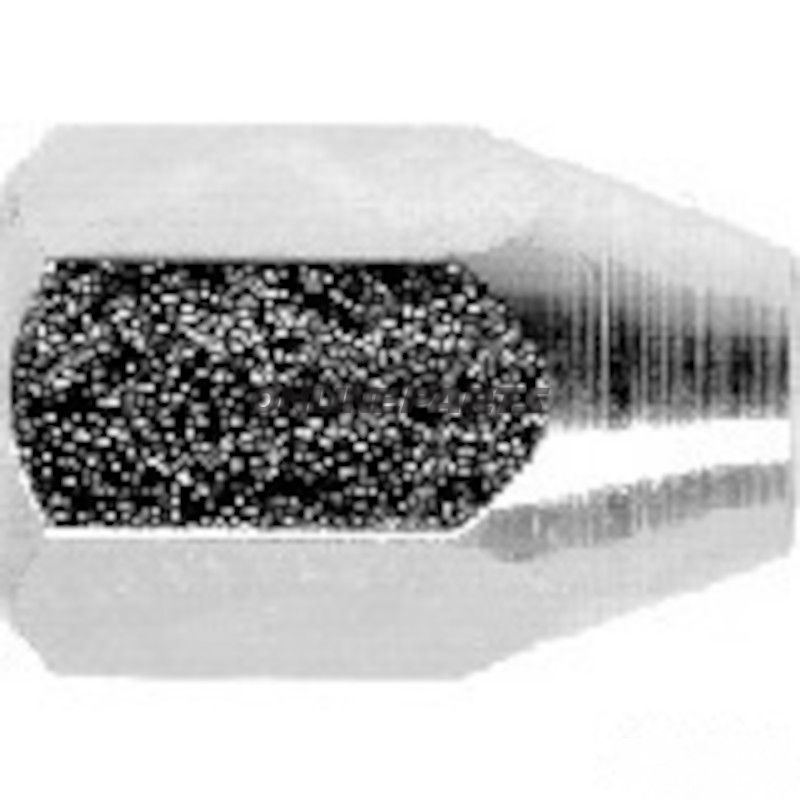

Omløbermøtrik MQ M10 x 1 (DM 5,0, L23) til flared køresystemer
Produkt: omløbermøtrik til bremser eller hydrauliske rørforbindelser. Denne møtrik fra Quick Brake (MPN 442.18.70, GTIN 5706021216806) er udført til forbindelser med M10 x 1‑gevind og en indvendig boring på 5,0 mm samt flare‑type E.
Funktion og anvendelse
- Møtrikken bruges til at forbinde rør eller slanger med flareende ende (E‑type) i bremse- eller hydrauliklinjer, hvor tæthed opnås ved presning/modtryk mellem flaren og fittings.
- Den designede længde (23,0 mm) og tværbredde gør den velegnet til montage i køretøjer, hvor der kræves standard M10 x 1 samlinger.
- Typiske anvendelser omfatter udskiftning eller reparation af originalt monterede forbindelser på blandt andre Alfa Romeo, Citroën, Fiat, Mercedes, Nissan, Opel og SEAT (Som angivet ved kompatibilitetslisten).
Dimensioner og gevind
- Gevind: M10 x 1 (fin gevindtype).
- Indvendig boring (DM): 5,0 mm — svarer til almindelige 5 mm rør/indre diameterer anvendt i serviceafdelinger.
- Længde: 23,0 mm (total længde for møtrikens krop).
- Flareform: E — anvendt på specifikke færdigbearbejdede flares i køretøjsproduktionssammenhænge.
- Tværbredde: angivet som ca. 15 mm målt over flats (nøglevidde), relevant for valg af momentnøgle eller topstørrelse ved montering.
Materiale og egenskaber
Møtrikken leveres af Quick Brake, som typisk benytter korrosionshæmmende stålmaterialer eller legeringer til hydrauliske fittings. Materialevalget er optimeret til mekanisk styrke og modstandsdygtighed over for korrosion i køretøjsmiljøer (salt, fugt, varmecykler). Overfladebehandling kan omfatte galvanisering eller passivering afhængigt af leverandørens specifikationer for at forlænge driftssikkerheden i under-bil‑miljøer.
Monterings- og kompatibilitetsovervejelser
- Kontroller at både rørets flare og den modstående fittingsflade er rene og ubeskadigede før montage for at sikre korrekt tætning.
- Brug korrekt dimensioneret værktøj (nøgle over flats ≈ 15 mm) og anvend anbefalet moment for M10 x 1 fittings for at undgå overstramning eller beskadigelse af flare.
- Kompatibilitet nævnt i produktdata inkluderer flere europæiske mærker: Alfa Romeo, Citroën, Fiat, Mercedes, Nissan, Opel og SEAT. Selv om disse mærker er listet, anbefales det at sammenligne mål (gevind, boring, flare‑type og længde) med den eksisterende originaldel før bestilling.
Identifikation
Produktet identificeres med producenten Quick Brake, reservedelsnummer (MPN) 442.18.70 og global handelsidentifikation GTIN 5706021216806. Benyt disse referencer ved bestilling eller ved søgning i reservedelskataloger for at sikre korrekt del.
Kvalitet og sikkerhed
Som del af et hydraulisk eller bremseaggregat er korrekt montage og brug afgørende for funktion og sikkerhed. Udskift kun med dele, der matcher de tekniske mål og materialspecifikationer. Ved tvivl følg køretøjets værkstedsmanual eller producentens anvisninger.
