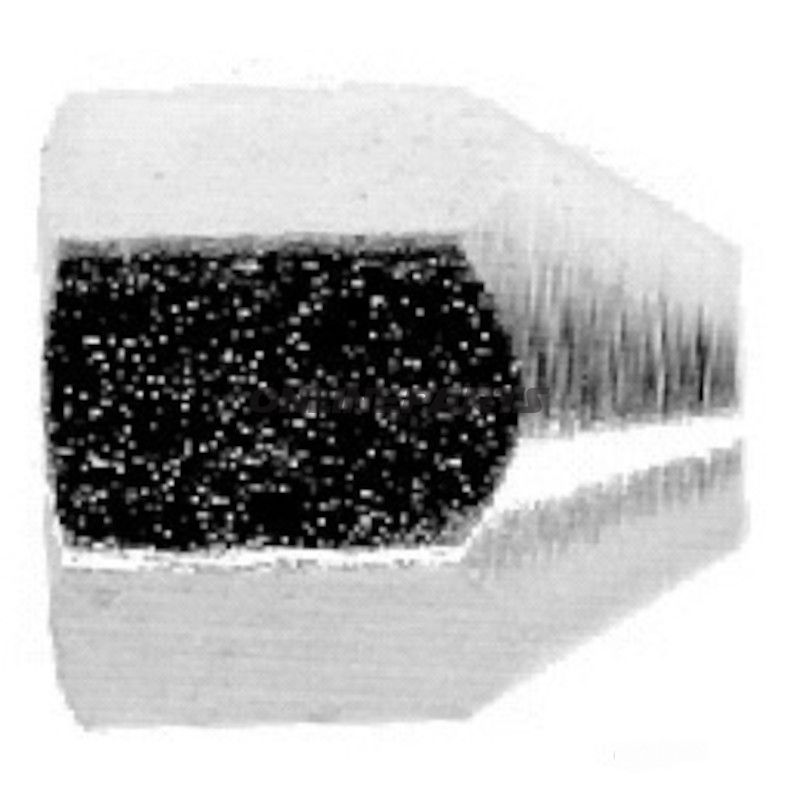

Omløbermøtrik MQ 3/8" x 24 UNF, bore Ø 5,0 mm — flanget, flareform E
Produkttype og anvendelse:
Diese Omløbermøtrik (Union Nut) von Quick Brake, Modellnummer 442.18.67 (GTIN 5706021216790), ist vorgesehen zur Verbindung von Brems- und Hydraulikleitungen mit 3/8" x 24 UNF-Gänge. Die Flanke und die Flareform E bedeuten, dass die Dichtfläche des Teils darauf ausgelegt ist, zu E-Flare-Fittings zu passen, wie sie häufig an älteren britischen und europäischen Fahrzeugen zu finden sind. Das Produkt wird typischerweise verwendet, um Rohre und Fittings in Brems-, Kupplungs- oder Servolenkungs-Systemen zu verbinden, wo eine korrekte Gewindeverstellung und Dichtung erforderlich ist.
Funktion und Arbeitsweise:
Die Omløbermøtrik funktioniert, indem sie sich gegen eine flarende Dichtfläche des Rohrs oder des Konus des Fittings schneidet, wobei die Flanke den Druck um die Verbindung herum verteilt. Wenn die Mutter mit dem korrekten Drehmoment angezogen wird, wird die Kontaktfläche zwischen Flare und Flangepackung komprimiert, wodurch eine Metall-zu-Metall-Dichtung oder eine Dichtung mit einer passenden Dichtscheibe entsteht. Der 3/8" x 24 UNF-Gang sorgt für eine standardisierte Verbindung zu entsprechenden UNF-Gewinde-Fittings.
- Gewinde: 3/8" x 24 UNF
- Bohrdurchmesser (Rörindføringshul): 5,0 mm
- Flareform: E (E-Flare)
- Querschnitt (Schlüsselweite): 14 mm
- Länge: 17,5 mm
- Marke und Identifikation: Quick Brake, MPN 442.18.67, GTIN 5706021216790
Materialwahl und Eigenschaften:
Produkte dieses Typs werden üblicherweise aus korrosionsbeständigen Materialien wie vernickeltem Stahl oder Edelstahl gefertigt, abhängig von den Spezifikationen des Anbieters. Oberflächenbehandlung (zum Beispiel Ver nickeln) reduziert Korrosion in Brems- und Hydraulikumgebungen und verbessert die Verschleißfestigkeit bei wiederholtem Auf- und Abbau. Das Material wird mit Fokus auf dimensionsstabile Eigenschaften unter mechanischer Belastung sowie Beständigkeit gegenüber gängigen Bremsflüssigkeiten ausgewählt.
Kompatibilität und Fahrzeugmodelle:
Nach Herstellerangaben ist diese Omløbermøtrik geeignet für eine Reihe älterer britischer und europäischer Modelle, darunter Bedford, Rover, Saab, Talbot, Vauxhall und Volvo. E-Flare und 3/8" x 24 UNF-Gewinde sind in diesen Anwendungen üblich; der Mechaniker sollte jedoch stets Maße (Bohr Ø 5,0 mm und Länge 17,5 mm sowie Flareform) mit dem konkreten Rohr und Fitting abstimmen, bevor er montiert, um Passform und Dichtung sicherzustellen.
Montierhinweise:
- Prüfen Sie, dass Rohrenden und Dichtfläche sauber und unbeschädigt sind, bevor Sie zusammenbauen.
- Verwenden Sie das korrekte Drehmoment beim Anziehen, um ein Überdrücken der Flare und Beschädigungen am Rohr zu vermeiden. Falls Herstellerangaben zum Drehmoment nicht verfügbar sind, folgen Sie den Empfehlungen für ähnliche UNF-Bremsverbindungen.
- Bei wiederverwendung: vor der Montage auf Verschleiß oder Verformung der Dichtfläche prüfen.
Qualitätssicherung und Identifikation:
Das Produkt wird unter der Quick Brake-Marke vertrieben und ist mit MPN 442.18.67 und GTIN 5706021216790 identifiziert, was eine Abgleichung der Ware mit Ersatzteilkatalogen und Reparaturanleitungen ermöglicht. Für kritische Bremsanwendungen wird empfohlen, Teile zu verwenden, die den Original-Spezifikationen entsprechen oder kompatibel dokumentiert sind.
Hinweis:
Informationen über Materialbearbeitung oder Oberflächenfinish können zwischen Lieferanten variieren; wenden Sie sich an den Lieferanten oder konsultieren Sie das technische Datenblatt, falls spezifische Material- oder Korrosionsbestandsdaten benötigt werden.
