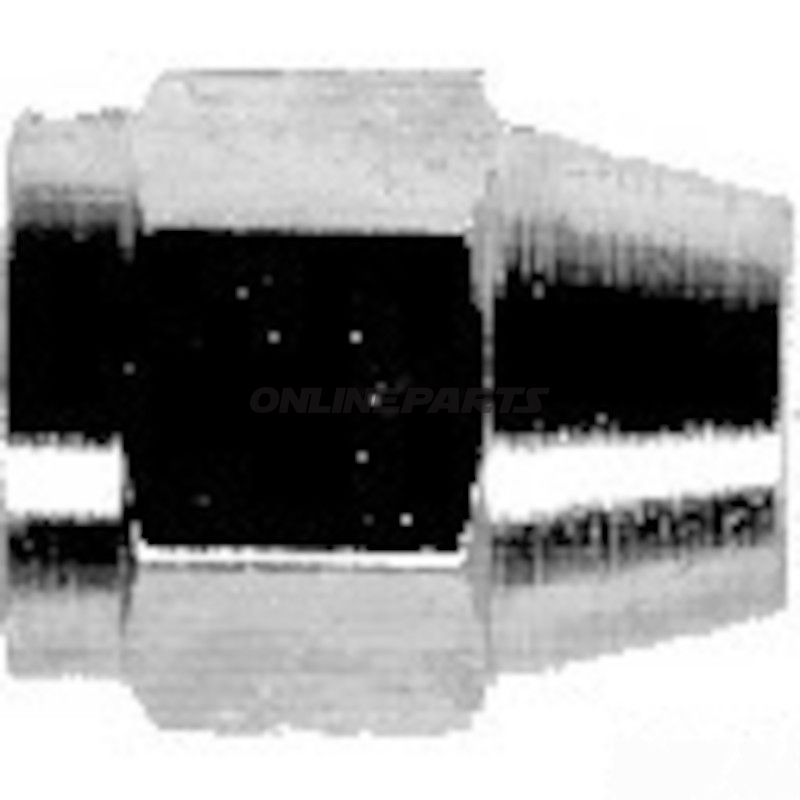

Umlaufmutter 3/8" x 24 UNF, Bohr Ø 5,0 mm, Länge 16 mm — Flansch, ausgestreckte Form E
Produktübersicht: Diese Umlaufmutter von Quick Brake (MPN 442.18.66, GTIN 5706021216820) ist eine Gewindeverbindung, die für Umlauffittings mit 3/8" x 24 UNF-Gewinde vorgesehen ist. Sie wird typischerweise in hydraulischen oder mechanischen Rohr- und Schlauchverbindungen an Fahrzeugen verwendet (u. a. geeignet in ausgewählten Volvo-Anwendungen), wo flanschartige Abdichtung und die korrekte Flare-Form erforderlich sind.
Funktion: Die Umlaufmutter fungiert als äußere Sperrmuttern, die einen Flare- oder Flanschverlauf zwischen Rohrleitung und Anschluss zusammenhalten. Wenn die Mutter festgezogen wird, presst sie das zugehörige Flare-Stück oder die Sättung gegen das Gegenstück der Verbindung und erzeugt eine mechanische und dichte Verbindung, die Vibration und Druck in Antriebsstrang- oder Brems-/Hydrauliksystemen widersteht.
- Gewinde: 3/8" x 24 UNF (feines Gewinde standard, gängig in Fahrzeuganwendungen).
- Bohr-/innerer Durchmesser: 5,0 mm — angepasst an Rohr oder vorgesetzte Sättigung für diese Abmessung.
- Länge: 16,0 mm — gibt die gesamte innere/äußere Länge an, relevant für korrekten Gewindeeingriff.
- Stirnmaß über Flach: 12 mm — gibt die Größe der Schraubschlüssel-Flächen für Montage/Demontage an.
- Flare-Form: E — ausgelegt für den entsprechenden Flaredel oder Sättigungprofil.
Material und mechanische Eigenschaften: Quick Brake-Komponenten dieser Art werden typischerweise aus korrosionsbeständigem Stahl oder legiertem Stahl hergestellt, geeignet für dimensionale Stabilität und Verschleißfestigkeit bei mechanischer Belastung. Die Materialwahl sorgt für gute mechanische Eigenschaften bei wiederholtem Demontieren und Neu-Montieren und sichert, dass Gewinde und Flächenabdichtung ihre Dichtfähigkeit behalten. Oberflächenbehandlung variiert je nach Lieferantencharge — gängige Behandlungen umfassen Zink- oder Phosphatbeschichtungen zum Schutz gegen Oberflächenkorrosion. (Es wird empfohlen, bei Bestellung die spezifische Oberflächenbehandlung zu prüfen, falls Korrosionsklasse für die Anwendung kritisch ist.)
Kompatibilität und Anwendungsbereiche: Die Mutter eignet sich für Fittings und Umlaufverbindungen mit 3/8" x 24 UNF-Gewinde und einer Bohrprofil von 5,0 mm sowie Flare-Teil in Form E. Sie findet sich häufig in Hydraulik-, Brems- und Kraftstoffsystemen an leichten und schweren Fahrzeugen, einschließlich bestimmter Volvo-Anwendungen, in denen entsprechende Flare-Profil und Abmessungen verwendet werden. Für korrekte Passform müssen sowohl Gewinde, Flare-Typ (E) als auch Bohrmaß mit dem Gegenstück übereinstimmen.
Praktische Montagehinweise:
- Überprüfen Sie, dass der Flare-Winkel und die Sättigungsfläche am Rohr/Gegenstück dem Flare-Typ E vor der Montage entsprechen.
- Verwenden Sie beim Anziehen das korrekte Drehmoment, um eine Überdrehung zu vermeiden, die das Flare-Sitz oder das Gewinde beschädigen könnte.
- Bei wiederholter Demontage: Inspizieren Sie Gewinde und Flächen auf Kratzer oder Verformungen und ersetzen Sie bei sichtbaren Schäden, um die Abdichtung zu erhalten.
- Wenn Korrosionsbeständigkeit in Ihrer Anwendung kritisch ist, geben Sie bei Bestellung die gewünschte Oberflächenbehandlung oder Kompatibilität mit den Materialien des Fahrzeugs an.
Technische Kennzeichnungen: Das Produkt wird unter Quick Brake mit der Herstellernummer (MPN) 442.18.66 und der internationalen GTIN 5706021216820 verkauft. Diese Nummern können verwendet werden, um die Kompatibilität mit Ersatzteillisten oder technischen Datenbanken zu verifizieren.
Abschließende Bemerkung: Diese Beschreibung konzentriert sich auf Abmessungen, Funktion und Materialeigenschaften der Umlaufmutter für 3/8" x 24 UNF-Flare-Verbindungen. Für spezifische Fahrzeuglisten oder Zeichnungen wird empfohlen, MPN/GTIN mit dem Herstellersatzteillkatalog oder technischer Dokumentation vor der Montage zu vergleichen.
