Screw Fitting MQ M12x1,25 (DM 6,5) für Rohrverbindungen — E/F Flare

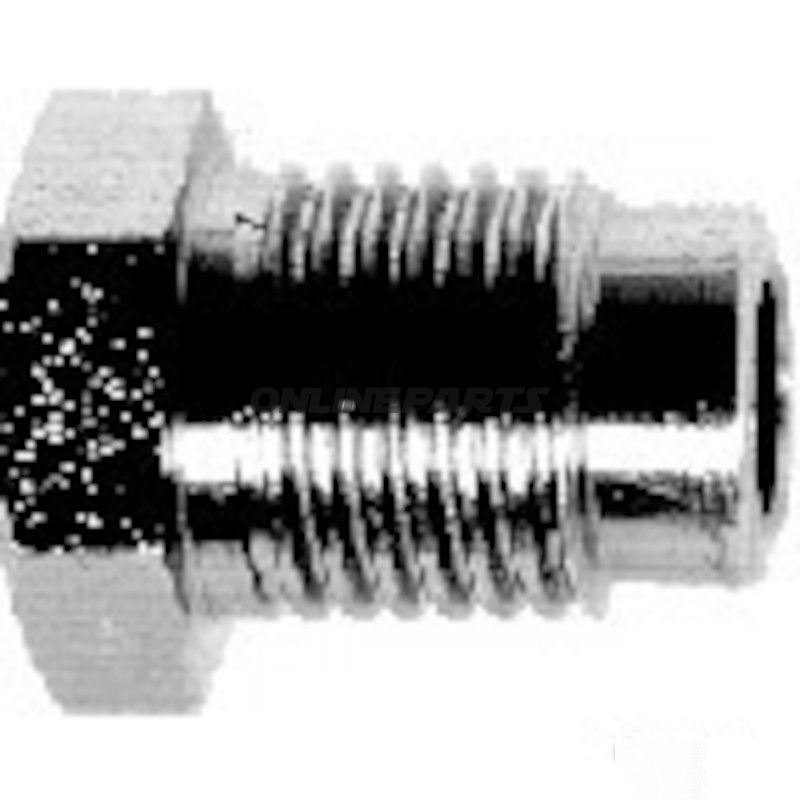

Produktübersicht: Diese Schraubverbindung von Quick Brake (MPN: 442.18.94, GTIN: 5706021216851) ist eine passive mechanische Verbindung, die zum Zusammenfügen von gebogenen oder geflareten Rohren in hydraulischen- oder kraftstoffbezogenen Systemen vorgesehen ist. Sie wird auch als OJD-Union-Schraube bezeichnet und kommt u. a. in älteren Fahrzeugen wie dem Fiat 238 zum Einsatz.
- Gewinde: M12 x 1,25 (symmetrisches, feines Anzugsgewinde)
- Bohrdurchmesser/innere Öffnung: 6,5 mm (geeignet für Rohrleitungen mit entsprechendem Außendurchmesser)
- Flächenübergreifend (Schlüsselweite): 14 mm
- Gesamtlänge: 19,4 mm
- Flare-Profil: Typ E / F (mit entsprechenden geflarten Verbindungen kompatibel)
Funktion und Anwendung: Die Schraubverbindung ist darauf ausgelegt, eine dichte, mechanische Verbindung zwischen einer geflarten Armatur und einer Gewindeverbindung herzustellen. Beim Zusammenbau wird die Flare gegen den Sitz in der Verbindung gedrückt, sodass Flüssigkeits- und Gasströme unter dem spezifizierten Betriebsdruck dicht geführt werden. Die Abmessungen des Produkts und der Gewindetyp machen sie geeignet für ältere Hydraulik- und Kraftstoffinstallationen, in denen M12x1,25-Gewinde und eine 6,5 mm Rohrdimension vorkommen.
Material und Eigenschaften: Quick Brake-Produkte dieser Art werden typischerweise aus korrosionsbeständigem Stahl oder Legierungen hergestellt, die für Hydraulik- und Kraftstoffumgebungen geeignet sind. Die Materialauswahl priorisiert mechanische Festigkeit, präzise Gewindepassung und Widerstand gegen galvanische Korrosion in Metall/Metall-Verbindungen. Oberflächenbehandlung kann zur erhöhten Haltbarkeit und Korrosionsschutz vorkommen; prüfen Sie ggf. Details bei Lieferung oder dem Datenblatt des Herstellers für spezifische Behandlung.
Kompatibilität und Montagehinweise: Dieser Schraubverbinder ist für Fittings mit E/F-Flare-Profil und für Rohre mit ca. 6,5 mm Außendurchmesser vorgesehen. Das Gewinde M12x1,25 ist ein Rechtsgewinde mit feiner Steigung. Immer mit dem richtigen Drehmoment und geeigneter Dichttechnik montieren (falls relevant), um ein Überdrücken der Flare oder Beschädigungen des Gewindes zu vermeiden. Beim Austausch von Komponenten in einem bestehenden System sicherstellen, dass Flare-Profil und Maße genau übereinstimmen, um Undichtigkeiten zu vermeiden.
Praktische Hinweise für die Werkstatt: Die Schlüsselweite von 14 mm passt zu Standard-Maul- und Ratschenaufsätzen. Die Länge von 19,4 mm und der innere Bohrdurchmesser machen das Teil geeignet für präzise Verbindungen in engen oder vorhandenen Installationsräumen, in denen Platz und korrekte Flare-Ausrichtung wichtig sind. Verwenden Sie passende Materialspezifikationen und reinigen Sie Kontaktflächen vor der Montage.
Identifikation: Das Produkt wird unter Quick Brake, MPN 442.18.94, verkauft und kann über GTIN 5706021216851 nachverfolgt werden. Diese Referenzen helfen bei Bestellungen und der Prüfung der Kompatibilität mit Ersatzteillisten für Fahrzeuge wie Fiat 238 und ähnliche Anwendungen.
Sicherheit und Prüfung: Befolgen Sie gültige Serviceprozeduren und Druckprüfungen nach der Montage. Vermeiden Sie die Wiederverwendung stark beschädigter oder verformter Flare-Scheiben und prüfen Sie auf Risse oder Korrosion vor dem Wiedereinbau.
