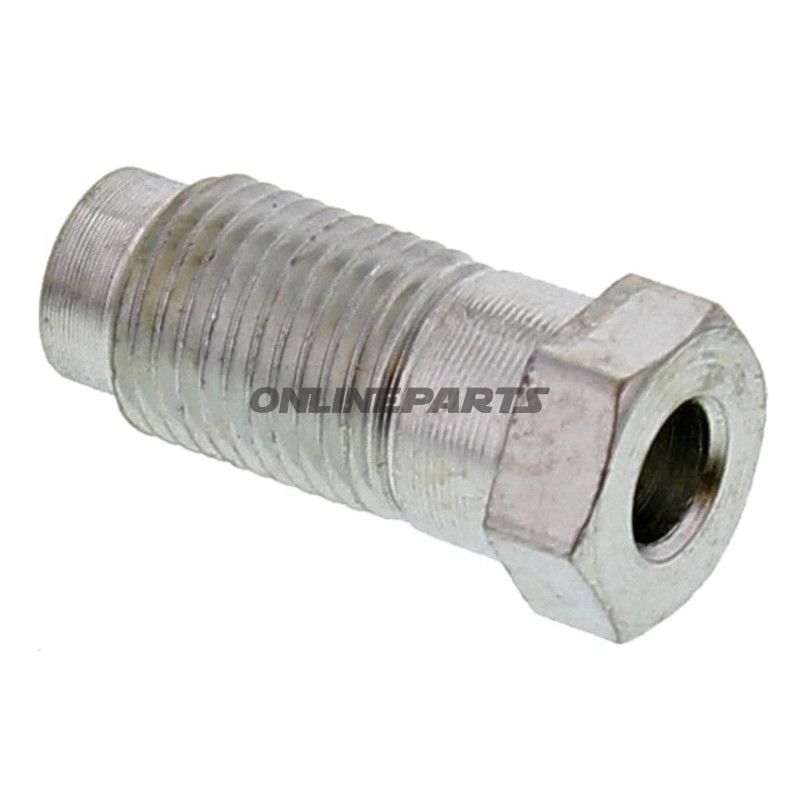

Überwurfschraube M10 X 1 Id Bördel F 5 Mm Mq 4420805

Überwerfreife Schraube M10 x 1 für Bremsleitungen — Flare-Verbindung (F), Ø 5 mm

Diese Überwerfschraube (auch als Overdrück-Schraube oder Schraube/Mutter-Schraube für Bremsrohrverbindungen bekannt) ist zum Verbinden von Bremsleitungen und Rohren mit Flare-Verbindung (Bördel) vorgesehen. Das Produkt wird unter der Marke ATE geliefert und identifiziert durch die Herstellerartikelnummer (MPN) 442.10.95 sowie GTIN 4006633060554. Die verwendete Geometrie und Abmessungen machen sie geeignet für Anwendungen, bei denen M10 x 1 Gewinde und eine Innenbohrung von 5 mm erforderlich sind — beispielsweise bei bestimmten Hyundai-Fahrzeugen.

Funktion und Anwendung

• Schafft eine dichte, mechanische Verbindung zwischen Bremsrohr und Bauteilen durch Verwendung eines Flare (Bördel) röhrensystems.
• Entworfen für Systeme, bei denen ein metrisches M10 x 1 Gewinde Standard für Überwerksverbindungen ist.
• In der Regel bei Austausch oder Reparatur von Bremssystemen verwendet, bei dem die Originalgeometrie für korrekte Abdichtung und Festigkeit angepasst werden muss.

Materialien und Eigenschaften

• Hergestellt aus korrosionsbeständigem Metall geeignet für hydraulische Bremsleitungen und Hydraulikleitungen. Die Materialwahl sorgt für mechanische Festigkeit und Korrosionsbeständigkeit unter normalen Betriebsbedingungen.
• Oberflächenbehandlung (z. B. Verzinkung oder Ähnliches) wird üblicherweise verwendet, um die Lebensdauer der Komponente in straßen- und umweltbedingten Umgebungen zu verlängern; prüfen Sie bei Bedarf die Spezifikationen des Herstellers.

Technische Daten

• Gewinde: M10 x 1
• Innendurchmesser (ID): 5 mm
• Körperlänge: 13,2 mm
• Gesamtlänge: 24,6 mm
• Schlauch-/Schlüsselweite: 11 mm
• Flare/Bördel-Form: F (konische/Flare-Typ zur Abdichtung am Rohrende)

Kompatibilität und Identifikation

• Als mit bestimmten Hyundai-Modellen kompatibel angegeben — prüfen Sie die Fahrzeugersatzteilnummer oder vergleichen Sie Maße vor der Montage.
• ATE-Marke und MPN 442.10.95 ermöglichen das Auffinden technischer Dokumentation und Ersatzteilinformationen beim Hersteller.
• GTIN 4006633060554 kann zur eindeutigen Identifikation in Lagerverwaltung und Bestellsystemen verwendet werden.

Montage und Hinweise

• Beim Einbau muss die Flare-Verbindung korrekt geformt und frei von Beschädigungen sein; eine falsche oder beschädigte Flare beeinträchtigt die Abdichtung.
• Verwenden Sie das richtige Drehmoment und verwenden Sie den passenden Schraubenschlüssel (11 mm), um Beschädigungen der Abdichtung oder des Gewindes zu vermeiden.
• Verbindungenflächen vor dem Zusammenbau reinigen, um Schmutz und Spreißelschläge zu entfernen, und nach Aufbau des Systemdrucks auf Undichtigkeiten prüfen.

Zusätzliche Informationen

Das Produkt wird vom Hersteller als ATE-Überwerkschraube mit der Artikelnummer 442.10.95 (und GTIN 4006633060554) bezeichnet. Bei Unsicherheit bezüglich der Passform wird empfohlen, die technischen Abmessungen (Gewinde, Bohrung, Längen und Schlüsselgröße) mit dem Originalbauteil oder der Fahrzeug-Ersatzteilliste zu vergleichen.
