Überwurfschraube M10 X 1 Id Bördel F 5 Mm

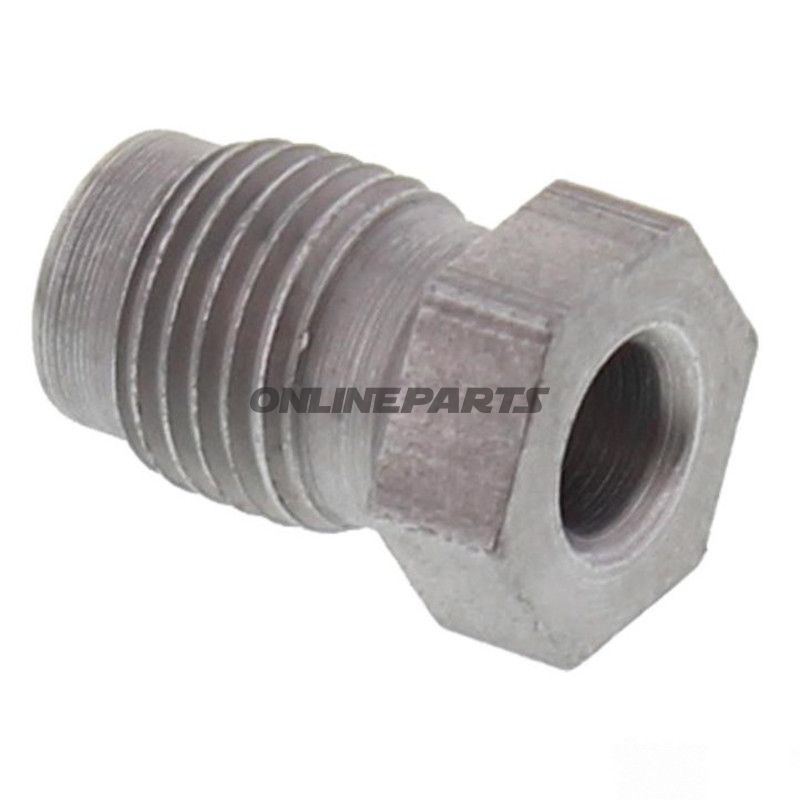

Überwurfsschraube M10 x 1 (Flare) für Brems- und Ölanschlüsse

Diese Überwurfsschraube (Übergangsschraube) mit Gewinde M10 x 1 und Innenbohrung Ø 5 mm wird für Verbindungen an Brems- und Rohrinstallationen verwendet, bei denen eine Flare-Verbindung (Flare-Form F) eine Dichtung zwischen Rohr/Leitung und Fittings sicherstellen soll. Das Produkt wird von ATE geliefert und mit der Herstellernummer (MPN) 442.10.53 und GTIN 4006633312493 identifiziert.

Funktion und Anwendung

• Zweck: Die Schraube wird als Überwurfsschraube/Übergangsstern- zu Befestigung und Abdichtung von Metall- oder Kupferrohren in Fittings an Brems- und Hydrauliksystemen verwendet.
• Dichtung: Die Flare-Form (F) bedeutet, dass das Rohr gegen die Sitzzone im Konus des Fittings gedrückt wird, um eine Metall-zu-Metall-Dichtung zu erzeugen, was bei Brems- und Ölanschlüssen üblich ist.
• Montage: Durch Drehen oder Anziehen mit 11 mm Schraubenschlüssel. Gewindelänge und Gesamtlänge sind so ausgelegt, dass ein korrekter Eingriff in das Fitting erfolgt, ohne überschüssiges Gewinde frei sichtbar zu machen.

Materialien und Eigenschaften

Obwohl im Datenblatt kein spezifisches Material angegeben ist, verwendet ATE typischerweise Stahl oder stahl mit Oberflächenbehandlung für diese Art von Überwurfschrauben, um ausreichende Festigkeit und Korrosionsbeständigkeit in Brems- und Hydraulikumgebungen zu erreichen. Relevante Eigenschaften für Mechaniker:

• Gewindegröße: M10 x 1 – standard äquivalentes Feingewinde, passend zu entsprechenden Fittings.
• Durchbohren: Innenbohrung Ø 5 mm – passt zu Rohrdurchmesser mit 5 mm Außendurchmesser oder entsprechendem innerem Durchflussbedarf.
• Gewindelänge: 9,4 mm – ausgelegt für korrekten Eingriff in das Gegenstück ohne zu kurzes oder zu langes Gewindegang.
• Gesamtlänge: 16,5 mm – schließt die konische Flare-Sitzfläche und das Gewinde ein.
• Schraubenschlusstärke: 11 mm – wichtig für die Werkzeugauswahl bei Montage und Demontage.
• Flareform: F – bezeichnet Standard-Konus für Metall- Flare-Verbindungen.

Kompatibilität und Anwendungstipps

• Für den Einsatz an Bremsleitungen, Ölzuführungsrohren und ähnlichen hydraulischen Systemen vorgesehen, bei denen Flared-Fittings verwendet werden.
• Stets prüfen, dass der äußere Rohrdurchmesser und die Flare-Form der Röhre dem innenliegenden Bohrdurchmesser und der Konusform des Gewindes entsprechen, um Leckagen zu vermeiden.
• Sorgen Sie für korrekte Oberflächenvorbereitung und Reinigung bei der Verbindung und vermeiden Sie die Verwendung von Dichtmitteln, die nicht für Bremssysteme zugelassen sind.
• Verwenden Sie Montage- oder Anzugsanweisungen des Ausrüstungsherstellers, um Über- oder Unterdrehung des Gewindes zu vermeiden.

Identifikation

Dieses Produkt ist mit der Marke ATE, MPN 442.10.53 und GTIN 4006633312493 gekennzeichnet. Diese Codes können beim Einkauf, bei der Identifikation von Ersatzteilen und in der Kommunikation mit Lieferanten verwendet werden, um korrekte Teile für das System sicherzustellen.

Technische Maße (Zusammenfassung)

• Gewinde: M10 x 1
• Innenbohrung: Ø 5 mm
• Gewindelänge: 9,4 mm
• Gesamtlänge: 16,5 mm
• Schraubenschlusstärke: 11 mm
• Flareform: F

Bei Bedarf einer Kompatibilitätsprüfung gegenüber bestimmten Fahrzeugmodellen oder Fittings wird empfohlen, diese technischen Maße mit vorhandenen Teilen zu vergleichen oder technische Zeichnungen von ATE zu konsultieren.
