Überwurfschraube M10 X 1 Id Bördel E 5 Mm Mq 4420348

Überwerkkopfschraube M10 x 1 (flanschverbindung) zu Bremsleitungen

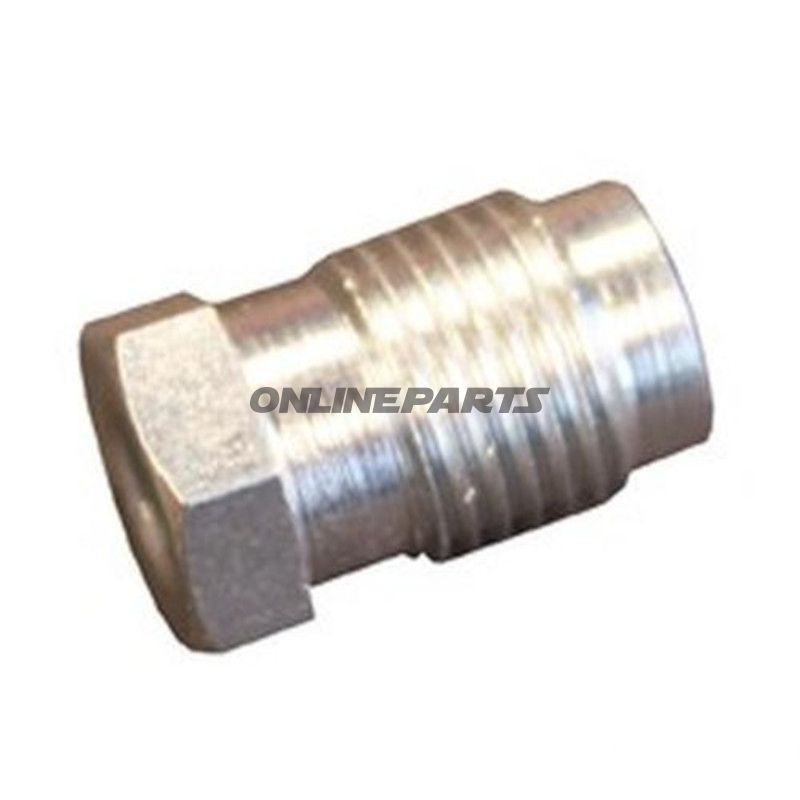

Produktübersicht: Diese Überwerkkopfschraube (auch Überzugschraube oder Schraubmutter) mit Gewinde M10 x 1 und Durchlass Ø 5 mm von ATE (MPN: 442.15.09, GTIN: 4006633060455) ist für das Verbinden von Bremsleitungen und Rohren mit Flansch (Flanschform) E-Profil vorgesehen. Die Gesamtlänge beträgt 16,7 mm und die Schraubengröße ist 10 mm.

Funktion und Anwendung:

• Wird zur mechanischen Verbindung von weichen oder harten Bremsleitungen bei Flanschverbindungen verwendet, wobei eine Überwerkkopfschraube die Flanke gegen eine anschließende Komponente blockiert.
• Gewinde M10 x 1 entspricht dem Standardsystem der metrischen Feingewinde, das häufig in hydraulischen Bremssystemen von Motorrädern und Autos verwendet wird.
• Durchlass von 5 mm ermöglicht das Durchführen von Rohren oder Bremsleitungen mit entsprechendem Innendurchmesser.

Material und Eigenschaften:

• ATE fertigt typischerweise Passstücke aus korrosionsbeständigen Materialien wie Roststahl oder verchromtem Stahl/Legierung; die Materialwahl gewährleistet mechanische Stabilität und Korrosionsbeständigkeit in Brems- und Hydraulikumgebungen. (Spezifische Legierung wird in den Produktdaten nicht angegeben.)
• Flared (Bördelform E) sichert eine dichte, mechanische Abdichtung bei korrekter Montage und Spannung, ohne zusätzliche Dichtungen.
• 10 mm Schlüsselweite ermöglicht eine kompakte Spannfläche, geeignet für enge Montageverhältnisse.

Technische Daten (Zusammenfassung):

• Gewinde: M10 x 1
• Durchlass/innerer Durchmesser: 5 mm
• Gesamtlänge: 16,7 mm
• Schlüsselweite: 10 mm
• Flareform: E
• Hersteller/Marke: ATE (MPN 442.15.09, GTIN 4006633060455)

Kompatibilität und Montagehinweise:

• Passend für Brems- und Hydrauliksysteme, die M10x1-Gewinde und E-Flare verwenden. Prüfen Sie immer den Flare-Typ und die Rohrdimensionen vor dem Austausch, um Undichtigkeiten zu vermeiden.
• Beim Einbau korrektes Moment gemäß den Anweisungen des Herstellers oder der Werkstatt anwenden, um eine optimale Abdichtung zu erzielen, ohne die Flanke oder das Gewinde zu beschädigen.
• Reinigen Sie Gewinde und Flared-Flächen von Schmutz, Skall oder alten Dichtungen vor dem Zusammenbau. Verwenden Sie keine stark haftenden Dichtmittel auf Flared-Verbindungen, sofern nicht ausdrücklich empfohlen.

Hinweise zur Verpackung und Stückzahl: Die Produktdaten nennen eine Verpackungseinheit im deutschen Text, diese kann jedoch je nach Anbieter variieren. Prüfen Sie Bestellinformationen beim Händler für die genaue Liefermenge.

Identifikation: Diese Überwerkkopfschraube ist bei ATE mit der Reservierungsnummer MPN 442.15.09 und GTIN 4006633060455 aufgeführt, was für eine eindeutige Identifikation bei Bestellung oder Suche in Ersatzteilkatalogen verwendet werden kann.
