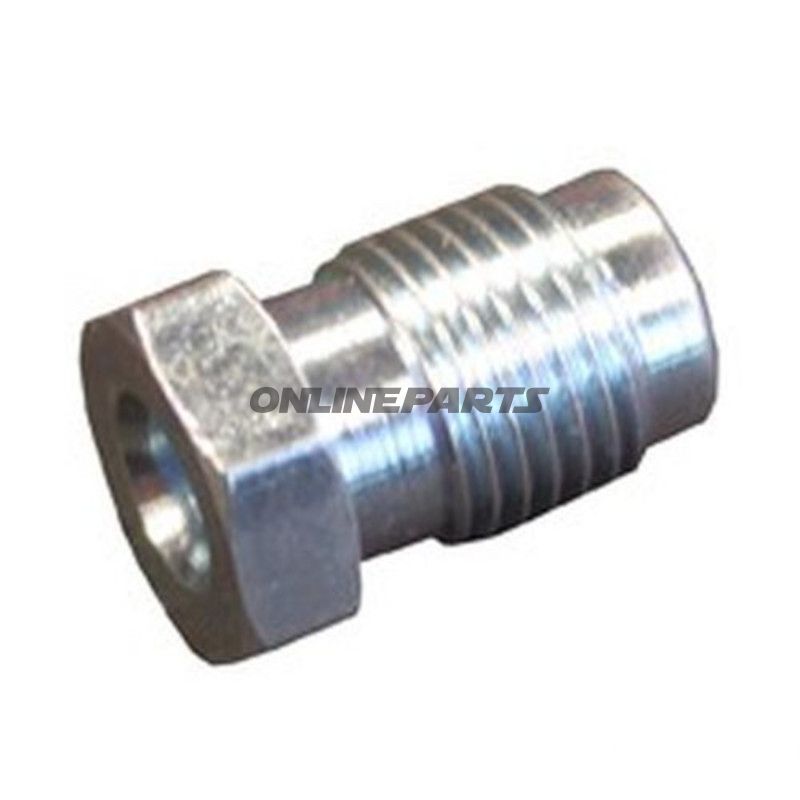

Überwachungsschraube M10x1 (Børdel F) für Bremse- und Rohrverbindungen
Produkt: Überwachungsschraube / Schraubmutter für Bremsleitungen und Rohre mit Innenbohrung. Wird von ATE geliefert (MPN: 442.15.25, GTIN: 4006633060431).
Diese Überwachungsschraube ist für mechanische Befestigung und Abdichtung von Metallrohren und Bremsleitungen in hydraulischen Systemen ausgelegt. Sie kombiniert ein feines Gewinde (M10x1) mit einer Innenbohrung von 5 mm und einer Flanschverbindung in Form F, wodurch sie sich für Standardrohrverbindungen in Fahrzeugbrems- und Hydraulikinstallationen eignet.
- Gewinde: M10 x 1 (feine Gewindesteigung) — ermöglicht präzises Anziehen und Kontrolle über das Zusammenpressen der Biegung/der Børdel.
- Innenbohrung: Ø 5 mm — passt zu Rohren und Bremsleitungen mit entsprechendem Außendurchmesser.
- Gesamtlänge: 16,7 mm — Dimensionen angepasst an gängige Fittings und Platzverhältnisse in Fahrzeugsystemen.
- Schraubenschlüsselweite: 11 mm — verwendbar mit herkömmlicher Ratsche oder Schraubenschlüssel.
- Børdeltyp: F (Flancheform) — bestimmte Form für mechanische Abdichtung beim Pressen/Crimpen des Rohrendes.
Funktion und Anwendung
Die Überwachungsschraube fungiert als äußere Sperrmutternart, die zusammen mit einer passenden aufflareten (Børdel) Endverbindung eine dichte, mechanische Verbindung ohne Dichtungen in vielen Systemen sicherstellt. Beim Anziehen wird das aufgeweitete Rohrende gegen die Dichtung in Verbindung gedrückt, wodurch eine dichte Oberfläche für hydraulische Flüssigkeiten entsteht. Das Produkt ist für den Einsatz in Brems- und anderen niederdrukhydraulischen Leitungen konzipiert, bei denen korrekte Geometrie und Materialfestigkeit entscheidend für Dichtheit und Betriebssicherheit sind.
Materialwahl und Eigenschaften
ATE fertigt typischerweise Überwachungsschrauben aus Materialien, die Korrosionsbeständigkeit und mechanische Belastung in hydraulischen Anwendungen widerstehen; das Material ist gewählt, um notwendige Festigkeit beim Anziehen zu bieten, ohne das Rohrende unnötig zu verformen. Oberflächenbehandlung und Toleranzen des Herstellers gewährleisten Kompatibilität und Haltbarkeit in der Fahrzeugumgebung. Die 11 mm Schlüsselweite und das M10x1-Gewinde sind Standardmaße, was die Handhabung mit üblichem Werkzeugsatz erleichtert.
Kompatibilität und Montage
- Passend für Rohre mit Außendurchmesser, die eine 5 mm Bohrung/Flared Innenmaß erfordern.
- Typischerweise zusammen mit aufgeflauten (børdet) Rohrenden und passendem Sitz in Fittings verwendet. Stellen Sie sicher, dass das Rohrende korrekt für den F-Type-Sitz geformt ist, bevor Sie montieren.
- Anzugsmoment sollte den Vorgaben des Fahrzeug- oder Fittingsherstellers entsprechend erfolgen, um Überdruk oder unzureichende Abdichtung zu vermeiden.
Identifikation
Die Marke ATE ist vom Hersteller angegeben, und MPN 442.15.25 kann zur Überprüfung der Kompatibilität mit Originalteilen oder Ersatzteillisten verwendet werden. GTIN 4006633060431 identifiziert diesen spezifischen Artikel in Lieferanten-/Logistiksystemen.
Hinweise
- Überprüfen Sie stets die Form und Abmessungen der Rohrverbindung (F-Type) beim Austausch, um eine korrekte Abdichtung sicherzustellen.
- Stellen Sie sicher, dass Gewinde und Sitze sauber und unbeschädigt vor der Montage sind.
- Angegebene Maße sind zentrale Abmessungen: Gewinde M10x1, Bohrung 5 mm, Gesamtlänge 16,7 mm und Schraubenschlüsselweite 11 mm.
