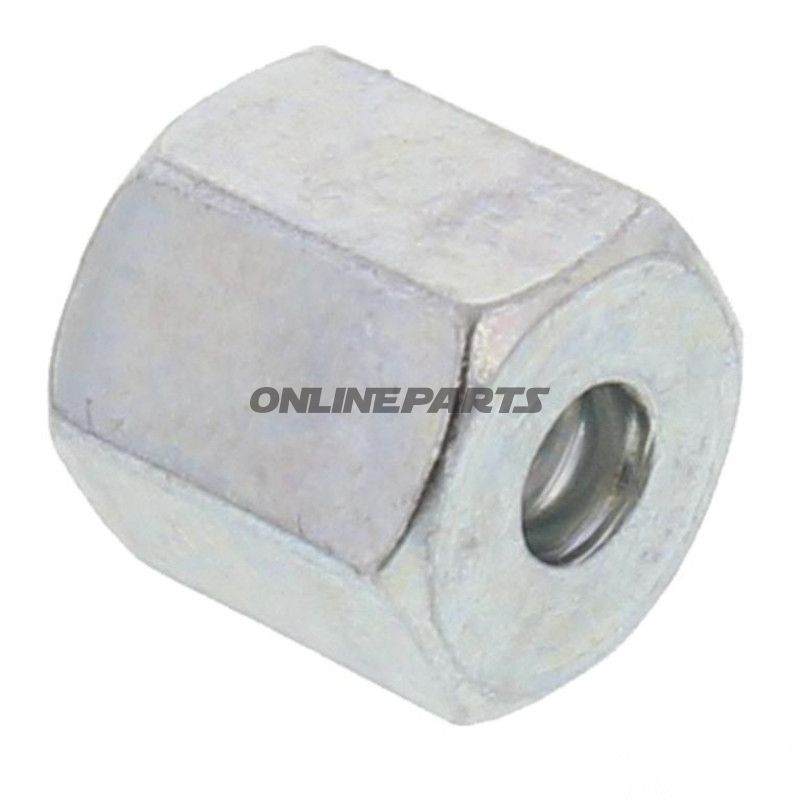

Überwurfmutter M10 X 1 Id Bördel E 5.20 Mm

Überdreh-/Überlaufsicherung M10 x 1 (flanschförmig) am Bremsschlauch, Ø 5,20 mm

Produkt: Überdreh-/Überlaufmutter für Bremssysteme. Dies ist ein ATE-Teil mit der MPN 442.15.33 und GTIN 4006633060615.

Funktion

Die Überdreh-/Verschlussmutter wird zur Montage von Bremsschläuchen und Bremsleitungen an Verbindungen verwendet, wo eine flanschförmige Verbindung mechanisch dicht sein muss. Der Innenbohrdurchmesser von 5,20 mm und das Flankengewinde M10 x 1 gewährleisten eine korrekte Passung zu entsprechenden Rohrdurchmessern und Fittings. Die Flare-Form ist Typ E, was in mehreren europäischen Automarken üblich ist und zu kompatiblen Fittings passt.

Material und Eigenschaften

• Material: Aus Metall gefertigt, geeignet für hydraulische Kreisläufe (typischerweise Messing oder Stahl mit Oberflächenbehandlung je nach ATE-Spezifikation). Die Materialwahl priorisiert Korrosionsbeständigkeit und mechanische Haltbarkeit im Bremssystem.
• Oberfläche: Standard-Oberflächenbehandlung von ATE, um Korrosion zu verhindern und eine langanhaltende Abdichtung unter Vibrations- und Temperatureinwirkung sicherzustellen.
• Abmessungen: Gewinde M10 x 1, InnenbohrØ 5,20 mm, Länge 14 mm, Schraubenschlüsselweite 14 mm.

Kompatibilität und Anwendung

• Geeignet für die Montage an Bremsschläuchen bei einer Reihe europäischer Pkw-Hersteller: Alfa Romeo, Audi, Citroën, Fiat, Ford, Opel, Peugeot, Renault, Rover, Seat, Saab, Volvo und VW.
• Typische Verwendung: Austausch bei Reparaturen oder erneuter Montage von hydraulischen Rohren/Fittings im Bremssystem, bei der korrekter Bohrdurchmesser und Flare-Form entscheidend für die Dichtheit sind.
• Flareform E: Passend zu Fittings und Rohren mit entsprechender E-Flare-Form.

Technische Daten

• Gewinde: M10 x 1
• InnenbohrØ: 5,20 mm
• Länge: 14 mm
• Schlüsselweite: 14 mm
• Flareform: E

Montagehinweise

• Verwenden Sie das korrekte Drehmoment beim Anziehen, um Verformungen der Flare zu vermeiden und Dichtheit sicherzustellen — folgen Sie der Servicemanual Ihres Fahrzeugs oder den ATE-Empfehlungen.
• Prüfen Sie, ob Rohre und Fittings frei von Beschädigungen oder Verschmutzungen sind, bevor Sie die Montage durchführen. Ersetzen Sie die Mutter bei jeder Beschädigung oder Korrosion, die die Dichtheit beeinträchtigen könnte.

Identifikation

Dies ist eine originale ATE-Komponente (Marke: ATE), der Artikel ist unter der Herstellernummer (MPN) 442.15.33 und GTIN 4006633060615 registriert, was zur Verifizierung von Kompatibilität und Rückverfolgbarkeit in Ersatzteilkatalogen verwendet werden kann.
