Transformator für JMP Fox 4000 H – Kontrolle und Stromversorgung für den Lift
Produkt: Transformator von JMP (MPN: 652.40.62). Diese Einheit ist für den Einsatz im Lift JMP Fox 4000 H vorgesehen und liefert die notwendige Niederspannungsversorgung für das Steuersystem des Lifts.
Funktion: Die primäre Aufgabe des Transformators besteht darin, Wechselspannung aus der Netzversorgung in die Spannung und Isolation umzuwandeln, die für die Steuerung und die Sensoren des Lifts benötigt werden. Er sorgt für einen stabilen Betrieb der Steuermodule, Relais und eventueller Signalgeber, damit die Hebevorrichtung korrekt auf Betätigungsbefehle und Sicherheits Signale reagiert.
- Anwendung: Directes Ersatzteil für JMP Fox 4000 H-Hebe-/Lifte, bei dem die ursprüngliche MPN 652.40.62 als kompatibel angegeben ist.

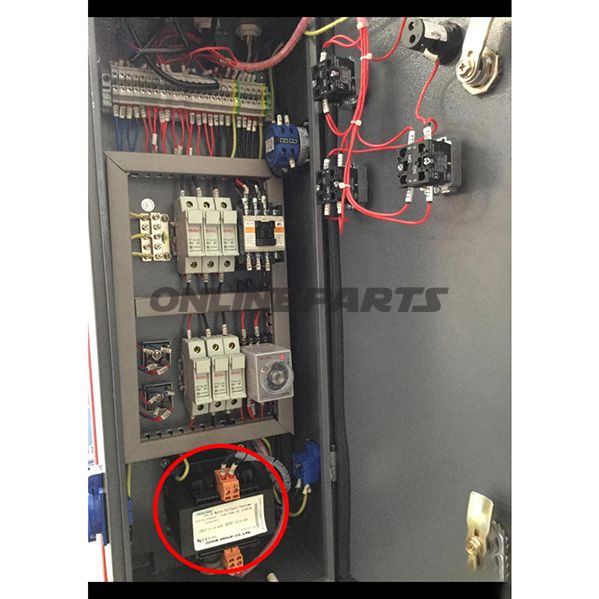

- Montage: Normalerweise am Liftbedienfeld oder Montageschild installiert, mit Anschlussklemmen für primäre (Netz) und sekundäre (Kontroll-) Leitung. Befolgen Sie das Elektroschema des Lift Herstellers bei einem Austausch.
- Maße (LxBxH): 96 x 92 x 102 mm — relevante Abmessungen bei der Planung des Platzes für den Austausch im Kontrollkasten.
Materialauswahl und Eigenschaften: Der Transformator ist mit einem Metall- oder laminierten Eisenkern und isolierten Kupferspulen ausgeführt, wie es in industriellen Transformatoren üblich ist, um eine gute Wärmeableitung und lange Lebensdauer zu erreichen. Der äußere Mantel und Montageflansche bestehen typischerweise aus lackiertem Stahl für mechanischen Schutz und Erdung. Isolationsmaterialien sind ausgewählt, um allgemeine Sicherheits- und Betriebstemperaturanforderungen zu erfüllen; bei Bedarf spezifischer Zertifizierungen wird auf die Dokumentation des Lift Herstellers verwiesen.
Technische Hinweise:
- GTIN ist für diese Artikelnummer (MPN 652.40.62) nicht angegeben. Falls Barcode-Informationen benötigt werden, wenden Sie sich an JMP oder den Lieferanten.
- Beim Austausch des Transformators sicherstellen, dass die Sekundärspannung und die Nennleistung (VA) dem bestehenden Gerät entsprechen — falsche Dimensionierung kann die Steuerung beeinträchtigen oder Bauteile überlasten.
- Prüfen Sie die Anschlussmarkierungen an sowohl primärer als auch sekundärer Seite, bevor Spannung anliegt. Unterbrechen Sie immer die Netzstromversorgung, bevor Sie am Kontrollkasten arbeiten.
- Wenn der Transformator Anzeichen von Überhitzung, Geruch nach Verbrennung oder sichtbare Schäden zeigt, sollte er ausgetauscht werden, statt versucht zu reparieren.
Kompatibilität und Identifizierung: Dieser Transformator ist als Bestandteil des JMP-Lifts Fox 4000 H angegeben und wird durch die Fertigungs-/Teilenummer MPN 652.40.62 identifiziert. Fehlende GTIN bedeutet, dass die Identifikation oft über MPN und die Ersatzteillisten der Maschine erfolgt.
Praktische Hinweise für Mechaniker:
- Vor dem Austausch: Notieren Sie bestehende Anschlüsse und eventuelle Beschriftungen an Kabeln, fotografieren Sie ggf. für eine korrekte Wiederherstellung.
- Bei Unsicherheit bezüglich elektrischer Parameter: Vergleichen Sie mit dem Schaltplan des Herstellers oder kontaktieren Sie JMP-Support, um falsche Spannung oder Fehlverkabelung zu vermeiden.
- Sorgen Sie für ordnungsgemäße Erdung und Befestigung, um Vibrationen und mechanische Belastung zu vermeiden, die Spulen und Klemmen über die Zeit beeinträchtigen können.
Wenn weitere technische Daten gewünscht sind (z. B. Sekundärspannung, Nennleistung in VA, Sicherungstyp oder Anschlusschema), finden Sie diese in der Regel im Ersatzteil- oder Servicedokument des Lifts von JMP, in dem MPN 652.40.62 aufgeführt ist.
