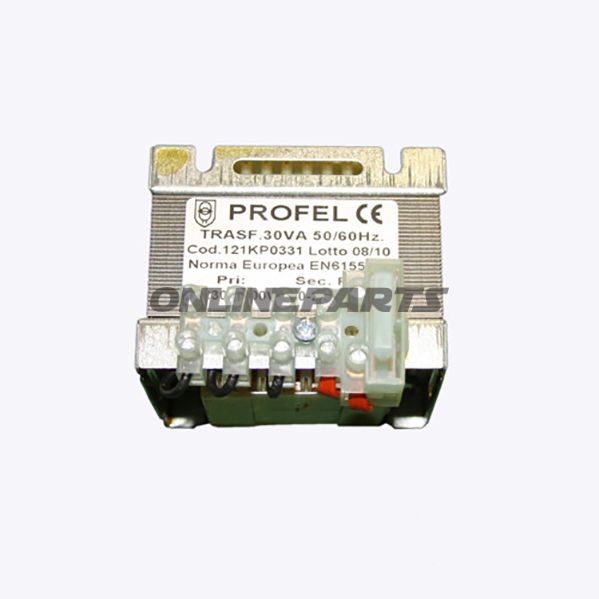

Transformator 30 VA zu 230V→24V (Ravaglioli-Typ, MPN 652.18.50)
Produktfunktion
Dieser Transformator wandelt Netzspannung von 230 V Wechselstrom zu 24 V Wechselstrom mit einer Nennleistung von 30 VA um. Er ist für Anwendungen vorgesehen, bei denen eine niedrigere Sekundärspannung für Steuere circuits, Messinstrumente, Hebezeuge oder anderes Werkstattausrüstung benötigt wird. Die Aufgabe des Transformators besteht darin, eine stabile Spannung bei mäßiger Belastung bereitzustellen und gleichzeitig die Sekundärseite von der Netzseite zu isolieren.
Material und Aufbau
- Kern und Windungen sind in einem Gehäuse aus Stahl (Deutsch: Stahl) wie in den Produktdaten angegeben eingekapselt. Die Stahlausführung sorgt für mechanische Festigkeit und hilft bei der Ableitung der Wärme vom Kern.
- Abmessungen (L × B × H): 71 × 55 × 62 mm. Die kompakten Maße machen den Transformator geeignet für eng belegte Installationen in Schalttafeln oder Maschinenschränken.
- 30 VA-Klassifikation beschreibt die maximale Leistung bei Dauerbetrieb unter angegebenen Temperatur- und Kühlbedingungen; Überlastung sollte vermieden werden, um Überhitzung und verkürzte Lebensdauer zu verhindern.
Elektrische Eigenschaften
- Primärspannung: 230 V (AC)
- Sekundärspannung: 24 V (AC)
- Nennleistung: 30 VA — geeignet für Lasten wie Relais, kleine Motoren, Beleuchtung oder Elektronikplatinen innerhalb dieser Leistungsgrenze.
Praktische Überlegungen für Monteur und Mechaniker
- Prüfen Sie, ob die angegebene 30 VA-Kapazität mit der Gesamtbelastung Ihres Systems übereinstimmt. Bei motorisierten oder induktiven Lasten können Anlaufströme deutlich höher als der Betriebsstrom sein.
- Sorgen Sie für eine ordnungsgemäße Befestigung und Belüftung rund um den Transformator, um Wärmestaus zu vermeiden.
- Beim Austausch: Vergleichen Sie MPN (652.18.50) und die physischen Abmessungen, um die Kompatibilität mit vorhandenen Halterungen oder Gehäusen sicherzustellen.
- Wenn Isolierung oder zusätzlicher Schutz in Ihrer Installation erforderlich ist (z. B. in industriellen Umgebungen), verwenden Sie geeignete Sicherungen, Trennschalter und Schutzmaßnahmen.
Technische Identifikation
Die Modellbezeichnung des Herstellers lautet MPN 652.18.50. In den Daten sind keine GTIN angegeben. Der Name im Quelltext verweist auf Ravaglioli-Typ (TRANSFORMATOR 30VA RAV KPX 337 121KP0331), was bei der Identifikation in Ersatzteillisten oder Servicemanuals helfen kann.
Kompatibilität und Anwendungsbereiche
Typische Anwendungen umfassen die Versorgung von Niederspannungs-Steuerkreisen in Autowerkstätten, Hebebühnen, Prüfständen, Instrumentierung und ähnlicher Ausrüstung, bei der 24 V AC benötigt wird. Die Kompatibilität hängt von Belastungstyp, Anschlussmethode und räumlicher Montage ab; vergleichen Sie immer mit den ursprünglichen Spezifikationen vor der Installation.
Bemerkungen
- Produktdaten geben Material als Stahl und Abmessungen an, enthalten jedoch keine weiteren elektrischen Details wie Isolationsklasse, Wicklungsmodifikationen oder Zulassungen. Wenn solche Informationen kritisch für Ihre Installation sind, prüfen Sie das technische Datenblatt des Lieferanten oder Herstellers.
- Es liegen keine Angaben zur Stückzahl pro Verpackung in den angegebenen Daten vor, um Missverständnisse beim Einkauf zu vermeiden.
