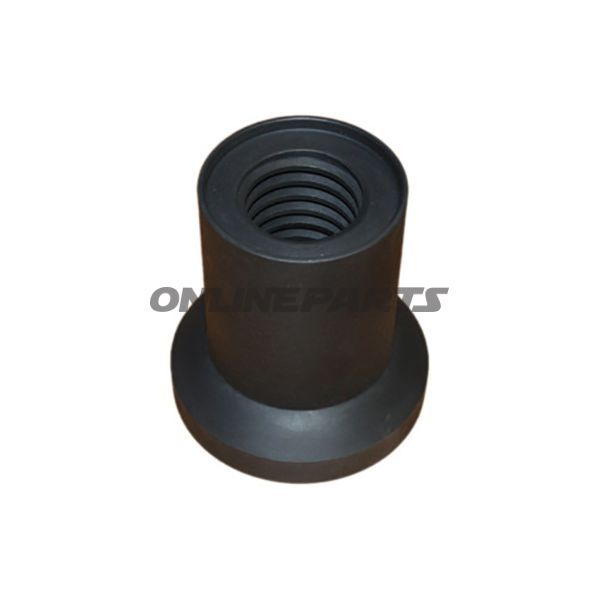

Zugmutter für Duolift-Hubwagen (Hofmann) — zur Unterstützungs- und Führungsfunktion
Produktübersicht: Diese Zugmutter von Hofmann (GTIN: 8054081107068, MPN: 652.57.60) ist für den Einsatz an Duolift-Hubwagen konzipiert und fungiert als Unterstützungs- bzw. Führungsring im Hubwagensystem. Ihre Hauptfunktion besteht darin, als Kontakt- und Führ elemento zwischen beweglichen Teilen des Hubarms zu wirken, wobei Passgenauigkeit und Materialeigenschaften für weniger Verschleiß und eine sichere Kontaktfläche sorgen.
- Material: Kunststoff mit Abmessungen, die darauf ausgelegt sind, wiederholten Belastungen und Verschleiß bei normaler Werkstattnutzung standzuhalten. Die Materialwahl sorgt für mittelharten Stoßdämpfung, Chemikalienbeständigkeit gegenüber gängigen Werkstattflüssigkeiten und reduziert Metall-auf-M Metall-Kontakt.
- Innendurchmesser (Ø innen): 39 mm — entspricht der Welle oder dem Bolzen, um den sie montiert wird.
- Außendurchmesser (Ø außen): 100 mm — gibt die äußere Fläche an, die Last trägt oder sich am umliegenden System zentriert.
- Höhe: 105 mm — Gesamthöhe von unten nach oben, relevant für Platzbedarf und Einbau in den Hubwagenbau.
Funktion und Anwendung: Die Zugmutter wird typischerweise als Stützelement in den beweglichen Verbindungen des Duolift-Systems platziert, wo sie sowohl axiale Belastungen tragen als auch als Führung für rotierende oder gleitende Teile fungieren kann. Das Kunststoffmaterial reduziert Geräusche und Vibrationen an Kontaktpunkten und kann dazu beitragen, lackierte oder beschichtete Oberflächen vor Schäden zu schützen.
Materialeigenschaften und Wartung: Die Kunststoffkonstruktion wurde aufgrund der Kombination aus dimensionaler Stabilität und Verschleißfestigkeit unter normalen Werkstattbedingungen gewählt. Obwohl Kunststoff gegenüber vielen Flüssigkeiten beständig ist, sollten Bauteile regelmäßig auf Risse, Verformungen oder starken Verschleiß geprüft werden, insbesondere bei hohen Belastungen oder längerer Exponierung gegenüber Lösungsmitteln. Bei sichtbaren Verformungsszeichen oder wenn die Passung locker wird, austauschen.
Kompatibilität und Kennzeichnung: Das Produkt ist für Duolift-Hubwagen von Hofmann hergestellt und durch die Hofmann-Marke gekennzeichnet (MPN 652.57.60). GTIN 8054081107068 kann zur Teileprüfung, Lagerverwaltung oder Nachbestellung verwendet werden, um die korrekte Komponente sicherzustellen.
Technische Hinweise für Mechaniker:
- Prüfen Sie den Innendurchmesser im Verhältnis zur Wellen-/Bolzen-Toleranz — 39 mm ist der Nominialwert; Vor der Montage eine Kontrollmessung empfohlen.
- Sorgen Sie dafür, dass Montagesflächen frei von Fremdkörpern und scharfen Kanten sind, die die Kante des Plastiks beschädigen könnten.
- Bei Wärmeeinwirkung oder Exposition gegenüber aggressiven Chemikalien sollte die Haltbarkeit häufiger bewertet werden.
- Trocken und bei moderaten Temperaturen lagern, um langzeitige Beeinflussung der mechanischen Eigenschaften des Materials zu vermeiden.
Identifikation: Hofmann-Zugmutter, GTIN 8054081107068, MPN 652.57.60 — verwenden Sie diese Nummern bei Ersatzteilanfragen oder beim Vergleich mit dem Teileverzeichnis des Herstellers.
