Tragmutter Consul Alt + Endschalternocke 3769.7

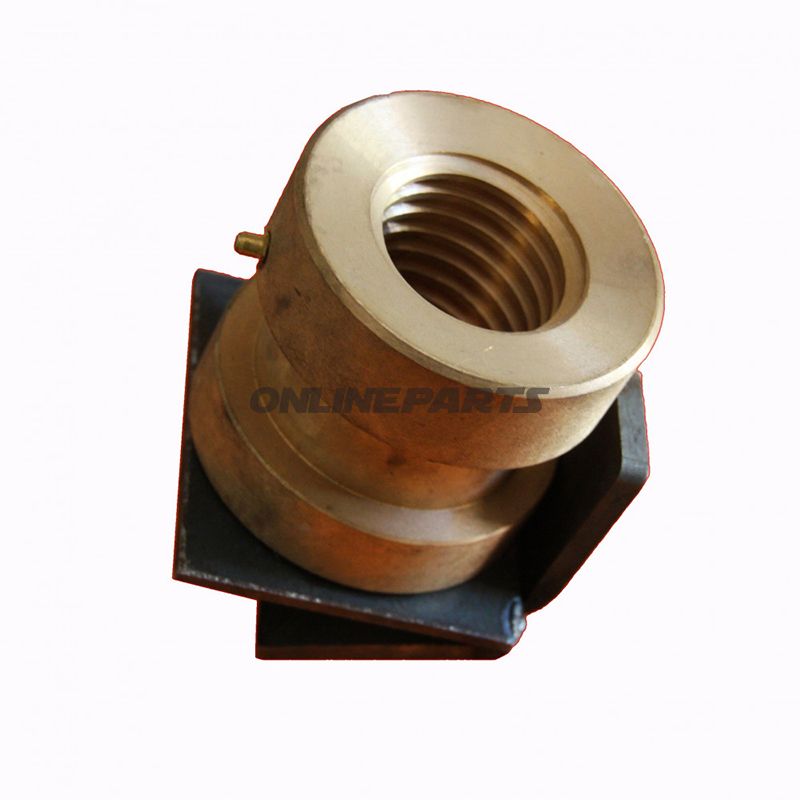

Stützmutter Consul mit Endschalterplatte (ø77 mm, Höhe 70 mm)

Produktname: Stützmutter Consul Alt + Endschalterlache 3769.7
MPN: 651.64.39
GTIN: 4260499471736

Diese Stützmutter ist als tragende Mutter mit integrierter Endschalterplatte (Endschalterblech) für mechanische Systeme konzipiert, bei denen sowohl mechanische Unterstützung als auch Endlage-Signalisierung erforderlich sind. Die Beschreibung basiert auf technischen Abmessungen und funktionalen Eigenschaften, die das Bauteil in Werkstätten sowie bei Reparatur oder Wartung von Maschinen nutzbar machen, in denen MWH Consul-Komponenten eingesetzt werden.

• Funktion: Die Mutter fungiert als tragendes Element (Unterlage) in einer Achse oder Gewindemaschine und enthält eine Endschalterplatte, die eine Verbindung zu einem elektrischen Endschalter ermöglicht. Wenn die Bewegung eine bestimmte Position erreicht, wird der Endschalter über die Platte betätigt, was ein elektrisches Signal an Steuerung oder Sicherheitssysteme gibt.
• Dimensionen: Außen-Ø (ø): 77 mm. Höhe: 70 mm. Diese Maße sind bei einem Austausch wichtig, um eine korrekte Passform in der vorhandenen Montage sicherzustellen.
• Kompatibilität: Eng mit der MWH Consul-Komponentenlinie verbunden. MPN 651.64.39 ermöglicht die Identifizierung der genauen Variante beim Bestellen oder Suchen in Ersatzteilkatalogen. Prüfen Sie vor Ort, ob der Durchmesser und die Höhe der Mutter zu Montageflächen und ggf. einschraubender Stange oder Gehäuse passen.
• Werkstoffwahl und Eigenschaften: Produktdaten geben das Material nicht explizit an, aber Stützmütter solcher Typen bestehen typischerweise aus Stahl oder legiertem Metall, um ausreichende Tragfähigkeit und Verschleißfestigkeit zu gewährleisten. Die Endschalterplatte besteht gewöhnlich aus Metall- oder isolierter Montageplatte für korrekte elektrische Funktion und langlebige Montage. Oberflächenbehandlung kann galvanisiert oder lackiert sein zur Korrosionsschutz; prüfen Sie die vom Anbieter angegebenen Behandlungsdetails, falls erforderlich.
• Elektrische und mechanische Integration: Die Endschalterplatte wird so montiert, dass sie mechanisch durch die Bewegung der Mutter oder durch einen zugehörigen Kontaktauslöst wird. Anschlussarten können variieren (Bolzen, Steckverbinder oder Klemmleisten); überprüfen Sie elektrische Verbindungen und eventuelle Isolationsabstände, wenn sie in Systemen mit Spannung oder Steuersignalen installiert wird.
• Identifikation: GTIN 4260499471736 und MPN 651.64.39 sollten in Dokumentation und bei Bestellungen berücksichtigt werden, um Fehlbestände zu vermeiden. Obwohl der Produktbezeichnung der Name Consul/MWH Consul beigefügt ist, ist die Marke in den Daten nicht explizit angegeben; verwenden Sie daher MPN und GTIN in der Kommunikation mit dem Lieferanten zur genauen Teileidentifikation.

Anwendungshinweis: Beim Austausch oder Wiederverwendung sollten die Abmessungen (ø77 mm und Höhe 70 mm) physisch gegen die vorhandene Montage geprüft werden, um eine korrekte Seitenausrichtung und Kontaktbetätigung sicherzustellen. Gleichzeitig sicherstellen, dass die elektrischen Verbindungen der Endschalter und gegebenenfalls der Isolationsabstand den Systemanforderungen entsprechen. Falls das Material oder die Oberflächenbehandlung kritisch für den Betrieb ist (z. B. in korrosiven Umgebungen), sollte der Lieferant um Bestätigung der Materialqualität kontaktiert werden.

Referenz des Produkts in technischen Systemen: Stützmutter Consul Alt + Endschalterblech 3769.7, MPN 651.64.39, GTIN 4260499471736 — wird dort verwendet, wo mechanische Unterstützung und Positions-Endkontakt kombiniert benötigt werden.
