Tragarmbolzen Kpn 337047016911

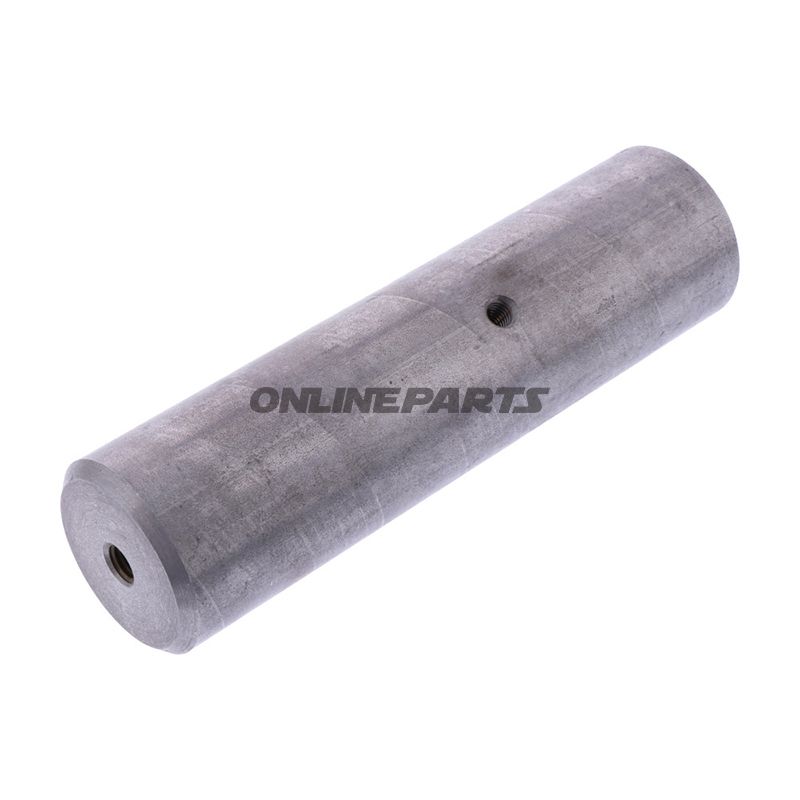

Holzarmbolzen für Stützarm (Ravaglioli) – Ø40 mm, L145 mm

Dieser Holzarmbolzen ist zur Montage als Achse/Bolzen im Stützarm von Hebezeugen vorgesehen, speziell für Ravaglioli-Systeme. Das Produkt entspricht einem Ravaglioli-Originalteil mit der Artikelnummer 047016911 und wird mit der Hersteller-Ersatzteilreferenz MPN 652.07.42 geliefert, damit Sie das passende Ersatzteil bei Service oder Austausch leicht identifizieren können.

Funktion

• Der Bolzen dient als tragende Achse im beweglichen Gelenk des Stützarms und überträgt Last zwischen Armkomponenten und Hubplattform.
• Die runde, glatte Oberfläche und der präzise Durchmesser gewährleisten eine korrekte Passform in Buchsen und Lagern, minimieren Seitenbewegung und Spiel.
• Die Länge von 145 mm sorgt für den korrekten Montageabstand der relevanten Ravaglioli-Arme ohne zusätzliche Verlängerungen oder Anpassungen.

Material und Eigenschaften

• Material: Stahl — gewählt für hohe Festigkeit, Verschleißbeständigkeit und Fähigkeit, Belastungen durch Kompression und Biegung im normalen Gebrauch standzuhalten.
• Durchmesser: Ø 40 mm — Standardmaß für stärkere Stützarmbolzen, das eine gute Kraftverteilung und Festigkeit bietet.
• Länge: 145 mm — gemessen von Bolzenende zu gegenüberliegendem Ende für eine korrekte Integration in das Armhohlraum.
• Oberfläche: Industriell vorbehandelte Stahloberfläche (kann roh oder wärmebehandelt je nach Lieferanten-Finish sein). Für korrosionsgefährdete Umgebungen geeigneten Schutz oder Oberflächenbehandlung bei der Montage empfehlen.

Kompatibilität und Identifikation

• Originalteil für Ravaglioli-Hebeausrüstung — Die Artikelnummer 047016911 gibt an, dass das Teil für bestimmte Ravaglioli-Stützarme-Modelltypen vorgesehen ist. Verwenden Sie bei Bestellungen oder Anfragen an den Ersatzteilbereich MPN 652.07.42, um eine korrekte Übereinstimmung sicherzustellen.
• Beim Austausch wird empfohlen, den Innendurchmesser des Buchsenseinsatzes, die Lagerräume und eventuelle Abstandscheiben zu überprüfen, um dieselbe Passform wie beim Originalaufbau sicherzustellen.

Montage- und Wartungshinweise

• Reinigen Sie die Kontaktflächen des Bolzens und der Buchsen vor der Montage, um Schmutz und alte Schmierung zu entfernen.
• Überprüfen Sie Bolzenlöcher und Lager auf Spiel oder Beschädigungen; beschädigte Buchsen sollten ausgetauscht werden, um frühzeitigen Verschleiß am Bolzen zu vermeiden.
• Schmierung: Verwenden Sie gemäß Herstellerangaben geeignetes Fett oder Schmiermittel auf den Kontaktflächen, um Reibung und Korrosion zu reduzieren.
• Anziehen: Befolgen Sie Ravaglioli-Montage- und Sicherheitsanweisungen bei der Befestigung des Bolzens (Verwendung von Verriegelungs- oder Sicherheitskomponenten nach Bedarf).

Technische Daten (Zusammenfassung)

• Material: Stahl
• Durchmesser: Ø 40 mm
• Länge: 145 mm
• Ravaglioli Originalartikel: 047016911
• MPN: 652.07.42

Wenn Sie weitere technische Daten benötigen, z. B. Härte- oder Wärmebehandlungsinformationen, oder die Kompatibilität mit einem konkreten Modell bestätigen möchten, ist es hilfreich, die Modellnummer und das Baujahr der Maschine anzugeben. Verwenden Sie MPN 652.07.42 oder die Artikelnummer 047016911 bei der Anfrage beim Ersatzteil-Lieferanten für eine schnelle Identifikation.
