Tragarmarretierung Consulab Buehne H105

Holzarmmontage (Armverschluss) für Consul / Scene H105 — Befestigungsbeschläge aus Stahl

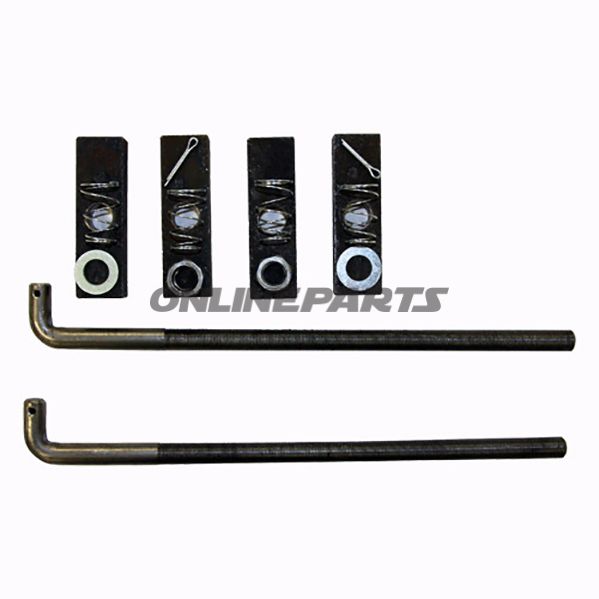

Diese Holzarmmontage, auch als Armverschluss für Consul/Scene H105 (MPN: 652.41.93) bezeichnet, ist ein mechanisches Verriegelungs- und Befestigungselement, das zur Montage von Holzarmen oder Stützarmen an Scene/H105-Konsolelementen vorgesehen ist. Das Produkt ist außerdem mit der GTIN 4260499473327 identifiziert, was die Nachverfolgung in Ersatzteilregistern und bei Teilebestellungen erleichtert.

Funktion

• Der Armverschluss hält den Holzarm in der richtigen Position und verhindert unbeabsichtigte Bewegungen oder Ausklappen während des Betriebs.
• Der Verriegelungsmechanismus überträgt Belastung vom Arm auf die Konsole über eine Sperrenkettenführung, sodass Bewegungsfreiheit nur bei beabsichtigter Aktivierung erreicht wird.
• Geeignet für Anwendungen, bei denen eine einfache, mechanische Festhaltung und wiederholbare Verriegelung erforderlich ist.

Material und Korrosionsaspekte

• Hauptmaterial: Stahl. Stahl wurde aufgrund seiner Festigkeit und Verschleißbeständigkeit in belasteten Einpass- und Verriegelungsfunktionen gewählt.
• Oberflächenbehandlung wird in den Produktdaten nicht genannt; bei Einsatz im Außenbereich oder in feuchten Umgebungen wird eine abschließende Oberflächenbehandlung (z. B. Verzinkung oder Lackschicht) empfohlen, um Korrosion zu verringern und die Lebensdauer zu verlängern.

Abmessungen und technische Maße

• Obere Zugstangendimension: Ø 12 mm — geeignet für Standardverschraubungen und Bolzenverbindungen.
• Zugstanglenlänge: 300 mm — bietet Reichweite von der Konsole zum Verriegelungspunkt und ermöglicht Montage, bei der der Abstandsbedarf dieser Länge entspricht.
• Maße des Verriegelungsfelds (L x B x H): 85 x 25 x 15 mm — kompakte Verriegelungsblöcke verteilen die Last auf eine kleinere Kontaktfläche, ohne umfangreichen Montageplatz zu benötigen.

Anwendungsbereiche und Kompatibilität

• Entworfen für die Serien Consul / Scene H105, kann aber auch an anderen Konsolen und Konstruktionen mit ähnlichen Grenzmaßen und Befestigungsverhältnissen verwendet werden.
• Zielgruppe sind Mechaniker und professionelle Benutzer, die die Passform im Verhältnis zu vorhandenen Montagebohrungen, Bolzendimensionen und Bewegungsgeometrie beurteilen müssen.
• Beim Austausch: Vergleichen Sie MPN 652.41.93 und GTIN 4260499473327, um identisches Teil sicherzustellen.

Montagehinweise

• Prüfen Sie, ob Bolzen, Muttern und eventuelle Sicherungsringe mit der Ø 12 mm Zugstange kompatibel sind.
• Überprüfen Sie den integrierten Freiraum und den Rotationsradius bei voller Bewegungsfreiheit, um punktuellen Kontakt mit Holz oder anderen Komponenten zu vermeiden.
• Bei feuchten oder salzhaltigen Montageumgebungen wird Korrosionsschutz während der Montage empfohlen oder eine rostfreie Alternative gewählt, falls erforderlich.

Zusammenfassung

Diese Stahlschlossvorrichtung für Consul / Scene H105 (MPN 652.41.93, GTIN 4260499473327) ist eine robuste Lösung zur mechanischen Festhaltung von Holzarmen. Die Abmessungen (Ø 12 mm Zugstange, 300 mm Länge und Verriegelungsfeld 85 x 25 x 15 mm) machen sie geeignet für Anwendungen, in denen einfache und zuverlässige Armverriegelung erforderlich ist. Beachten Sie den erforderlichen Oberflächenschutz in korrosiven Umgebungen und prüfen Sie die Passform im Verhältnis zu vorhandenen Montagestrukturen.
