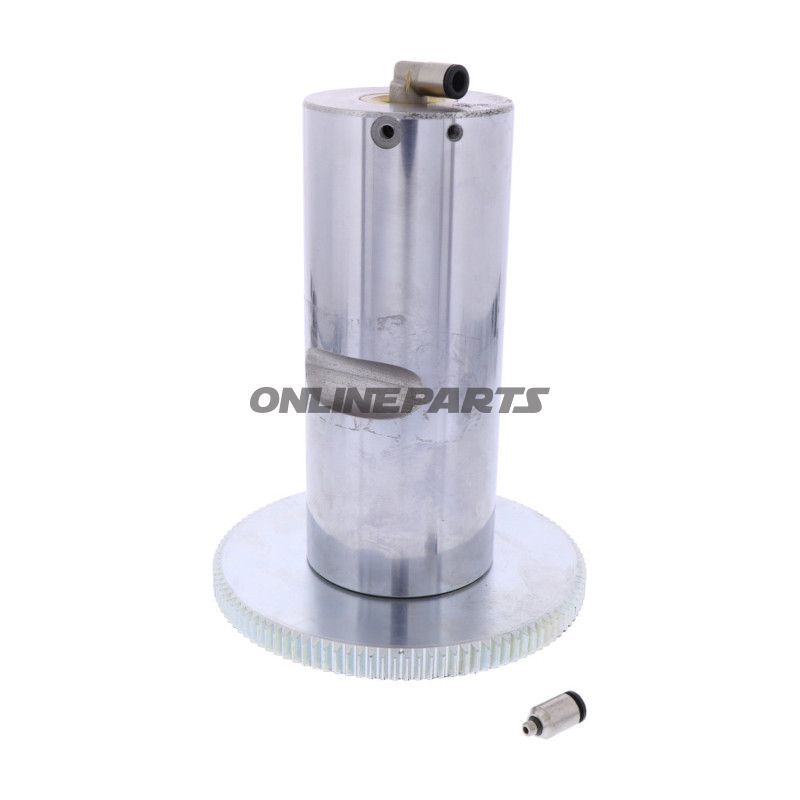

Tragarm-Bolzen Pneumat.Hinten Verchromt Nussbaum

Hintere pneumatische Stützarmbolzen in verchromter Ausführung für Hubtische

Produktübersicht: Dieser hintere, pneumatische Stützarmbolzen von Nussbaum (MPN: 652.07.88, GTIN: 4062154012991) ist für den Einsatz an Hubtischen konzipiert, speziell für Modelle wie den 280 HDL. Der Bolzen fungiert als Verriegelungs-/Stützpunkt für den Stützarm und ist aus Stahl mit verchromter Oberfläche hergestellt.

• Funktion: Pneumatische Freigabe bedeutet, dass der Bolzen durch Druckluft ausgelöst bzw. eingeschaltet wird, was eine schnelle und präzise Positionierung des Stützarms beim Heben und Senken ermöglicht. Die Rolle des Bolzens besteht darin, eine stabile mechanische Verriegelung des Stützarms in der hinteren Position der Plattform sicherzustellen.
• Kompatibilität: Angegeben kompatibel mit Nussbaum-Hubtischen der 280 HDL-Serie (z. B. 280 HDL SST). Falls Sie ein anderes Modell verwenden, prüfen Sie vor der Montage Maße und Befestigungspunkte.

Technische Daten und Abmessungen:

• Material: Stahl mit verchromter Oberfläche — die Wahl des Stahls bietet nötige Festigkeit und Verschleißbeständigkeit für tragende Funktionen, während Verchromung Korrosion reduziert und die Reinigung erleichtert.
• Ø Bolzen: 70 mm (äußerer Durchmesser des Bolzens).
• Ø Zahnscheibe: 140 mm — die Zahnscheibe ist so dimensioniert, dass sie in den Gegenseiten des Stützarms greift und einen sicheren Momentübertragungspunkt gewährleistet.
• Länge: 190 mm — Gesamtlänge von Bolzenende bis zum Flansch/Anschlusspunkt.

Materialauswahl und Eigenschaften:

• Stahl: gewählt für hohe Zug- und Biegefestigkeit bei belasteten Verbindungen. Der Stahl eignet sich für wiederkehrende mechanische Belastungen, die beim Heben und Senken von Fahrzeugen auftreten.
• Verchromte Oberfläche: reduziert Reibung und erhöht Korrosionsbeständigkeit in Werkstattumgebungen. Verchromung trägt auch zu gleichmäßiger Passform und längerer Lebensdauer in Kontaktpunkten bei.
• Pneumatische Freigabe: ermöglicht schnelle Aktivierung ohne manuelles Eingreifen, reduziert Kraftaufwand bei wiederholten Operationen und ermöglicht präzisere Positionierung.

Montage und Wartung:

• Bei der Montage: Prüfen Sie, dass Durchmesser und Länge des Bolzens zum Montagespunkt des Stützarms passen. Stellen Sie eine korrekte Luftzufuhr und erforderliche Verbindungen zur pneumatischen Steuerung sicher.
• Wartung: Regelmäßige Inspektion der verchromten Oberfläche auf Verschleiß und Korrosion. Schmieren Sie ggf. bewegliche Dichtungen gemäß den Anweisungen des Hubtischherstellers. Prüfen Sie pneumatische Schläuche und Anschlüsse auf Leckage.

Identifikation: Dies ist originales Nussbaum-Zubehör (Nussbaum Originalteil), MPN 652.07.88. GTIN 4062154012991 kann für Ersatzteilrecherche und Lagerverwaltung verwendet werden.

Hinweis: Die Anwendungsinformationen gelten primär für 280 HDL-Hubtische; DDS-Kompatibilität bei Unklarheiten oder bei Spezialanpassungen bitte doppelt prüfen.
