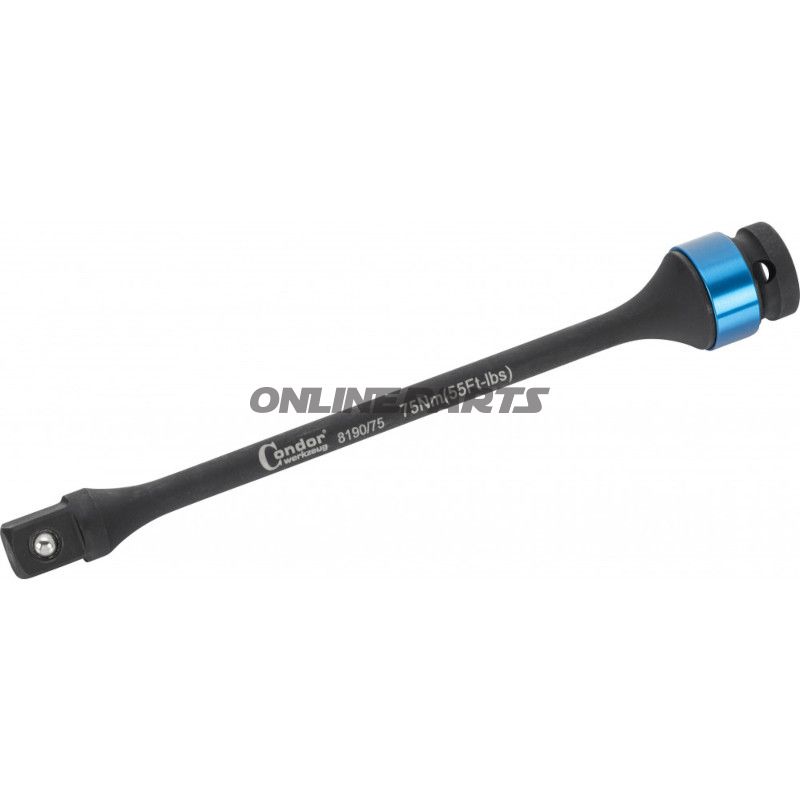

TORSIONSSTAB 1/2 Zoll 75 Nm

Torsionsstange 1/2" til Felgboltzanpresssung (foraspannung) der Felge Schraubens halter, max. 75 Nm

Diese Torsionsstange ist für kontrollierte Vorbelastung der Radschrauben bei Montagearbeiten vorgesehen, insbesondere an Fahrzeugen mit Verbundbremscheiben (z. B. bestimmten Mercedes-Modellen). Das Werkzeug ist ausgelegt für den Einsatz mit einem 1/2"-Schlagnuss und begrenzt das Drehmoment auf maximal 75 Nm, um eine Überbelastung der Schrauben und Beschädigungen der Bremsscheiben zu vermeiden.

Produktidentifikation: GTIN 4037374819071 und Hersteller-Teilenummer (MPN) 605.81.90 sind mit diesem Gerät verbunden und können bei Bestellung oder in Ersatzteil-Datenbanken genutzt werden.

Funktion und Anwendung

• Primäre Funktion: Begrenzung des Anzugmoments von einer 1/2"-Schlagnuss auf max. 75 Nm bei dem ersten und zweiten Vorbelastungsschritt.
• Anwendungsbereich: Vorbelastung der Radbolzen bei der Radmontage, insbesondere relevant für Fahrzeuge mit Verbundbremsen, bei denen falsches Anziehen eine Verformung der Bremsscheibe verursachen kann.
• Gebrauchsanweisung (empfohlenes Verfahren):
  • 1) Querverstrebte Vorbelastung bis max. 20 Nm mit unbelastetem Rad.
  • 2) Fortsetzung des Querverdrehens bis max. 75 Nm mit unbelastetem Rad unter Verwendung der Torsionsstange.
  • 3) Nachdem das Rad belastet ist (d. h. das Auto steht auf den Rädern), Nachziehen auf Nennwert gemäß den Spezifikationen des Fahrzeugherstellers mit einem kalibrierten Drehmomentschlüssel.
• Sicherheitsfolge: Nichtbeachtung dieses Verfahrens kann zu Verzerrungen der Bremsscheibe führen, häufig Bremsschwingungen und Fahrverhaltensprobleme verursachen sowie den Austausch der Bremsscheibe erforderlich machen.

Materialien und Konstruktionsmerkmale

• Die Torsionsstange ist ausgelegt, eine feste, zuverlässige Begrenzung des Drehmoments zu bieten; Materialwahl und Oberflächenfinish sind auf Haltbarkeit bei wiederholtem Einsatz mit Schlagwerkzeugen ausgelegt.
• Griffflächen und Verbindung zum 1/2"-Schlagnuss sind ausgeführt, um stabile Kraftübertragung ohne unbeabsichtigtes Freigeben zu gewährleisten.
• Länge: 200 mm — abgestimmt, um erforderlichen Abstand und Momentkontrolle bei der Radmontage ohne unnötiges Spiel oder Winkelfehler zu ermöglichen.
• Drehmomentbegrenzung: Max. 75 Nm, mechanisch eingestellt, um das Risiko einer Überlastung bei Verwendung mit einem Schlagschrauber zu dämpfen.

Technische Daten

• Drehmoment max.: 75 Nm
• Anschluss: 1/2" (Führung 1/2)
• Länge: 200 mm
• MPN: 605.81.90
• GTIN: 4037374819071

Kompatibilität und Nutzungsempfehlungen

• Eignet für Werkstätten und Techniker, die Räder an Fahrzeugen mit Verbundbremsen montieren. Folgen Sie stets den Anweisungen des Fahrzeugherstellers für die endgültige Nachspannung.
• Verwendet zusammen mit einem 1/2"-Schlagnuss; die Torsionsstange ermöglicht keine präzise Enddrehung zum Nennproduktionsmoment — dies muss nach Beladung des Rades mit einem kalibrierten Drehmomentwerkzeug kontrolliert werden.
• Die Verwendung der Stange reduziert das Risiko von Bremsscheibenverzerrungen durch korrektes sequentielles Anziehen, ersetzt jedoch nicht die Verwendung eines Drehmomentschlüssels zur endgültigen Kontrolle.

Hinweis: GTIN und MPN (4037374819071 / 605.81.90) sind zur Identifikation in Ersatzteildatenbanken enthalten. Die Produktbeschreibung bezieht sich auf Funktion und Anwendung, ohne Angabe der Verpackungsmenge.
