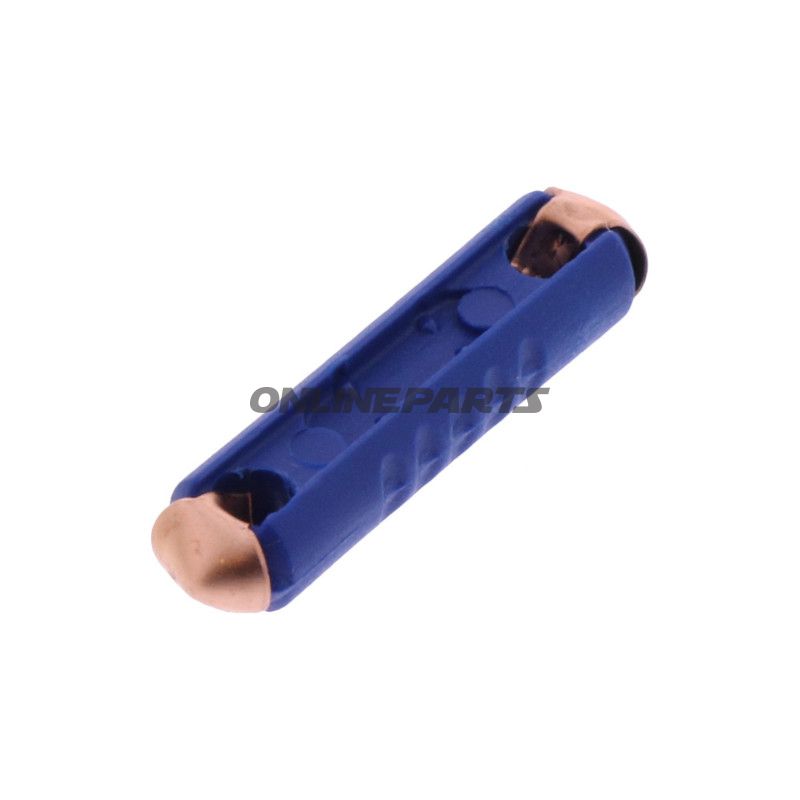

Keramische Torpedosicherung 25 A (25 x 6 mm) — JMP / Continental
Produktübersicht: Diese keramische Torpedosicherung von JMP (Modell MPN 149.02.14, GTIN 4043981451436) ist gemäß DIN 72581 ausgeführt und für eine Stromstärke von 25 A bei bis zu 32 V ausgelegt. Die Bauart wird oft als "Continental" oder "Torpedo"-Plug-in-Sicherung bezeichnet und wird in elektrischen Schaltungen von Motorrädern und kleinen Fahrzeugen verwendet, wo Platzbedarf und zuverlässige Abschaltung entscheidend sind.
Funktion: Die primäre Funktion der Sicherung besteht darin, das Leitungsnetz und die Komponenten vor Überstrom zu schützen, indem ein Schmelzleiter den Stromkreis bei festgelegter Stromstärke unterbricht. Der Schmelzleiter ist mit den Kontaktkapseln integriert, sodass die gesamte Einheit eine schnelle und gleichmäßige Trennung ohne äußere Verbindungen sicherstellt.
Materialien und Aufbau:
- Keramischer Kernträger: Das keramische Material erhöht die Wärmebeständigkeit und verbessert die Fähigkeit, Lichtbogen beim Öffnen im Vergleich zu reinen Kunststoffkappen zu unterdrücken.
- Schmelzleiter und Kontaktkapseln in einem Stück: Reduziert Übergangswiderstände und sorgt für eine gleichmäßige Abschaltverhalten.
- Trägermaterial bei Kontakten: Thermoplastische Komponente wird für nicht-strukturelle Teile verwendet, wo Abdichtung und Handhabung geeignet sind.
- Farbkennzeichnung: Die blaue Kapsel färbt entsprechend der 25 A-Norm farbcodebasiert, was eine visuelle Identifikation im Sicherungsfach schnell ermöglicht.
Technische Eigenschaften und Anwendung:
- Abmessungen: 25 × 6 mm — Standard-Torpedo-Größe, kompatibel mit Torpedo-Sicherungshaltern und älteren Continental-Steckverbindungen.
- Prüfstrom: 25 A DC bis 32 V.
- Kontaktform: Plug-in (in Halter eingesetzt), nicht automatisch zurückstellbar (Einwegs-Schmelzleiter)
- Standard: Hergestellt gemäß DIN 72581, das geometrische und elektrische Anforderungen für diese Sicherungsart abdeckt.
Praktische Hinweise für Mechaniker und Eigentümer:
- Verwenden Sie diesen Typ als direkten Ersatz in Systemen, die 25 A Torpedosicherungen 25×6 mm erfordern. Prüfen Sie Halter-Schrauben und Kontaktflächen auf Korrosion beim Austausch, um einen niedrigen Übergangswiderstand sicherzustellen.
- Da das Element keramisch ist, kann es höheren Temperaturen standhalten und mehrfache Abschaltungen ohne Verformung der Kunststoffkappe ermöglichen — relevant im Motorraum, wo Hitze und Vibrationen auftreten.
- Bei der Diagnose: eine durchgebrannte Sicherung deutet auf Überstrom oder Kurzschluss hin; immer mit gleichem Typ und gleichen Charakteristika (Abmessung, Prüfestrom, Spannungsklasse) ersetzen.
Kompatibilität und Identifikation: Das Produkt ist als JMP 149.02.14 angegeben und wird zudem unter Continental/Torpedo-Typ vermarktet. GTIN 4043981451436 kann für schnelle Lager- und Bestellidentifikation verwendet werden. Die Abmessungen (25×6 mm) und die Farbcodierung (Blau = 25 A) machen sie kompatibel mit klassischen Torpedo-Sicherungshaltern und älteren elektrischen Systemen von Motorrädern und kleinen Fahrzeugen.
Hinweise: Diese Beschreibung fokussiert auf technische Eigenschaften und korrekte Anwendung. Beim Austausch sollte der Sicherungstyp oder die Prüffestlegung nicht geändert werden, ohne die Anforderungen des Stromkreises und die Empfehlungen des Herstellers zu berücksichtigen.
