Adapterkabelsatz für Honda-Motorrad-Immobilizer-Diagnose (Texa)
Produkt: Adapterkabelsatz für Honda-Immobilizer (HISS) - Texa Modell 668.02.61
Dieses Set von Texa enthält drei spezifische Adapter (B1, B2 und B3) — MPN 668.02.61 — vorgesehen für Diagnose und Schlüsselprogrammierung des Honda-Startstoppsystems (HISS), wenn der Fahrzeug-Pulsgeber/CKP-Sensorstecker nicht direkt zum Standardstecker B des Kabels 3151 / AP06 passt.

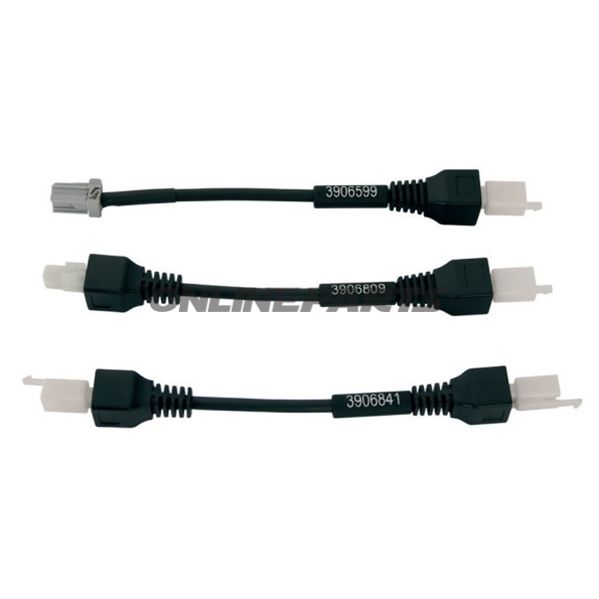

- Inhalt: Adapter B1 (Artikelnummer 3906809), Adapter B2 (3906599) und Adapter B3 (3906841).
- Kompatibilität: Die Adapter sollen an den Stecker B des Texa-Kabels 3151 / AP06 (JM Nr. 6680114) angeschlossen werden. Sie sind erforderlich in Fällen, in denen die Stiftbuchsen des CKP/Pulsgebers von der Typbelegung abweichen, die Kabel 3151/AP06 normalerweise akzeptiert.
- Anwendungshinweis: Schließen Sie die Adapter immer auf der ECU-Seite an und nicht direkt am Stecker des Pulsgebers/CKP-Sensors. Dies gewährleistet korrekte Signaleinspeisung und zuverlässige Messungen während Diagnose und Schlüsselprogrammierung.
Funktion
Die Adapter fungieren als physische Zwischenstecker, die die Kontaktkonfiguration zwischen dem originalen CKP/Pulsgeberstecker des Motorrads und dem Texa-Diagnosekabel abgleichen. Durch die Verwendung des richtigen Adapters erhält das Diagnosesystem Zugriff auf die erforderlichen Signale von Zündungs- und Positionssensoren des Motors, ohne Steckverbindungen zu beschädigen oder Signale zu verfälschen.
Material und Ausführung
Texa fertigt diese Adapter mit Fokus auf elektrische Zuverlässigkeit und mechanische Passform. Die Kontakte sind aus Metallen gefertigt, die eine gute Leitfähigkeit und Korrosionsbeständigkeit bieten, und Gehäuse bestehen aus robustem Kunststoff, der Werkstattausrüstung standhält. Die Konstruktion ist für wiederholtes An- und Abkoppeln bei Fehlersuche und Feldeinsätzen ausgelegt, ohne die Kontaktqualität zu beeinträchtigen.
Technische Vorteile
- Gewährleistet korrekte Pin-Verbindungen zwischen ECU und Diagnosestecker, ohne permanente Modifikationen am Fahrzeugleitungsnetz.
- Reduziert das Risiko von Fehlinterpretationen der Signale durch Sicherstellung korrekter Pinout- und Kontaktspannung.
- Robuste mechanische Montage, geeignet für Werkstätten- und mobile Diagnostikumgebungen.
Gebrauchsanweisung und Vorsichtsmaßnahmen
- Identifizieren Sie den CKP/Pulsgeberstecker des Fahrzeugs und wählen Sie den Adapter (B1, B2 oder B3), der physisch zum Stecker passt.
- Schließen Sie immer den Adapter an Stecker B des Kabels 3151 / AP06 (JM Nr. 6680114) an. Schließen Sie zuerst den Diagnoseschnittstellenstecker auf die ECU-Seite an.
- Vermeiden Sie das direkte Anschließen des Adapters am Pulsgeber-Sensorstecker — dies kann zu falschen Messungen und Fehlwerten führen.
- Überprüfen Sie Verbindungen auf sichtbare Beschädigungen und Korrosion vor dem Einsatz.
Wer dieses Produkt verwenden wird
Das Produkt richtet sich an Mechaniker und Techniker, die fortgeschrittene ECU-Diagnose und Schlüsselprogrammierung an Honda-Motorrädern durchführen, sowie an erfahrene Motorradführer mit Zugang zu professioneller Diagnostik. Technische Anwender profitieren von der präzisen Pin-Belegung und robuster Ausführung, wenn Standardkabel nicht direkt passen.
Marke und Identifikation
Dieses Adapterkabelsatz wird von Texa bereitgestellt und unter MPN 668.02.61 verkauft. GTIN ist in den Produktdaten nicht angegeben.
