Adapterkabel zur Motorraddiagnose — Texa AP76 für Betamotor

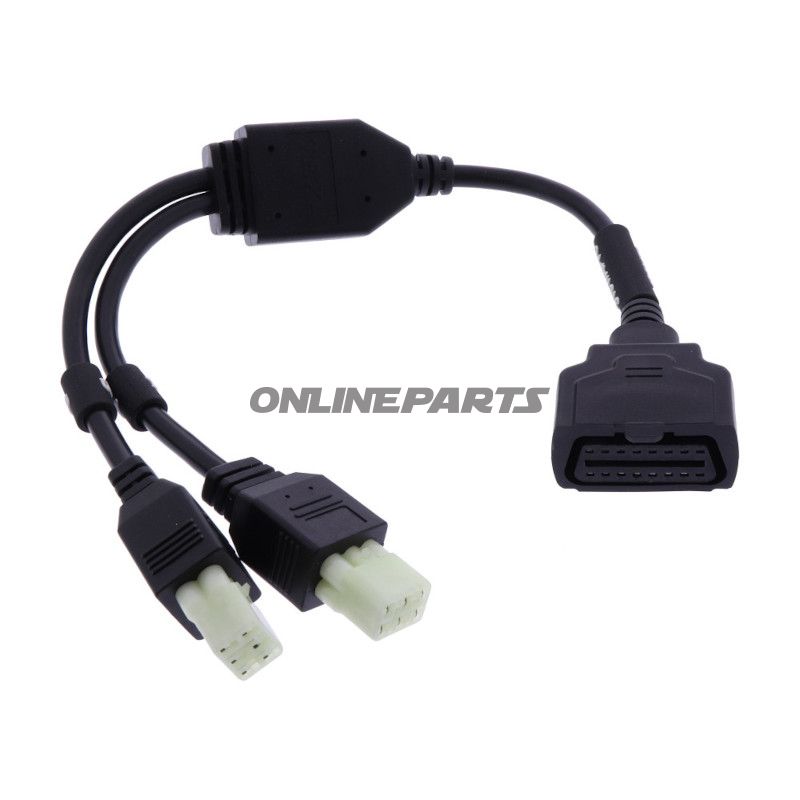

Produkt: Texa Adapterkabel zum Motorrad AP76 (für Betamotor ECU-Diagnose)
Dieses Adapterkabel von Texa (MPN: 668.06.92) ist darauf ausgelegt, eine Verbindung zwischen Diagnostikgeräten und Motorsteuergeräten (ECU) von Betamotor-Fahrzeugen herzustellen. Das Kabel dient als physische Schnittstelle, die eine korrekte Pin-zu-Pin-Verbindung und Signalintegrität beim Auslesen und Fehlersuchen der Motorsteuerung, Fehlerspeicher und Live-Daten sicherstellt.
- Funktion: Gewährleistet die notwendige elektrische Verbindung zwischen dem Texa-Diagnosewerkzeug und Betamotor-ECUs. Wird beim Auslesen/L Löschen von Fehlerspeichern, Anzeigen von Sensorendaten und während der Softwarekommunikation bei Fehlerdiagnosen verwendet.
- Voraussetzungen: Um den AP76-Adapter zu verwenden, ist gleichzeitig das Adapterkabel 3151 / AP05 erforderlich (JM-Nr. 6680115). Ohne dieses ergänzende Kabel kann die Verbindung unvollständig sein.
- Zielgruppe: Richtet sich an Fachpersonal und Eigentümer mit Erfahrung in Motorraddiagnose und Motorsteuerungssystemen.
Material und Bauweise
Das Adapterkabel ist mit kompakten, isolierten Kontakten und abgeschirmten Leitungen gefertigt, um elektromagnetische Störungen bei der Kommunikation zu reduzieren. Die Stecker sind für wiederholtes Anschließen in Werkstattumgebungen dimensioniert und verfügen über Verriegelungs- oder Halteelemente für stabile Kontakte. Die Materialwahl legt Wert auf elektrische Zuverlässigkeit statt auf Optik: Kupferleiter für geringen Widerstand, PVC oder ähnliche flexible äußere Ummantelung für Handhabung und Verschleißfestigkeit sowie Kunststoff- oder Metallgehäuse an den Kontaktpunkten je nach Spezifikation des Herstellers.
Technische Eigenschaften und Vorteile
- Pin-Kompatibilität mit Betamotor-ECU-Anschlüssen — gewährleistet korrekte Signalsequenz und Pinout.
- Abgeschirmte Kabelkonstruktion reduziert Störsignale und sichert stabile serielle Kommunikation beim Auslesen von Sensorsignalen.
- Robuste Steckverbinder für wiederholte Ein- und Ausbauvorgänge in der Werkstattumgebung.
- Kompatibilität mit Texa-Diagnosewerkzeugen, wenn in Verbindung mit dem spezifizierten Folgeadapter (3151 / AP05, JM-Nr. 6680115) verwendet.
Kompatibilität und Anwendung
Der AP76-Adapter ist speziell auf Betamotor-Motorsteuergeräte abgestimmt und wird in Kombination mit Texa-Diagnoseplattformen verwendet. Es ist wichtig zu überprüfen, ob Ihr Texa-Gerät die relevante Softwareprotokollunterstützung für das jeweilige Betamotor-Modell bietet, bevor Sie diagnostizieren. Das Kabel ist kein generisches OBD-II-Kabel, sondern eine modell-spezifische Schnittstelle zum ECU-Pinout des Herstellers.
Identifikation
Marke: Texa. MPN: 668.06.92. (GTIN nicht angegeben.)
Empfehlung beim Kauf
Sorgen Sie dafür, dass Sie das notwendige ergänzende Adapterkabel (3151 / AP05, JM-Nr. 6680115) und eine aktualisierte Texa-Software haben, die Betamotor-Modelle unterstützt. Bei Kontakt oder Montage in der Werkstatt prüfen Sie Steckverbindungen auf Beschädigungen und Korrosion, bevor Sie diagnostizieren, um Fehlersignale zu vermeiden.
