Texa Adapter Bike AP59 Yamaha

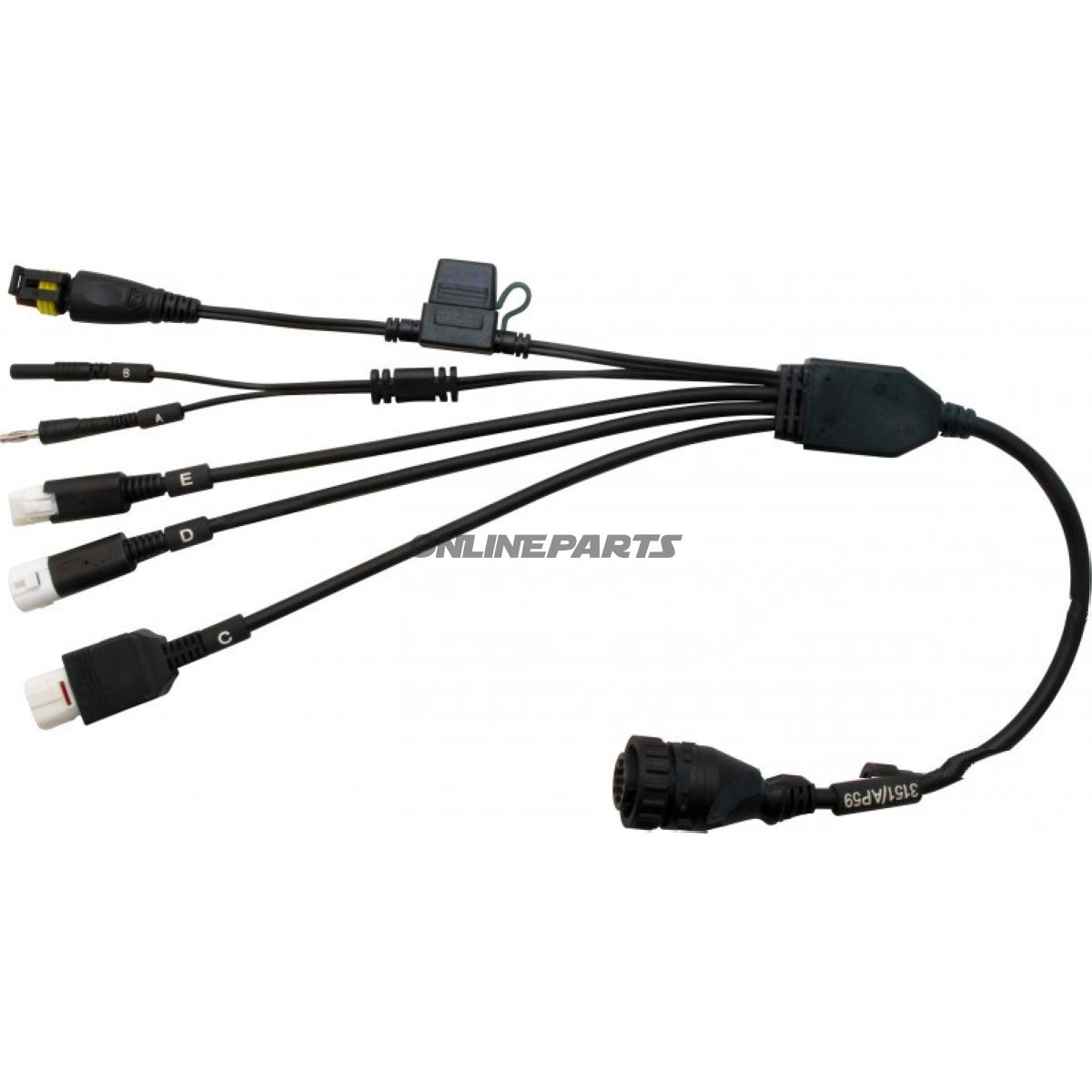

Adapterkabel zur Motorrad-ECU-Diagnose — TEXA AP59 für Yamaha

Produkt: TEXA Adapterkabel zur Motorrad-Diagnose (AP59 / 3151)

Dieses Adapterkabel von TEXA ist entwickelt für serielle Diagnose von Yamaha-Motorrädern und fasst mehrere frühere Varianten (3151/AP40, 3151/AP47 und 3151/AP49) in einer Lösung zusammen. Die Herstellerbezeichnung des Produkts ist TEXA, Modellnummer (MPN) 668.04.19 und GTIN 3909878.

Funktion und Anwendung

Das Adapterkabel wird als Verbindungsleitung zwischen einem Diagnostikgerät und der Motorsteuerung (ECU) des Motorrads verwendet, um Fehler auszulesen, Live-Daten zu erfassen und weitere Diagnoseroutinen durchzuführen. Das Kabel unterstützt sowohl CAN-basierte Diagnostik als auch ältere serielle Protokolle über die integrierten Steckvarianzen. Bei korrekter Verbindung folgt man den Anweisungen des gewählten Diagnostikgeräts und, falls erforderlich, werden die Anschlüsse an der Fahrzeugbatterie angeschlossen, um eine stabile Stromversorgung während des Vorgangs sicherzustellen.

Stecker- und Pin-Konfiguration

• 1 × 4-polige Buchse: verwendet für Modelle mit CAN-Diagnoseprotokoll.
• 2 × 3-polige Steckerverbindungen: enthalten sowohl männliche als auch weibliche Varianten für Modelle, die eine einfache oder doppelte Verbindung benötigen.
• 2 × männlich/weiblich-Steckverbinder (siehe oben): gewährleistet Kompatibilität mit unterschiedlichen Pin-Belegungen ohne zusätzliche Adapter.
• 1 × 2-poliger Stecker: wird bei Bedarf für die Stromversorgung verwendet.

Materialauswahl und Eigenschaften

• Umhüllung und Isolierung: typischerweise flexibles PVC oder ähnliches Polymer, das Arbeitsbedingungen in Werkstattumgebungen (Öl, Schmutz und moderater Temperaturwechsel) standhält.
• Stecker und Kontakte: vernickelte oder tin-beschichtete Metallstifte für Korrosionsschutz und zuverlässige elektrische Verbindung bei wiederholten Verbindungen.
• Verarbeitungsqualität: robuster Kabelbund mit Entlastung an den Steckern, um das Risiko von Bruch bei wiederholter Belastung im Werkstattbetrieb zu reduzieren.

Kompatibilität und Hinweise

Das AP59-Kabel ist speziell für Yamaha-Modelle konzipiert, die die relevanten seriellen und CAN-Diagnoseprotokolle verwenden. Da das Kabel frühere TEXA-Yamaha-Adapter ersetzt (3151/AP40, 3151/AP47, 3151/AP49), wird empfohlen, AP59 als Ersatz zu verwenden, wenn diese älteren Varianten ansonsten erforderlich wären. Stellen Sie sicher, dass die Software der Diagnostik-Einheit korrekt konfiguriert ist, einschließlich Protokoll- und Pin-Mapping.

Sicherheit und Anwendung

• Folgen Sie stets den Anweisungen der Diagnostik-Einheit und der Serviceanleitung des Fahrzeugs bei der Verbindung.
• Vermeiden Sie das Anschließen oder Abziehen von Kabeln mit gestartetem Motor, es sei denn, die Herstellerangaben erlauben dies.
• Bei Bedarf externe Stromversorgung: Nur an die Batteriepole anschließen, wie in der Gerätemanual beschrieben, um Kurzschluss oder Fehlfunktionen zu vermeiden.

Technische Identifikationen: Hersteller: TEXA; MPN: 668.04.19; GTIN: 3909878.

Produktspezifische Fragen zur Kompatibilität mit einem bestimmten Yamaha-Modell oder zum erforderlichen Software-Setup können durch Bezugnahme auf die Dokumentation Ihres TEXA-Diagnosegeräts oder durch Kontaktaufnahme mit dem Anbieter mit Angaben zum Modelljahr und ECU-Typ geklärt werden.
