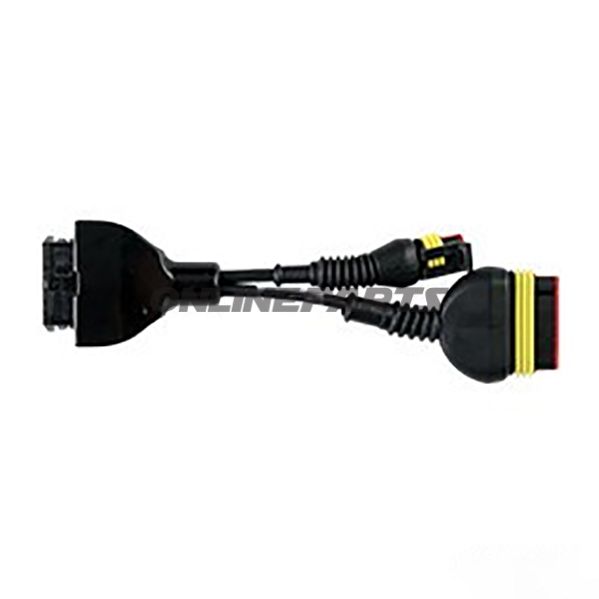

Texa Adapter Bike AP52 OBD Benelli Euro 4

Adapterkabel für Motorrad-ECU-Diagnose — Texa AP52 zu Benelli Euro 4 (Athena ECU)

Dieses Adapterkabel von Texa ist für die Diagnose und das Umprogrammieren von Benelli-Motorrollern mit Euro-4-kompatiblen Steuergeräten von Athena vorgesehen. Das Produkt wird typischerweise als AP52 oder Teilenummer 668.02.57 bezeichnet und wird in Kombination mit Texa-Diagnoseausrüstung eingesetzt, um eine korrekte Verbindung zwischen der ECU des Fahrzeugs und dem Diagnostikgerät herzustellen.

Funktion und Anwendung

• Die primäre Funktion des Adapters besteht darin, eine korrekte OBD-Verbindung zur Athena-ECU auf Benelli-Euro-4-Motorrollern bereitzustellen, damit Fehlercodes gelesen, Live-Daten überwacht und eine Umprogrammierung durchgeführt werden kann.
• AP52 verfügt über einen OBD-Stecker und ist entwickelt, um zusammen mit dem Hauptkabel 3151 / AP05 (JM-Nr. 6680115) verwendet zu werden, um eine vollständige Verbindung zwischen dem Fahrzeug und der Texa-Einheit herzustellen, sofern Ihre Texa-Einheit noch keinen kompatiblen OBD-Ausgang hat.
• Wenn Sie ein Gerät mit eingebautem OBD-Ausgang verwenden (z. B. Navigator Nano-Serie) oder einen direkten EOBD-Hauptkabel, kann AP52 in einigen Fällen direkt ohne weitere Adapter angeschlossen werden — denken Sie daran, die korrekte Kabelstellung in der Diagnosesoftware auszuwählen (siehe unten).

Praktische Anschlussanleitung

• Bei Standardverkabelung: Verwenden Sie 3151 / AP05 (JM-Nr. 6680115) als Hauptkabel und schließen Sie AP52 als Adapter an die ECU des Fahrzeugs an.
• Softwareauswahl: In der Texa-Software wählen Sie “3151 / AP05 (EOBD) + AP52/OBD”, wenn beide Kabel verwendet werden. Wenn AP52 direkt an ein Gerät mit OBD-Ausgang angeschlossen wird, wählen Sie nur “AP52/OBD”.
• Überprüfen Sie immer die mechanische Passform und Verriegelungsfunktion beim Anschließen, um schlechte Kontakte während Diagnose oder Umprogrammierung zu vermeiden.

Material und Aufbau

• Das Kabel ist aus industriellem Kabelmaterial und robustem Stecker-Design für die Werkstatt verwendet. Stecker und Kontakte sind für wiederholte Verbindungen und Trennungen ausgelegt, ohne die Kontaktqualität zu beeinträchtigen.
• Schutzhaube und Isolation sind für übliche Werkstattbedingungen ausgelegt; das Kabel ist nicht für dauerhafte Outdoor-Exposition ohne Schutz vorgesehen.
• Elektrische Spezifikationen folgen dem Texas-Standard für OBD-Zubehör und gewährleisten eine korrekte Signalintegrität zwischen ECU und Diagnoseeinheit.

Kompatibilität

• Speziell ausgerichtet auf Benelli-Motorroller mit Euro 4 und Athena-ECU. Nur für die vorgesehenen Steuergeräte verwenden, um Kommunikationsfehler zu vermeiden.
• Kompatibel mit Texa-Diagnoseeinheiten; je nach Gerätemodell kann zusätzlicher Hauptkabel (3151/AP05) erforderlich sein oder die Möglichkeit bestehen, direkt an den OBD-Ausgang des Geräts anzuschließen.

Technische Identifikatoren

• Hersteller/Brand: Texa — bekannt für Mess- und Diagnostikgeräte für Kraftfahrzeuge.
• MPN (Herstellerartikelnummer): 668.02.57 — wird bei Bestellung und Ersatzteilrecherche verwendet.
• GTIN: Nicht angegeben für dieses Produkt.

Hinweise für die Werkstatt

• Lesen Sie stets die Texa-Verbindungsanleitungen und wählen Sie die korrekte Kabelstellung in der Software vor der Diagnose oder Umprogrammierung.
• Fehlercodes und ECU-Betriebsarten können eine aktualisierte Firmware/Softwarelizenz für Ihre Texa-Einheit erfordern. Überprüfen Sie die Kompatibilität mit Ihrer Werkstattsoftware vor Arbeitsbeginn.

Dieses AP52-Adapterkabel (Texa, MPN 668.02.57) ist ein spezialisiertes Werkzeugkabel für professionelle Anwender, konzipiert, um eine korrekte Kommunikation mit der Athena-ECU bei Benelli-Euro-4-Motorrollern sicherzustellen, wenn es in der richtigen Kombination mit Texa-Hauptkabeln und Diagnostikgeräten verwendet wird.
