Adapterkabel für ECU-Diagnose auf SWM Motorradmodellen (Texa AP51)

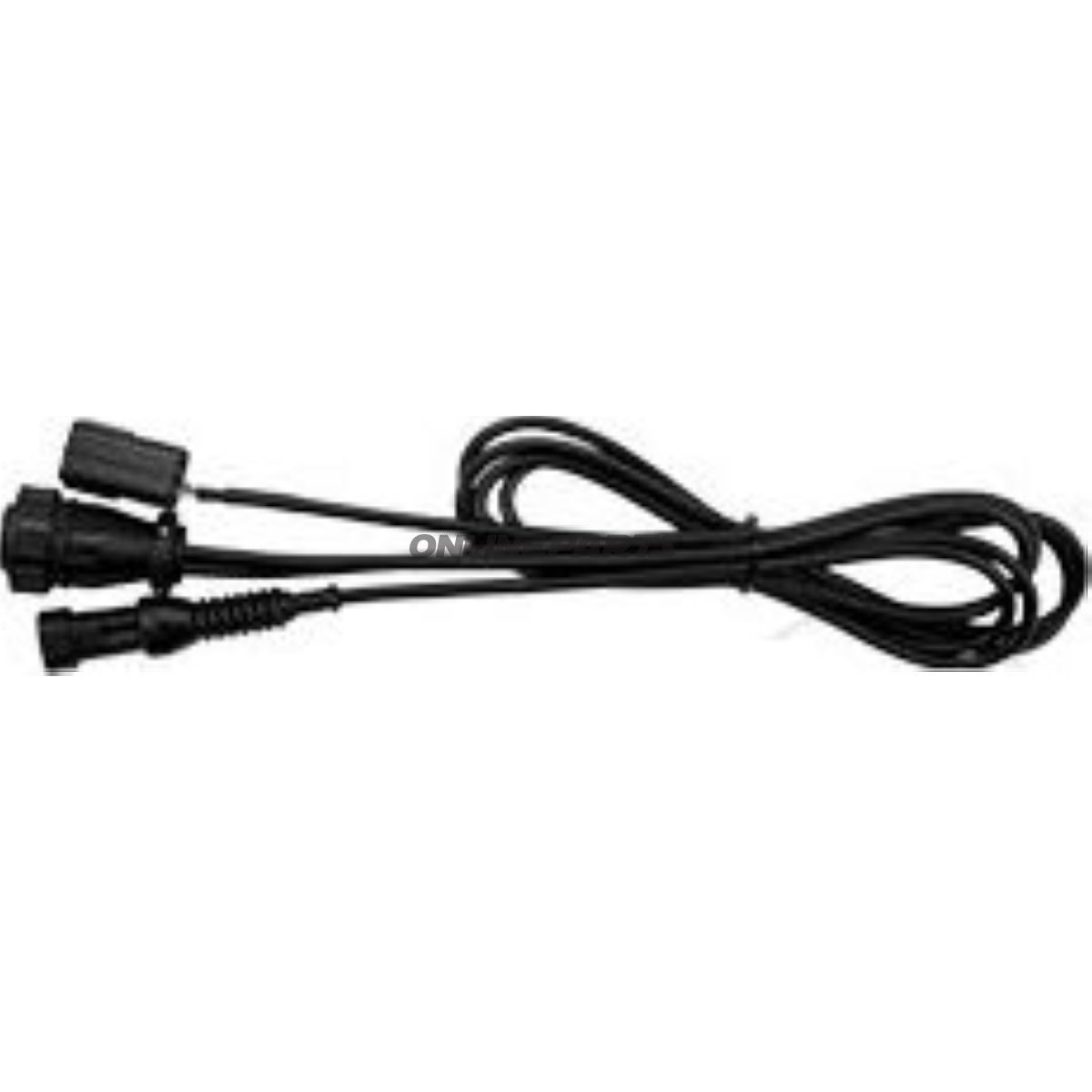

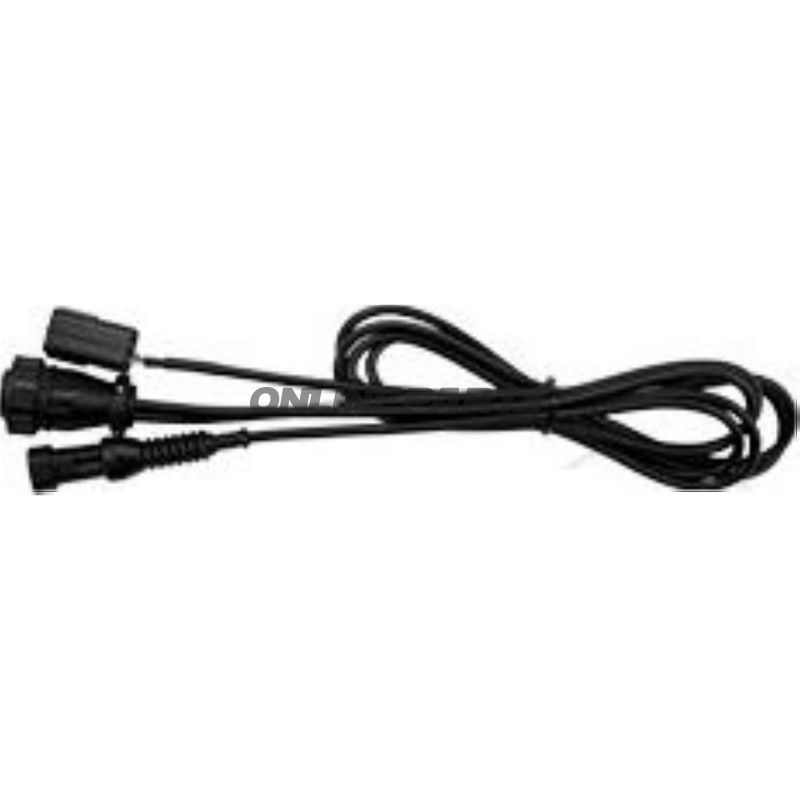

Produkt: Texa Adapterkabel AP51 zur Diagnose und Umprogrammierung von SWM Fahrzeugen (Euro 4). Hersteller: Texa. MPN: 668.02.56.
Dieses Adapterkabel ist dafür ausgelegt, eine Verbindung zwischen Texa-Diagnosegeräten und spezifischen SWM-Motorradmodellen mit Euro 4 ECU herzustellen. Das Kabel liefert Datensignal und -versorgung über zwei separate Steckverbinder, wodurch Lesen von Fehlerspeichern, Parameterabfrage und Umprogrammierung möglich ist, sofern die Stikkonfiguration des Fahrzeugs diese Funktion unterstützt.
- Steckerkonfiguration: Das Kabel besteht aus einem 6-poligen Signalstecker und einem 2-poligen Stromstecker. Beide Stecker müssen korrekt an die jeweiligen Kontakte am Fahrzeug angeschlossen sein, um volle Diagnose- und Umprogrammierungsfunktionalität zu gewährleisten.
- Position der Steckverbinder: Die Stecker sind nicht immer zusammengebaut; sie befinden sich oft in der Nähe der Batterie oder zwischen Scheinwerfer und Cockpit. Stellen Sie sicher, dass Sie beide Kontakte vor dem Anschluss lokalisieren.
- Kompatibilität: Geeignet für SWM-Motorräder mit Euro-4-ECU, bei denen die Herstellerspezifikationen und Diagnosesoftware die AP51-Verbindung unterstützen.
Installation und Nutzung: Für eine korrekte Diagnose müssen beide Stecker verbunden sein. Befindet sich im aktuellen Modell kein 2-poliger Stromstecker am Fahrzeug, wird ein zusätzliches Kabel (3151 / AP55, JM-Nr. 6680352) benötigt, um die Diagnoseeinheit mit Strom zu versorgen. In diesem Fall wird AP55 an den 2-poligen Stecker von AP51 angeschlossen, und die AP55-Terminals werden gemäß den Anweisungen der Diagnosesoftware an die Fahrzeugbatterie angeschlossen. Folgen Sie stets der Verbindungsanleitung in der Texa-Software für korrekte Pin- und Polaritätsanschlüsse.
Einschränkungen: Das AP51-Kabel unterstützt keine ABS-Diagnose. Für ABS-Fehlerbehebung ist das richtige ABS-Kabel (AP07) und eine Testsonde zu verwenden, da AP51 diese Funktionen nicht unterstützt.
Materialien und Aufbau: Der Adapter ist mit robusten Steckern und geschirmten Leitern ausgeführt, um stabile Datenverbindungen in Werkstattumgebungen zu gewährleisten. Stecker- und Kabelmaterialien sowie Verlegung sind darauf ausgelegt, normale Abnutzung beim Verbinden/ Trennen standzuhalten und Signalstörungen zu minimieren. Die Kabelkonstruktion berücksichtigt die Platzierung nahe Motor und Batterie, wo Temperatur- und Vibrationsbedingungen anspruchsvoll sein können.
Technische Informationen und Identifikation: Hersteller ist Texa, und die Artikelnummer/MPN ist 668.02.56. Es wird keine GTIN in den verfügbaren Daten angegeben.
Empfehlungen für den Mechaniker:
- Überprüfen Sie vor Arbeiten den Fahrzeugsteckertyp und -position, um eine unerwartete Unterbrechung der Stromversorgung zu vermeiden.
- Verwenden Sie immer die neueste Version der Texa-Diagnosesoftware und befolgen Sie die Verbindungsanweisungen der Software sorgfältig bei der Umprogrammierung.
- Für ABS-Fehlerbehebung verwenden Sie das passende ABS-Kabel (AP07) und die Testsonde, da AP51 diese Funktionen nicht unterstützt.
Kontaktieren Sie die technische Dokumentation von Texa für eine vollständige Liste der unterstützten SWM-Modelle und ggf. aktualisierte Anschlussanleitungen. Die MPN (668.02.56) kann genutzt werden, um das Kabel in Ersatzteillisten und Bestellsystemen zuzuordnen.
