Hydraulische T-Verbindung G 1/4" für FOX 4000 H

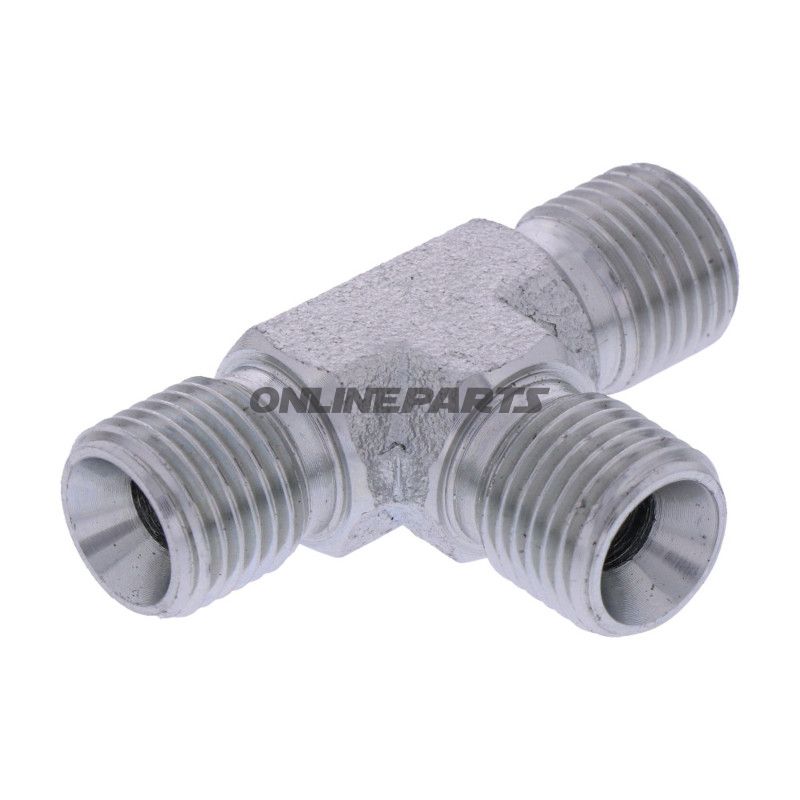

Produkt: T-Segment G 1/4" ausgelegt für hydraulische Systeme an FOX 4000 H-Geräten. Hersteller: JMP (MPN 652.41.49).
Diese T-Verbindung ist eine dreizylindrige hydraulische Gewindeverbindung, die dazu dient, drei G 1/4" Rohre oder Anschlüsse in hydraulischen Kreisläufen zu verbinden. Sie wird typischerweise in Systemen verwendet, in denen Druck-, Rücklauf- oder Stellleitungen an einem kompakten Punkt zusammengeführt werden sollen, ohne weiche Schläuche oder Schweißen zu verwenden.
- Funktion: Ermöglicht Verzweigung von Hydraulikleitungen in einer dreiteiligen Konfiguration mit gleichen G 1/4" Eingang/Ausgangsverbindungen. Geeignet sowohl für feste Rohraußeneinrichtungen als auch als Verbindungsstelle beim Komponentenwechsel oder bei Wartung.
- Material und Eigenschaften: Die JMP-T-Verbindung wird üblicherweise aus Materialien gefertigt, die für hydraulische Zwecke geeignet sind (typischerweise vernickeltes Messing oder Edelstahl, je nach Variante des Anbieters). Die Materialwahl sorgt für gute mechanische Festigkeit, Korrosionsbeständigkeit und Dichtheit bei hohen Druckverhältnissen. Oberflächenbehandlung (z. B. Verchromung) reduziert Verschleiß und sorgt für längere Lebensdauer in anspruchsvollen Umgebungen.
- Abmessungen und Gewinde: Alle drei Verbindungen sind G 1/4" (BSPP), was dem Standard für viele kleinere Hydraulik- und Pneumatik-Anwendungen entspricht. G-Gewinde bedeutet paralleles (BSPP) Gewinde, das üblicherweise mit einer Dichtlippe oder PTFE-Tape entsprechend der Installationspraxis verwendet wird.
- Kompatibilität: Entworfen für den Einsatz mit FOX 4000 H-Hydraulikkomponenten, kann aber allgemein in Systemen verwendet werden, die G 1/4" Parallelgewinde nutzen. Prüfen Sie Dichtheitsanforderungen und Materialkompatibilität in Bezug auf Öl, Temperatur und Betriebsdruck in Ihrer spezifischen Installation.
- Montage: Wird mit dem passenden Drehmoment für G 1/4" Armaturen montiert. Die Verwendung einer geeigneten Dichtungsmethode (Dichtlippe oder Gewindeband) hängt von den Systemanforderungen ab. Vermeiden Sie Überdrehen, da dies das Gewinde beschädigen und die Dichtung kompromittieren kann.
Technische Referenz und Identifikation: Die Herstellerangabe der Komponente ist JMP, und dieArtikelnummer (MPN) lautet 652.41.49. Die ursprüngliche JMP-Referenz EK08001000003 wird in der Herstellerdokumentation erwähnt. GTIN ist in den verfügbaren Daten nicht angegeben.
Anwendungshinweis: Geeignet für Mechaniker und technisches Personal mit Erfahrung in hydraulischen Installationen. Vor der Montage sollten Materialwahl und Betriebsdruck mit den Spezifikationen des Systems abgeglichen werden. Beim Austausch in bestehenden Anlagen sollte eine Inspektion der angrenzenden Gewinde und Dichtungselemente erfolgen, um eine korrekte Funktion nach der Installation sicherzustellen.
Hinweis: Diese Beschreibung basiert auf JMP-Produktinformationen (T-FITTING G 1/4 FOX 4000 H). Wenden Sie sich an den Lieferanten oder JMP, falls detaillierte Material- und Druckspezifikationen für Ihre Anwendung kritisch sind.
